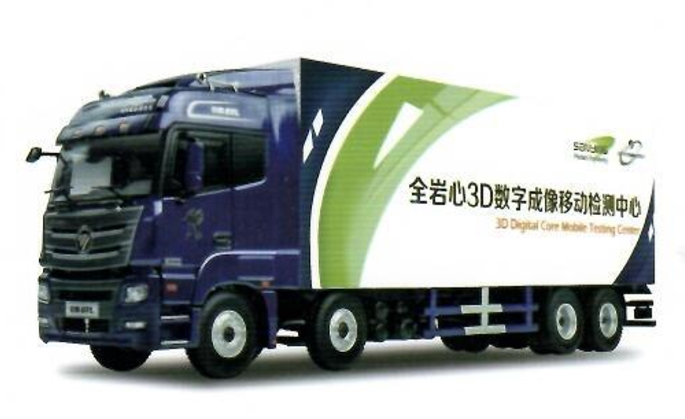

全岩心3D数字成像移动检测中心

全岩心3D数字成像移动检测中心

型 号:
原产地:国内天津
用 途:对全尺寸岩石样品内部组构进行无损、透视、高分辨、三维成像及分析的移动检测分析中心,为您提供样品的CT高分辨三维影像数据及数字岩心模型。随环境要求拆卸箱体进行现场作业、海上平台作业、车载作业、船载作业等。

全岩心3D数字成像移动检测中心



产品介绍

全岩心3D数字成像移动检测中心3D Digital Core mobile Testing Center)可搭载多款CT及其配套设备,主要服务于石油地质和岩土工程各大岩心库及钻井勘探现场,是一款可对全尺寸岩石样品内部组构进行无损、透视、高分辨、三维成像及分析的移动检测分析中心,为您提供样品的CT 高分辨三维影像数据及数字岩心模型。

该移动中心不仅具有方便快捷的移动能力和高分辨测试分析功能,在操作性、安全性、可靠性、舒适性等方面也是精心设计。其搭载的显微CT系列具有灵活便捷的人机操作界面及开放的软/硬件平台,可以随环境要求拆卸箱体进行现场作业、海上平台作业、车载作业、船载作业等。

产品特点

1高分辨率快速成像;

2岩心现场分析结果;

3工程现场决策依据;

4防范岩心运输损伤;

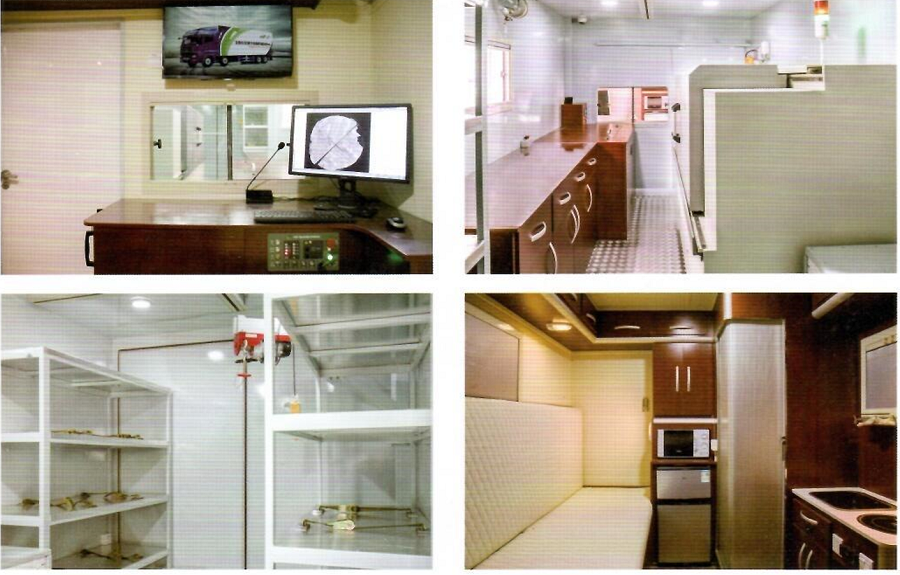

5车厢设备齐整,样品装填方便。仪器室设有静音发电机、滑轨、机械臂与岩心架,让岩心装填更加轻易方便。生活区空间充足,安静舒适,空调、冰箱、卧铺、卫生间、厨房、衣柜等一应俱全;

6有劲省油、智能舒适、安全可靠。整车轻量化设计,降阻能力提升,自动转速控制系统,节油更智能。超强马力,让整车动力澎湃充足。空气悬架、气囊座椅,全自动调节空调更加舒适。车身操作性能高、发动机专属制动系统、整车加固让承载能力和安全可靠性提升。



第一时间、第一现场

为您提供最专业的检测服务!



车载作业

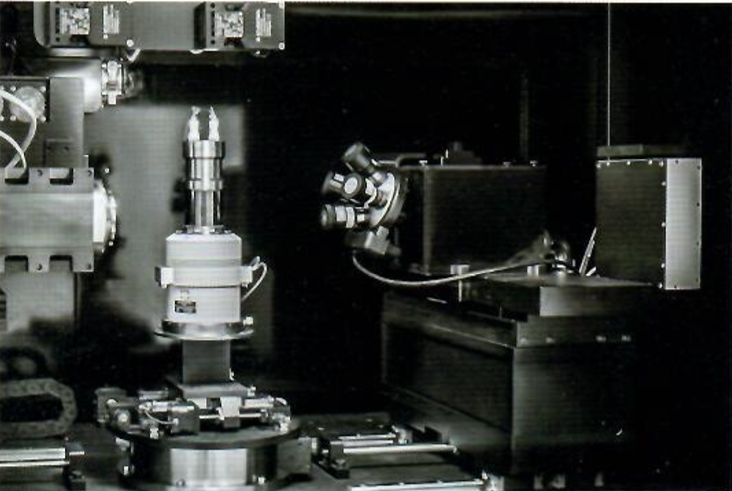

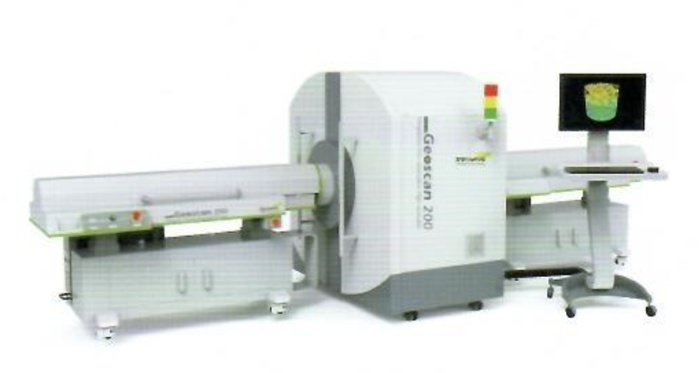

全岩心CT扫描仪

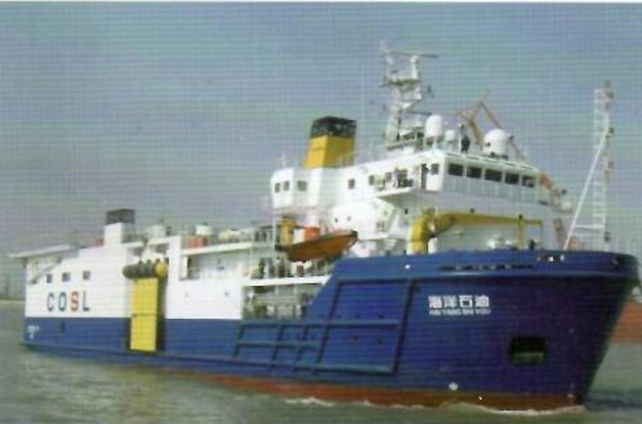

船载系统

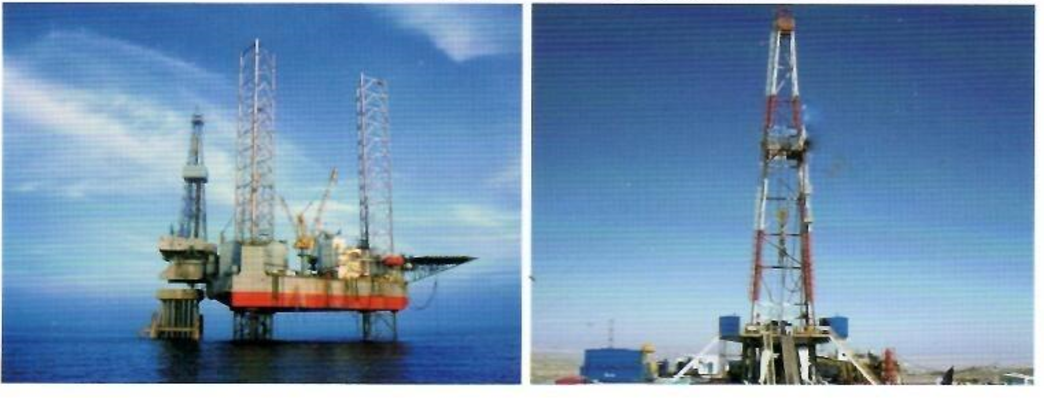

海上平台

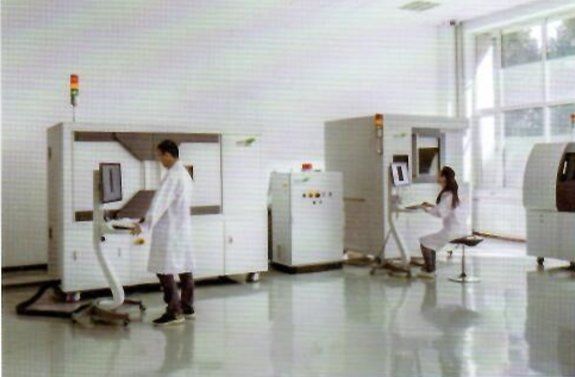

流动实验室




1.    三维/透视/无损/高分辨

2.    岩心现场测试,第一时间获得岩心结构信息

3.    节约岩心运输成本

4.    防范岩心运输损伤

5.    工程现场决策依据

6.    资源储量及产量快速预估

7.    资源潜力快速评价

8.    资源开发效果快速评估



驱替系统

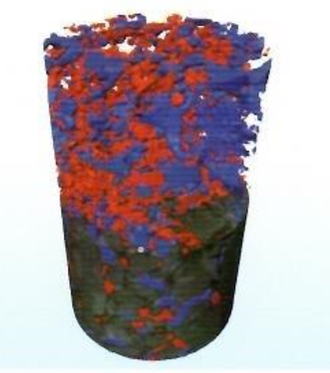

饱和油状态

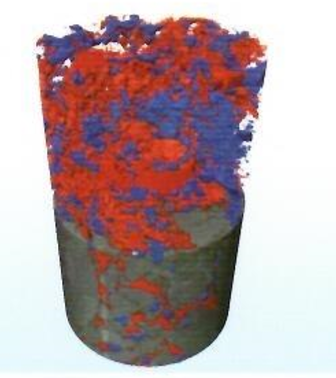

水驱油中间态



水驱结束



“多场耦合”环境下的原位测试


   原位温度控制

   原位压力加载装置

   原位微振动加载装置



 超高分辨率成像,实现对全直径岩心、岩土样品内部结构的三维高分辨率无损表征

 全新的岩心测试模式,样品固定不动,普遍适用于各种状态岩心样品的检测,包括完整/断裂全直径岩心、水油、流状、碎片岩石/岩土、粘合力小的松散岩石/岩土等

   非标准长度(分段)样品组合测试,更低的测试成本,更快的检测速度,更高的成像质量

   全屏蔽防辐射箱体,无需另外建设铅房或屏蔽室,安全便捷

   微焦点射线源和高对比度探测器,保证出色的图像质量

   为全直径岩心量身打造的专业CT测试设备,全面替代传统医用CT的检测方式

   岩心整体检测优势,与显微CT相结合,宏观与微观分析能力相得益彰

   更清晰的检测结果,更低廉的测试成本,更高效的检测效率

   更专业的数字岩心分析软件,储层特征现场描述,根据岩心数据库评分在项目早期即可对勘探开发目标区域的产量、储量进行预测,通过类比等方法快速指导形成矿产勘探开发方案

   多场耦合、驱替、温压加载系统,满足不同测试条件模拟需求



仪器技术指标

分辨率

100μm

扫描速度

15min/m

样品直径

150mm

样品长度

1100mm

箱体

全铅箱体防护

扫描模式

快速扫描、螺旋扫描、分段扫描、圆柱扫描、超视野扫描

整车参数

长×宽×高

12.5m×2.5m×4m

整车重量

26t

最大牵引重量

40t

房车车厢配置

仪器区

扫描仪、工作台、发电机、空调、运输车、吊车、样品架

生活区

观察窗、操作台、卧铺、空调、冰箱、卫生间、厨房、衣柜



内容

项目

岩心地质特征描述

地层层序、层理判断、岩性非均质性、裂缝分布及定量描素、孔隙分布、孔洞连通性、岩心污染、组构三维空间变化

微观特征统计

矿物

矿物体积含量测试、面矿物率、矿物灰度识别、粒径大小、定向性、骨架模型三维提取

裂缝

裂缝宽度、裂缝交角、裂缝产状、两表面相关性分析、厚度分布、地层曲率、裂缝渗透率计算、分形维数

孔隙

孔隙直径、孔隙数目、孔隙长宽比、孔隙周长面积体积、形态因子、定向因子、分形维度、孔隙分布分形维度、面孔率、体孔隙率、连通性分析、喉道数、孔洞连通数、配位数

油层物理参数

密度测量、流体体积、饱和度、渗透率

原位开采方案对比

压裂、酸化、驱替前后原位对比

模拟

大尺度渗流模拟、多孔介质流动特征

岩心数据库建设

岩心3D信息基因库建设,大数据保存及处理分析



   岩心地质特征描述

   岩石微观特征统计

   油层基本物理参数

   压裂酸化原位对比

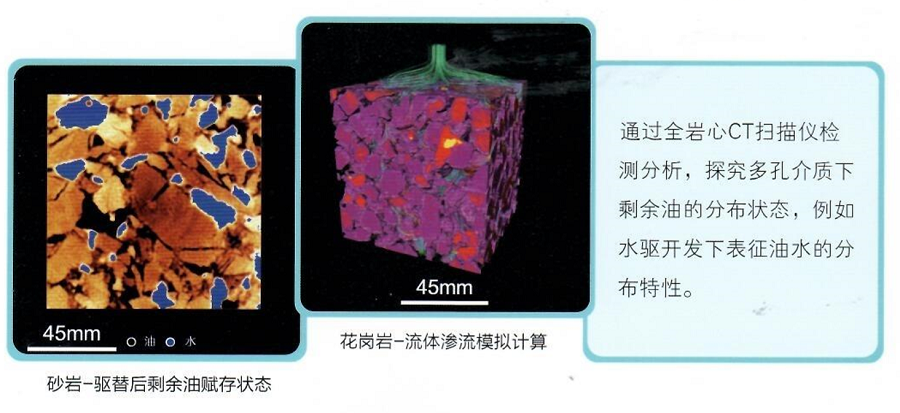

   油水驱替特征研究

   大尺度流体渗流模拟

   地质工程类研究

   数据岩心库建设

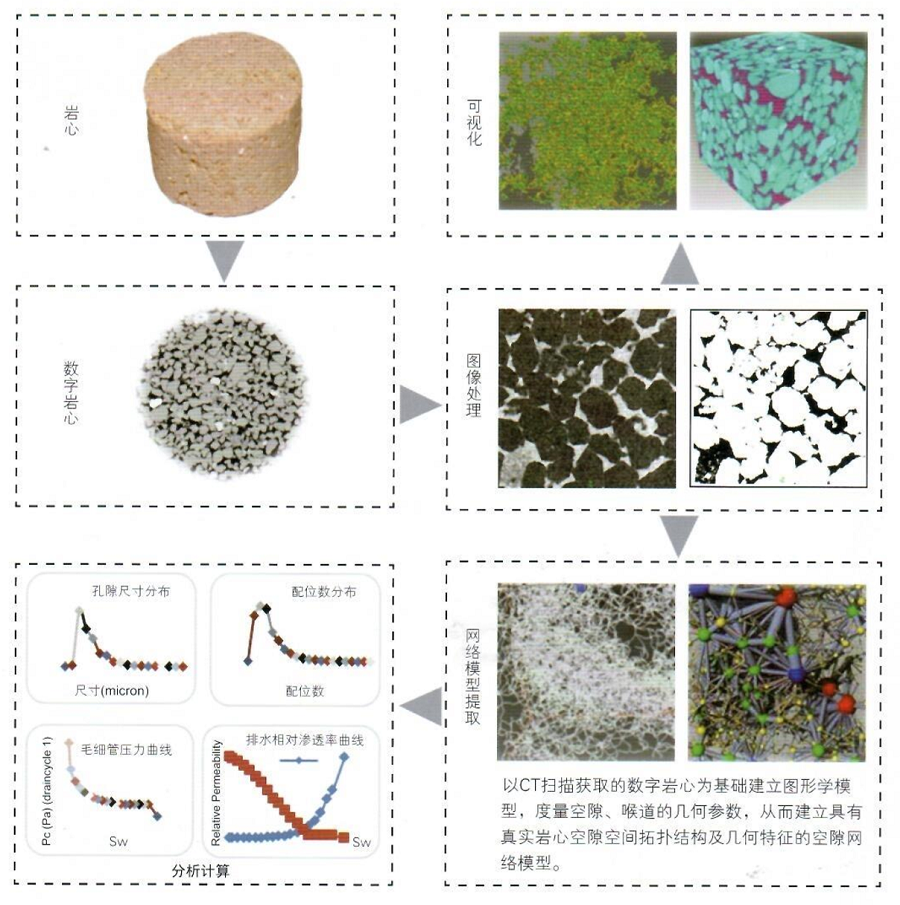

岩石网络模型的构建是实现微观渗流实验和模拟研究有机结合的关键技术之一。借助X射线三维显微成像技术,获取一系列的能够真实描述岩石的微观孔隙结构和流体分布的CT切片图像。在提取孔隙空间骨架、喉道信息以及孔隙信息的基础上建立相应的网络模型,实现CT三维图像信息向孔隙/喉道大小分布以及拓扑信息的转化。

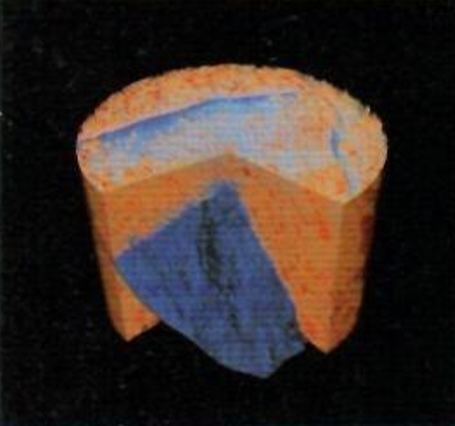

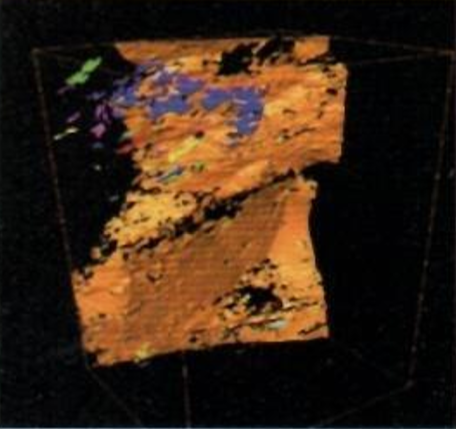

储层结构三维可视化表征

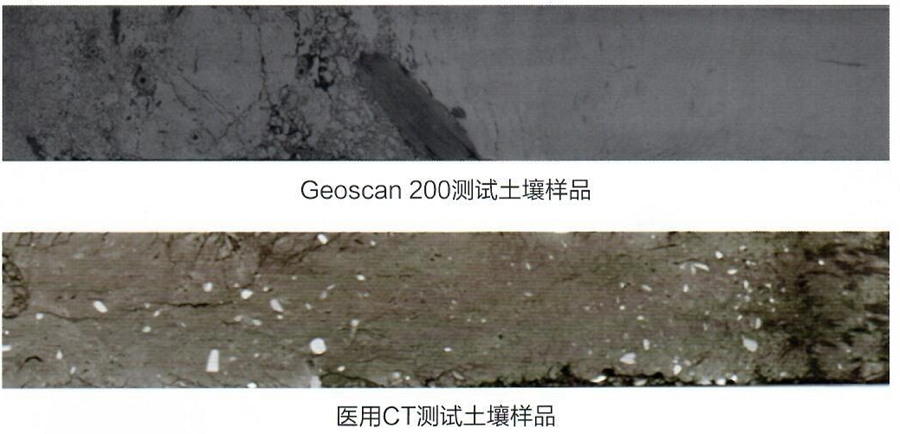

土壤二维形态展示

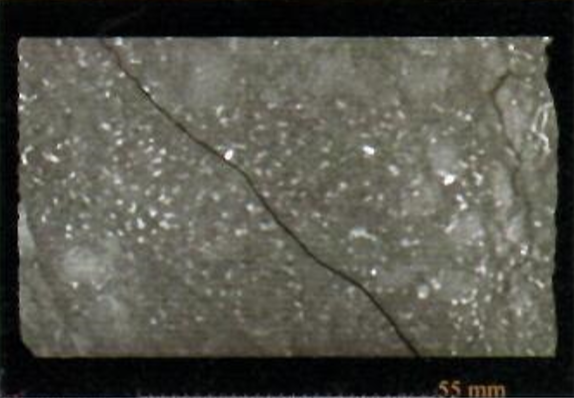

花岗岩二维成像展示



花岗岩检测结果

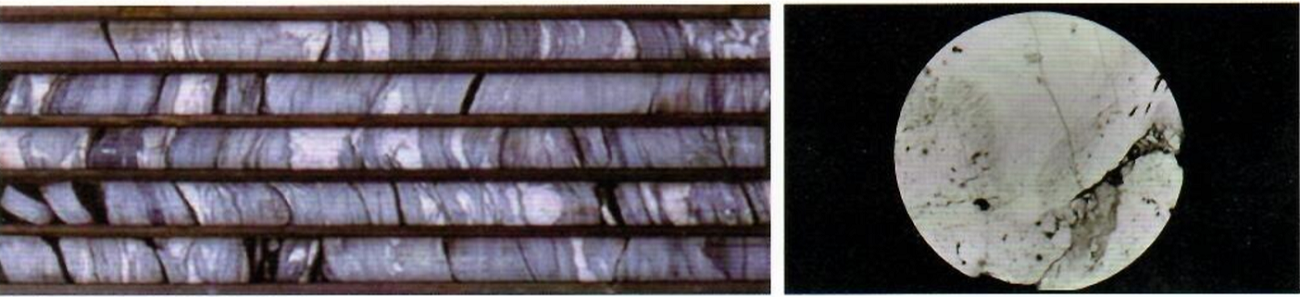

利用全直径岩心CT扫描,完成地层层序、地层层理、裂缝分布、孔隙分布、岩性非均质性、孔洞连通性、岩心污染、组构三维结构特征的观察描述及定量分析



孔隙/裂缝的提取与分析

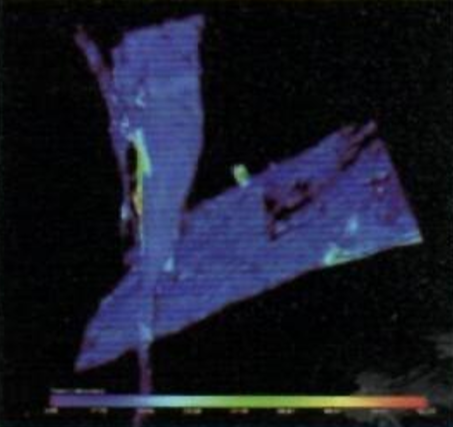

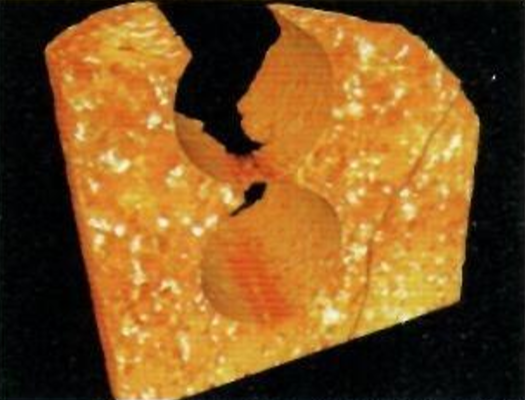

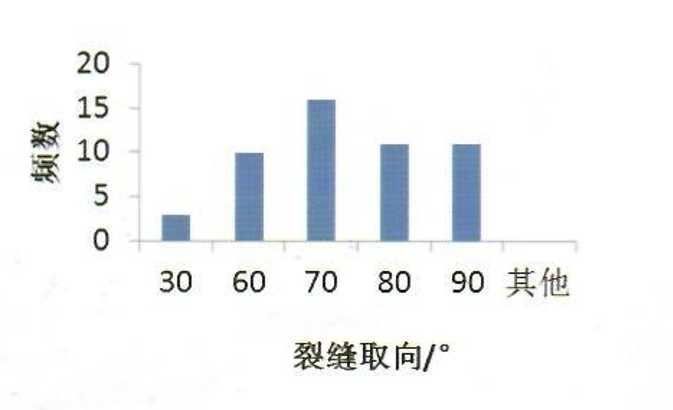

花岗岩裂缝形态展示




裂缝厚度分布

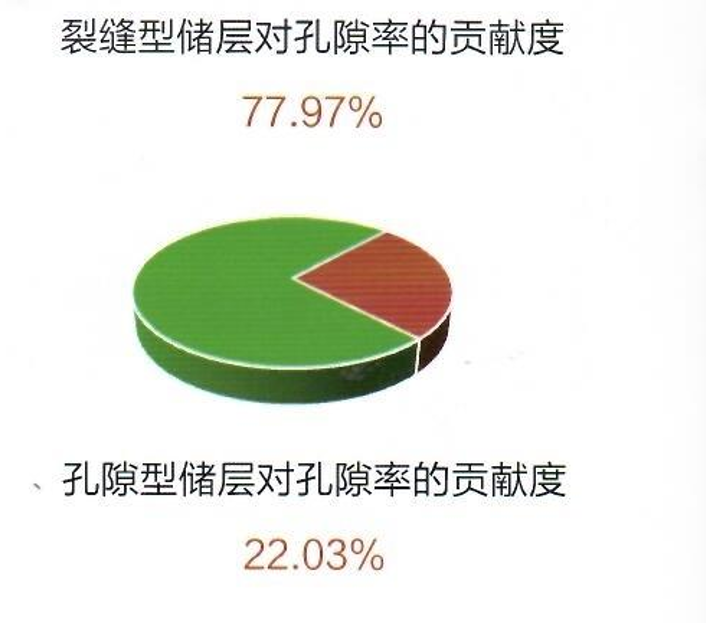

裂缝型储层




孔隙型储层

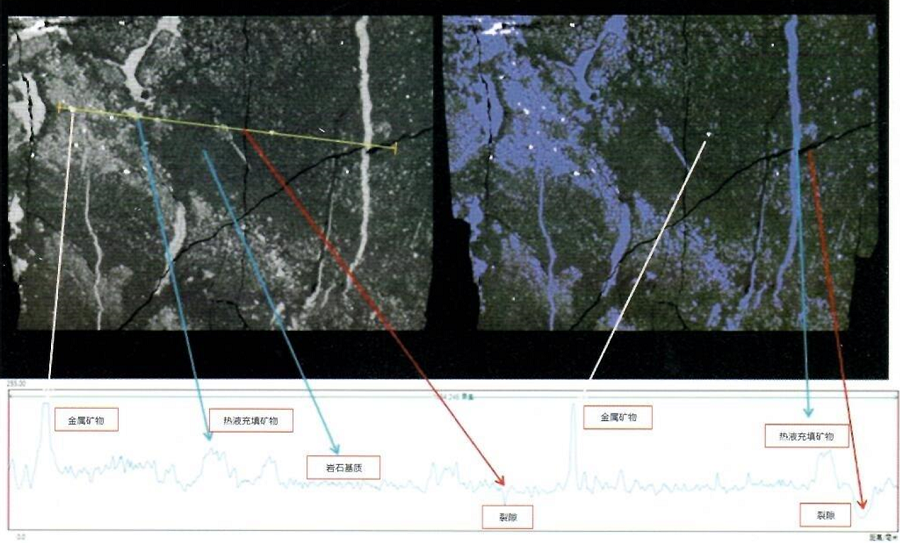

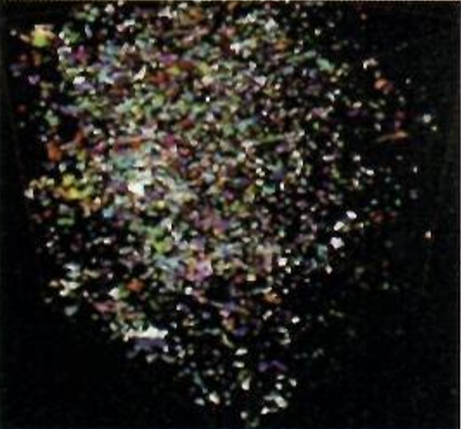

矿物提取与分析

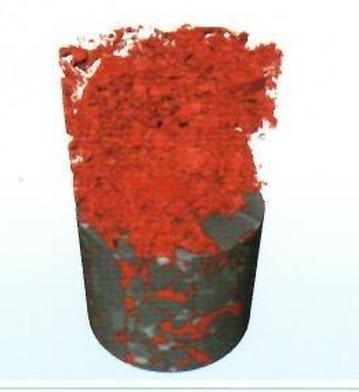

含油气分布与检测
