履带式卡车CPT贯入仪-最大贯入力180kN

履带式卡车CPT贯入仪-最大贯入力180kN

型 号:CPT
原产地:荷兰gouda-geo
用 途:CPT履带式卡车是一种基于卡车底盘的CPT贯入仪,具有履带式起落架。履带式卡车已被设计为基于静力触探测试(CPT)技术以有效的方式完成土力学研究。借助于安装在CPT履带式卡车重心的贯入系统,将电测式或机械式探头(称为锥)贯入地面,记录土壤的机械阻力和摩擦力。



履带式卡车CPT贯入仪-最大贯入力180kN

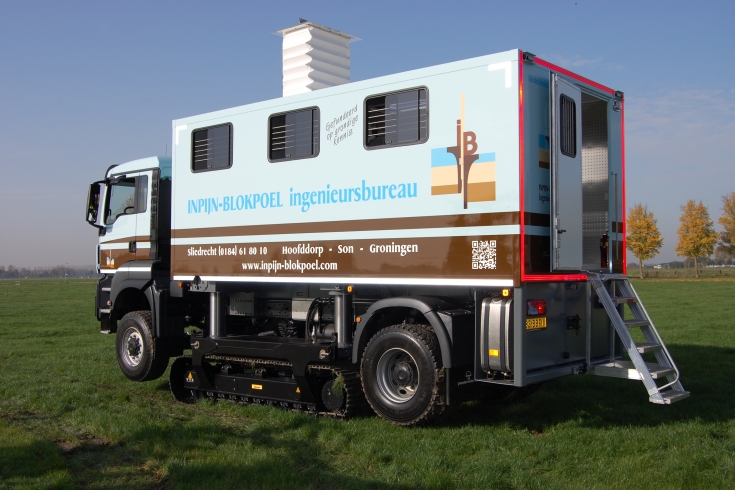

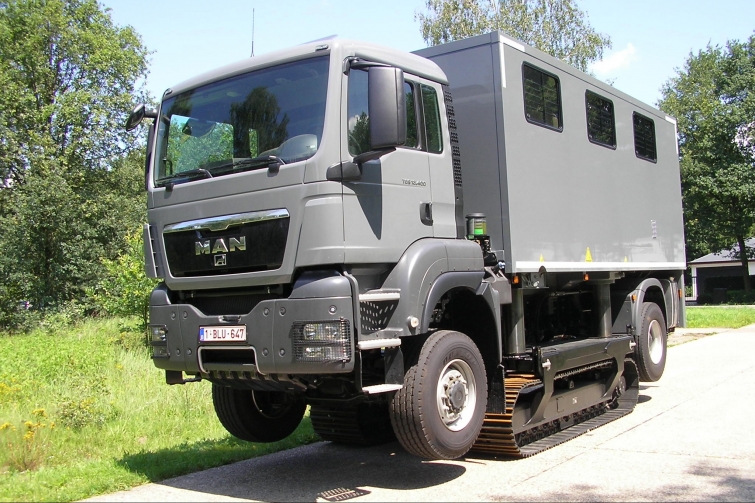

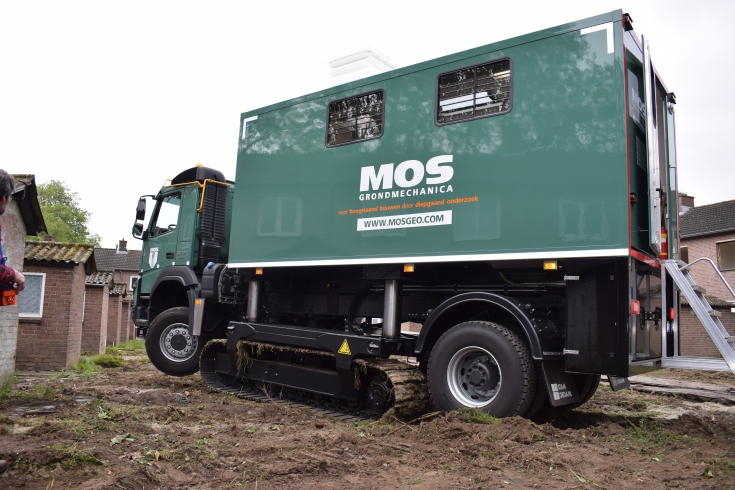

CPT履带式卡车是一种基于卡车底盘CPT贯入仪,具有履带式起落架。履带式卡车已被设计为基于静力触探测试(CPT)技术以有效的方式完成土力学研究。借助于安装在CPT履带式卡车重心的贯入系统,将电测式或机械式探头(称为锥)贯入地面,记录土壤的机械阻力和摩擦力。CPT履带式卡车本身具有相对较高的自重,并用作配重以提供所需的贯入力。

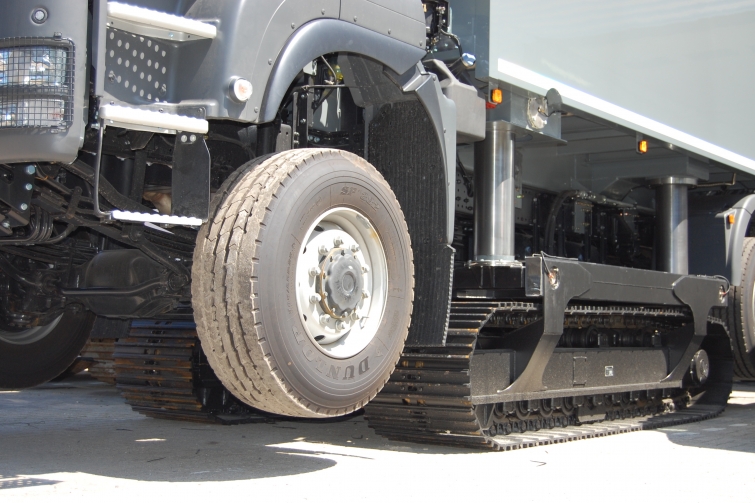

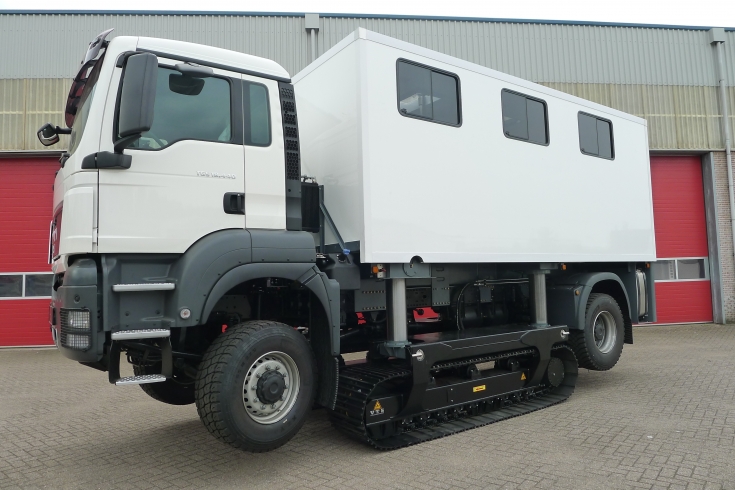

CPT履带式卡车通常用于恶劣的工作地点,因此将在4×4全轮驱动卡车底盘上建造。在重量是本质的情况下,你也可以选择一辆带有4×2传动系的卡车。在CPT履带式卡车进行CPT测试之前,要对其进行水平调节。这是通过驱动履带式起落架上下运动的4个液压缸来完成的。通过这些,CPT履带式卡车可以精确地水平调节,并且还保证了其在测试过程中的稳定性。




CPT履带式卡车的所有功能都是液压驱动的。卡车的柴油机驱动液压泵,为所有液压功能产生所需的工作压力和体积。

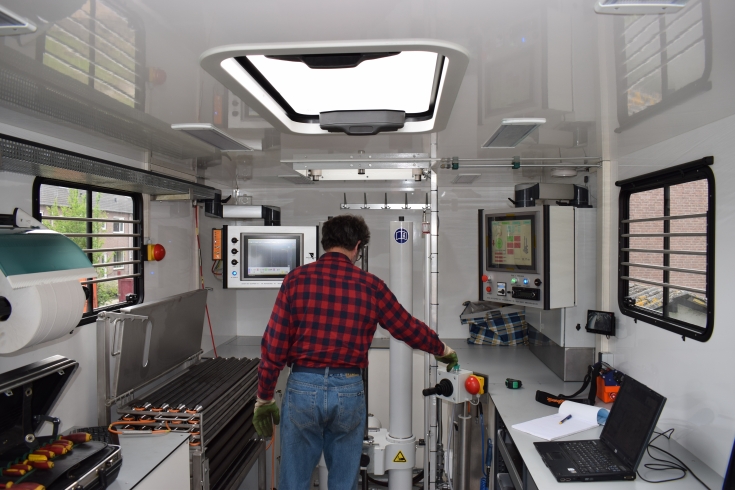

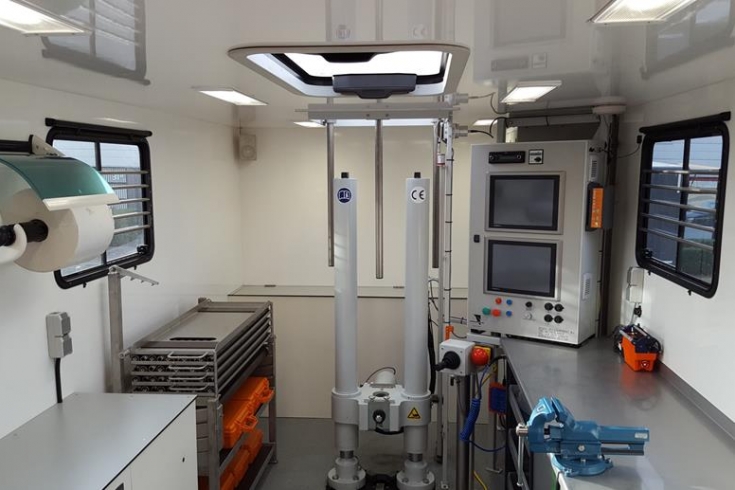

CPT贯入系统位于履带式卡车的工作舱内。在它旁边,是操作贯入系统上下运动的杆,所有的电子设备、发动机控制面板和控制元件都位于电气柜内。




MAN 4×44×2驱动卡车

我们推荐并提供以下规格的卡车:

l  品牌和型号:MAN TGS 18.360 4×4(或4×2

l  驾驶室:紧凑型“M”型空气悬架客舱

l  轮毂:4500mm(将由我们的工程师延伸)

l  转向:左右驾驶(取决于你的国家)

l  最大允许前轴负荷:9,000 kg

l  最大允许后轴载荷:11,500 kg

l  轮胎前轴:38565 R22.52 NR

l  轮胎后桥:31580R22.54 NR

l  发动机:360马力(265 kW- 1800纳米共轨(更强大的发动机是可能的,但需要额外收费)

l  废气排放:EURO-6标准

l  排气:垂直于驾驶舱后面,以避免做CPT试验时排气烟在工作舱下积聚。

l  变速箱:自动TipMatic,符合越野规范

l  动力输出:直接连接到变速箱,适合连续使用






标准设备

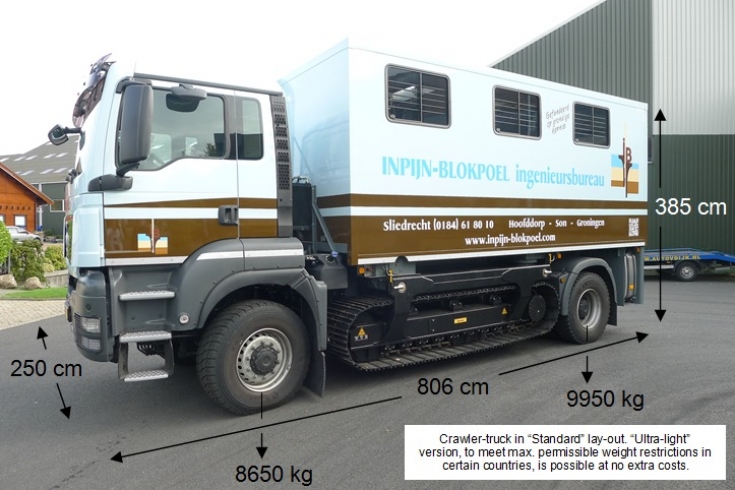

CPT履带式卡车的标准配置如下:

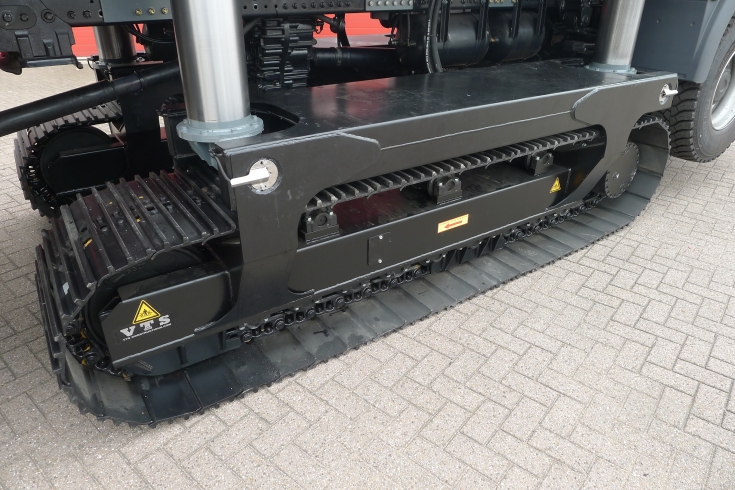

l  履带式起落架(D3车架尺寸)!三履带履带鞋(W700 mm

l  通过与PLC控制器相连接的×Y倾角传感器实现自动调平

l  用于所有驱动和调平功能操作的专业无线电遥控器

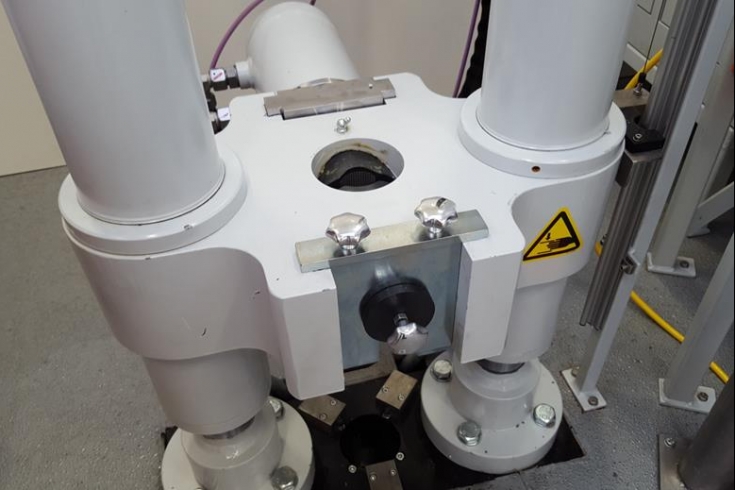

l  坚固的200 kN贯入系统(拉力260 kN,行程1350 mm)。最大贯入力取决于履带车的重量。

l  负载传感液压泵(静音版)

l  电控比例液压阀

l  中央润滑系统,确保在使用单元越野时部件的寿命

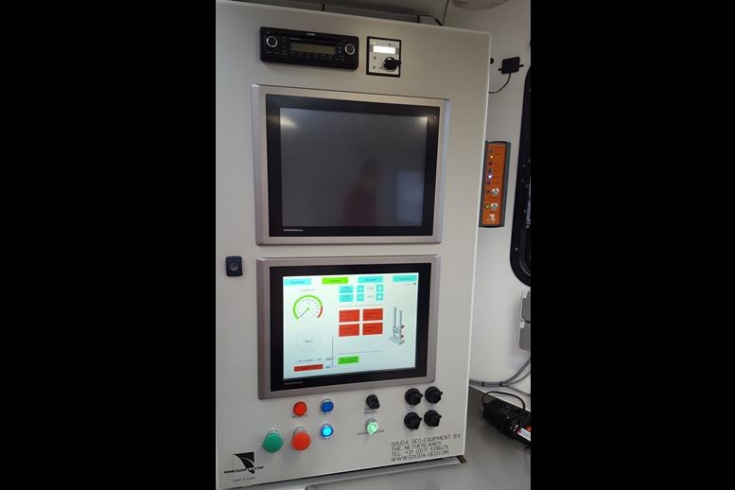

l  触摸屏面板PC,操作所有功能

l  基于CAN总线的电子控制系统

l  安装在工作舱内的第二发动机控制单元

l  在高度可调控制台上控制CPT贯入仪探杆上下运动的操纵杆

l  电池充电器的外部连接

l  CPT探杆和套管不锈钢贮存架

l  波纹管结构为CPT贯入仪的上下运动提供了必要的空间。

l  坚固的胶合板地板,在工作舱内覆盖着极其耐用的防滑涂层。

l  工作舱的安全铝制梯

l  法律规定的道路法定照明和倒车反光线









附加选项

CPT履带式卡车可以提供以下可选的附加件:



l  自动作用式液压夹具,集成在CPT贯入仪中。适用于自动推拉标准CPT探杆(36 mm)、重型CPT探杆(44 mm)和CPT套管(55 mm)。

l  机械CPT试验用CPT管储存旋转架

l  渗压计管顶板通道

l  屋顶天窗

l  15英寸TFT彩色显示屏和触摸屏工业平板PC

l  灭火器

l  烟雾报警器

l  气体探测器

l  急救包A

l  急救包-B

l  防盗网

l  报警系统

l  椅子

l  二门柜

l  渗压计管贮存架

l  带恒温器的独立柴油加热器

l  带有抽屉柜和不锈钢或Traba顶部的BOT工作台

l  HuEER虎钳(125 mm)夹管夹爪

l  虎钳接头

l  工具套件

l  工具存放架等。

l  备用探杆储存设备

l  带管和安全阀的气枪

l  液压绞车,包括卡车前部的安装架

l  数据通信系统(各国不同)

l  液压驱动发电机,容量5 kVA

l  纯正弦波功率逆变器,输出24V直流►230V,容量800 W

l  纯正弦波功率逆变器,输出24伏直流230伏,容量2500 W

l  电池组配有隔离器和安装架等。

l  24 V直流电源插座

l  230 V交流电插座

l  系统配有3个摄像头和一个监视器。相机1安装在右门(盲点)的顶部、CPT机舱后部的摄像机2CPT贯入仪支撑梁的通道下方的摄像机3,便于在测试点上操纵系统。

l  2LED警示灯(橙色)

l  泛光灯/工作灯

l  在贯入仪前检查舱口的灯

l  额外颜色(双色调绘画)

l  刻字

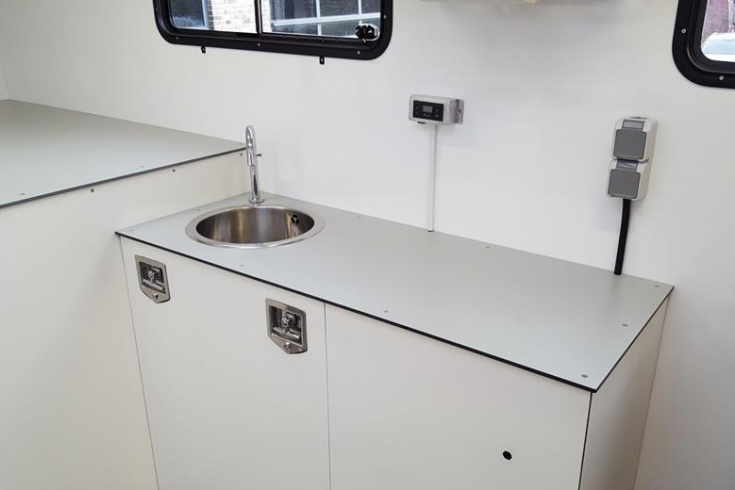

l  厨房单元不锈钢槽,高仪水龙头和不锈钢水箱

l  具有天线和扬声器的收音机和CD播放机

l  有色玻璃代替透明玻璃的额外成本

l  垃圾桶

l  用于清洁纸张的保持器,包括一卷清洁纸

l  卷帘

l  空调

l  液压夹持器

l  带橡胶环的刮泥器








国际标准、安全与CE标志

CPT贯入仪是按照国家和国际标准和规定设计和建造的。它符合欧盟标准2006/42EG的规定,并提供CE标志,证明它符合欧盟消费者的安全、健康和环境要求。



设备配备有200 kN CPT贯入系统,适用于各种类型的圆锥贯入试验的测量设备,最大贯入力为200 kN,例如:



l  Piezocone CPTU试验

l  用标准电测CPT探头进行电测式CPT试验

l  消散试验(当使用孔压探头时)

l  三向地震波SCPTU)试验

l  磁强计土壤调查

l  连续不连续机械CPT

l  圆锥贯入试验可根据国际标准如ISO22476-1ISO2247612NF P94-113、欧洲规范7ISSMGE标准、ASTM D34 41-05ASTM D577—12ASTM D6067—96ASTM D700—08等相同。这当然包括第1类孔压探头CPTU测试和消散测试。



该设备的操作程序详细描述,易于阅读和良好说明的用户手册。
