GRIFFIN 200 KN履带式CPT贯入仪

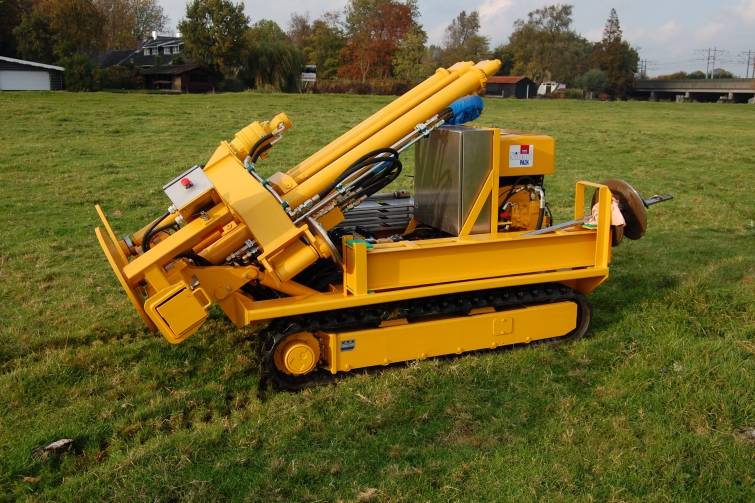

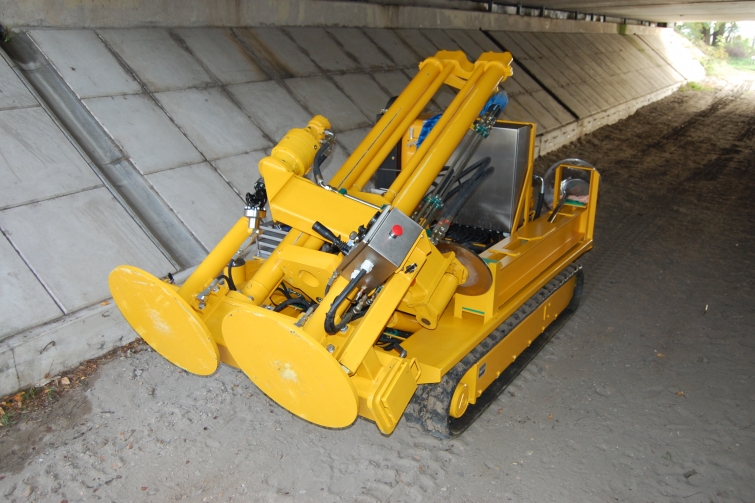

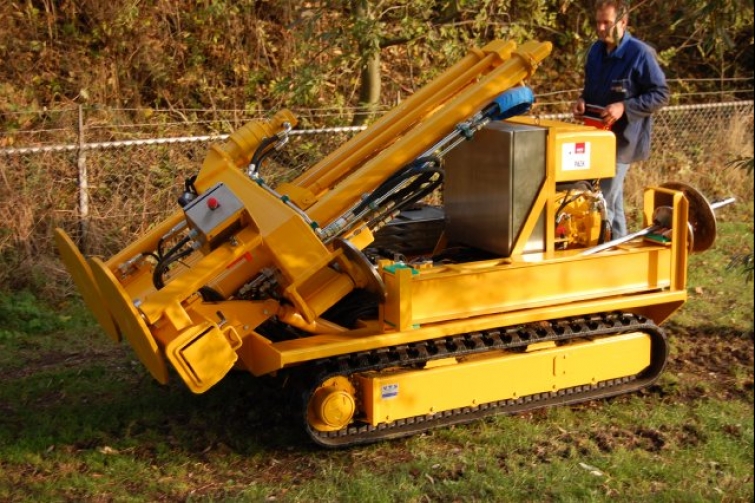

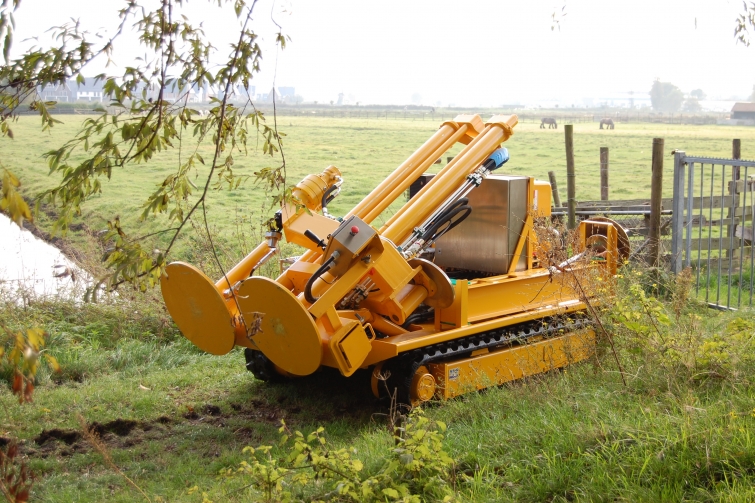

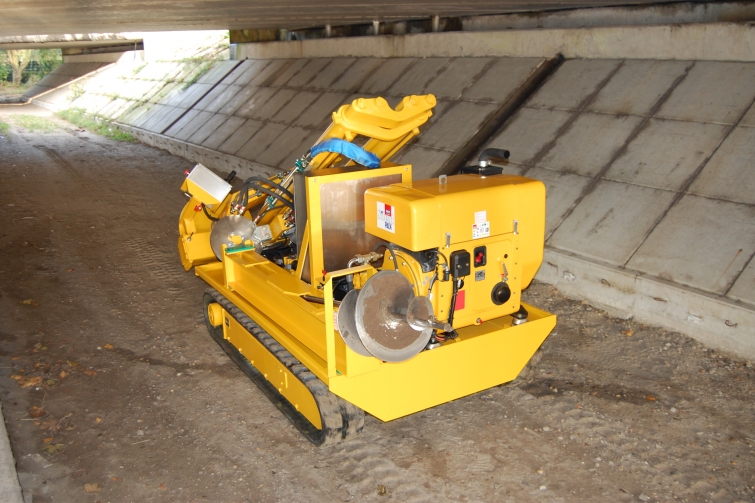

这是一款真正耐用的履带式CPT贯入仪，采用橡胶履带推车，HATZ 3缸柴油机内置隔音罩，负载传感液压泵，200 kN CPT贯入系统，反作用臂上独特的锚固系统。实际上，所有的功能都是通过无线遥控器来控制的。



Griffin 200 KN履带式CPT贯入仪是由最优质的部件建造的。在世界范围内拥有本地服务中心的知名制造商的高质量组件的选择使机器停机时间降至最低。





远程控制

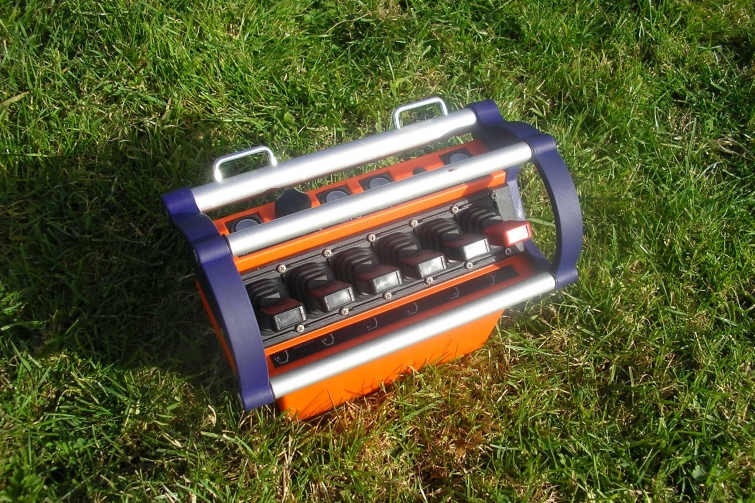

CPT贯入仪配备了无线电遥控系统，为您提供了一种操作贯入仪的有效方法。此功能增强了性能，提高了生产力，并允许您在任何时候安全有效地工作。便携式控制单元配备有六（6）杆，具有抗冲击和耐气候性，重量轻，符合人体工程学设计。操纵杆可以提供完全可变的操作，弹簧被加载到中立位置，即“事故刹车手柄”。



该无线电遥控系统允许对基于履带式贯入仪的液压阀进行无问题的比例控制。它非常容易使用，速度，精度和控制在最大的安全性，并防止电磁辐射和射频辐射。无线电发射机及其天线内置。





锚固

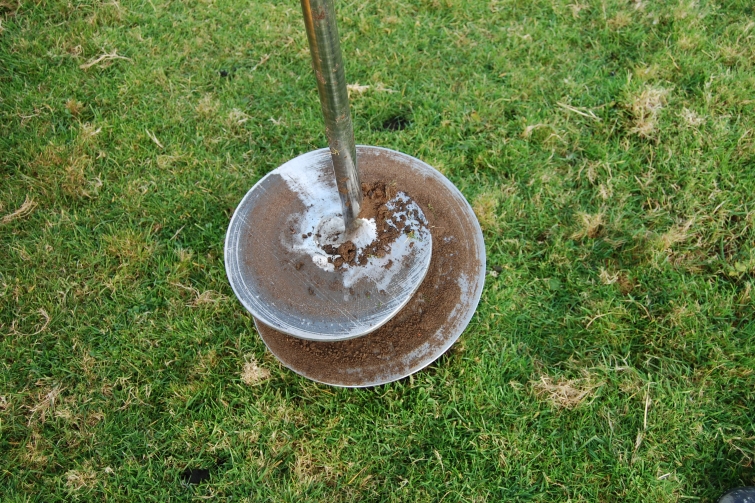

4根接地锚在测试和拧出之前经过螺纹拧入地面，为在适当的地基锚固时贯入系统的200 kN贯入力提供了足够的反作用力。额外的反作用力是通过使用延伸杆，锚具有较大的叶片直径或通过放置更多的锚来实现的。



锚杆延长杆用于增加地锚的长度。在土壤表面很松的地方，它们是最有用的，但是土壤的强度随深度的增加而增加。延伸杆在一个覆盖有较硬土层的填土场地上是非常有用的。延伸杆在底部有一个六角形的传动装置，将销固定在地锚上。顶部有一个公头六边形的驱动器。锚延伸杆用高强度螺栓和螺母连接到地锚（两者都包括）。

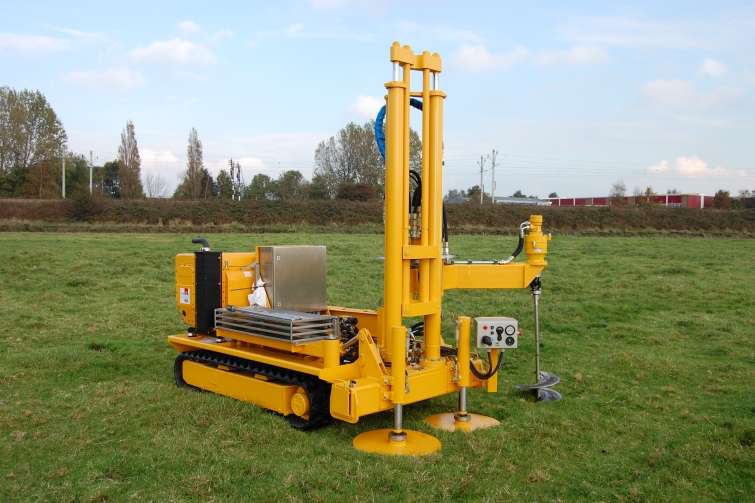

系统配备了非常先进的锚固系统。旋转驱动装置安装在反应臂上，在铰链点上设有液压制动器。反应臂可自由地围绕推杆摆动，液压制动器的作用是锁定反作用臂，防止反应臂在正确位置上移动。



使用该系统，地面锚可以放置在适合操作员的位置。反应臂固定在CPT贯入系统上，后者在地锚上提供垂直力。CPT贯入系统的垂直运动与旋转驱动器的转速同步，并与地锚的节距一致。



锚杆延长杆用于增加地锚的长度。在土壤表面很弱的地方，它们是最有用的，但是土壤的强度随深度的增加而增加。延伸杆在有一层覆盖更坚硬的本土土壤的地方是非常宝贵的。



地面锚可用3种不同的叶片直径，即220, 300和400 mm。





技术参数

l  尺寸（L×W×H）：2760×1400×1700 mm（推杆向后倾斜）

l  重量：2,950公斤（没有附件和CPT设备）

l  履带总长度：约2,000 mm

l  履带有效长度：约1,750 mm

l  履带宽度：230 mm

l  地面压力：约0.37 kg/cm（无附件和CPT设备）

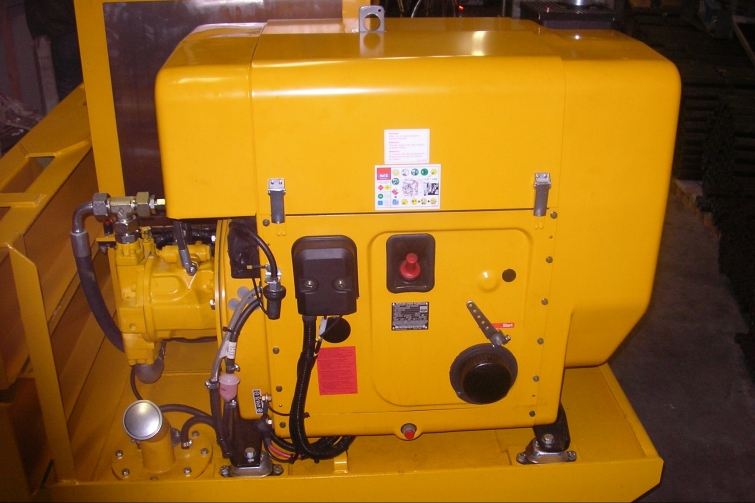

l  发动机性能：38.8 kW（52.8马力），转速为3000转/分钟，符合DIN ISO 3046标准。

l  燃油类型：柴油

l  噪音水平：1,500转/分（CPT测试条件）70分贝

l  起动机类型：电起动

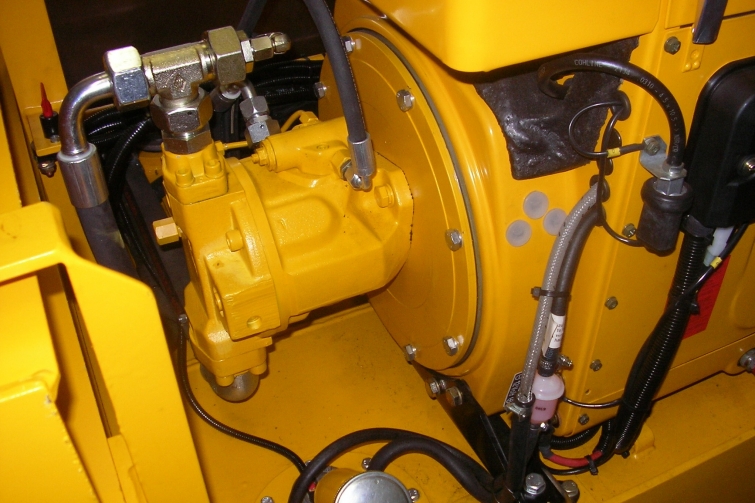

l  液压泵：节油“负荷传感”型

l  校准CPT测试速度：20 mm/秒（电子控制）

l  空载速度（连续可变）：下降0～165 mm/秒，0～125 mm/秒

l  最大行驶速度：2.5公里/小时

l  液压能力（最大）：CPT试验期间200 kN（20吨），拉拔过程中260 kN（26吨）

l  液压缸行程：1,150 mm

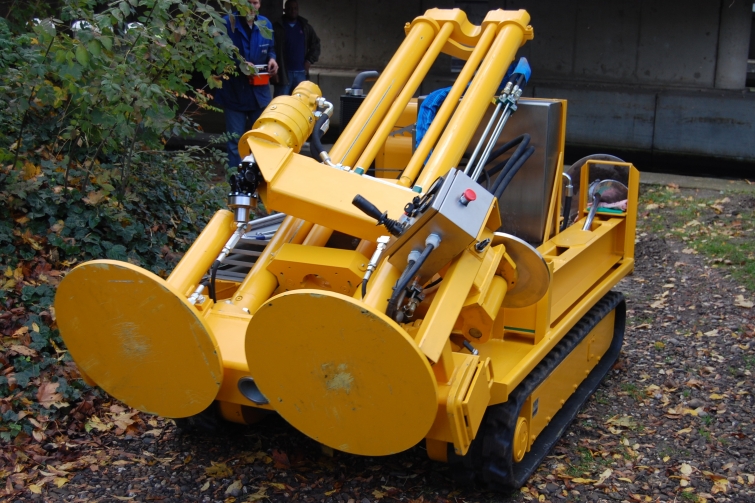

l  液压调平千斤顶：气缸行程＝350 mm，踏板直径＝600 mm

l  锚固旋转驱动力矩：2,500纳米



*履带式CPT贯入仪的最大有效贯入能力取决于所述系统锚固的有效性。



电气安装

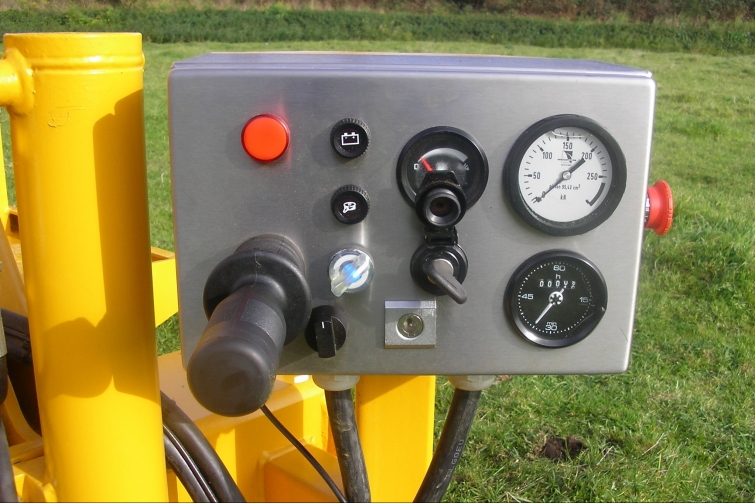

基于履带式CPT贯入仪的所有功能都是电子控制的。电子装置被放置在不锈钢柜中，安全地位于贯入仪的中心。操作该系统所需的元件聚集在控制面板上，该控制面板集成在位于CPT贯入系统右侧的不锈钢外壳上，该高度可调支撑具有锁定销。





管架

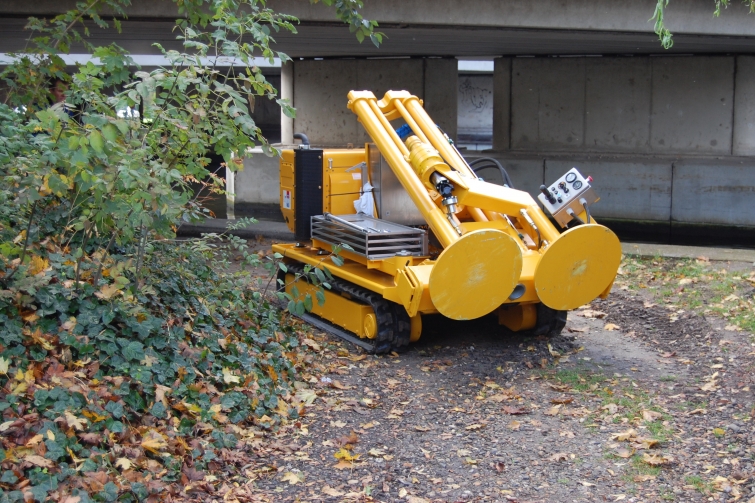

Gouda Geo在CPT型贯入仪上对CPT探杆的存储十分重视。在一台贯入仪左侧的旋转臂上安装一个由4个可折叠托盘组成的不锈钢支架，其总容量为40根CPT探杆。下托盘固定安装，其它三可通过铰链结构折叠（因此没有可装卸的托盘）。



当CPT试验开始时，管架可以容易地向CPT贯入系统转动，使得管的处理容易完成。



国际标准、安全与CE标志

CPT贯入仪是按照国家和国际标准和规定设计和建造的。它符合欧盟标准2006/42／EG的规定，并提供CE标志，证明它符合欧盟消费者的安全、健康和环境要求。



系统配备有200 kN CPT贯入系统，适用于各种类型的圆锥贯入试验的测量设备，最大贯入力为200 kN，例如：



l Piezocone CPTU试验

l  用标准电测CPT探头进行电测式CPT试验

l 消散试验（当使用孔压探头时）

l  三向地震波SCPT（U）试验

l 磁强计土壤调查

l  连续不连续机械CPT

l  圆锥贯入试验可根据国际标准如ISO22476-1、ISO22476－12、NF P94-113、欧洲规范7、ISSMGE标准、ASTM D34 41-05、ASTM D577—12、ASTM D6067—96、ASTM D700—08等相同。这当然包括第1类孔压探头CPTU测试和消散测试。



该系统的操作程序详细描述，易于阅读和良好说明的用户手册。
