200 KN履带式CPT系统（专业版）
型 号：CPT
原产地：荷兰gouda-geo
用 途：200 kN 履带式CPT系统是基于履带式起落架的CPT贯入仪。系统已被设计为基于静力触探测试（CPT）技术以有效的方式完成土力学研究。通过安装在CPT履带的重心位置的贯入系统，将电测试或机械式探头（称为锥体）贯入地面，记录土壤的机械阻力和摩擦力。CPT履带本身具有相对较高的自重，并用作配重以提供所需的贯入力。

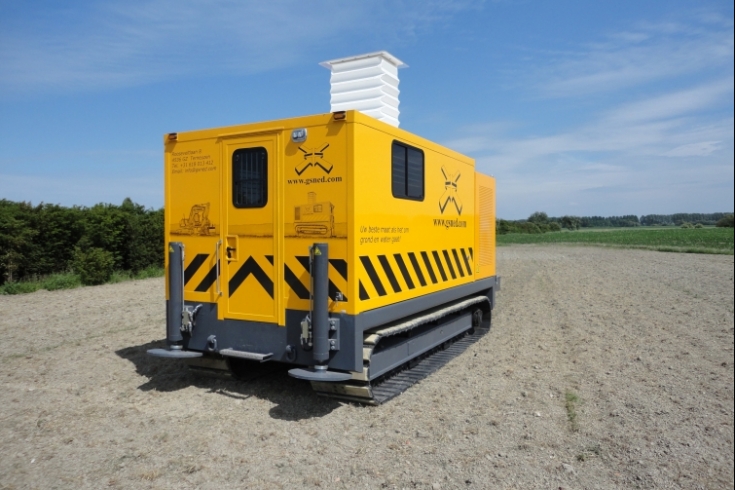

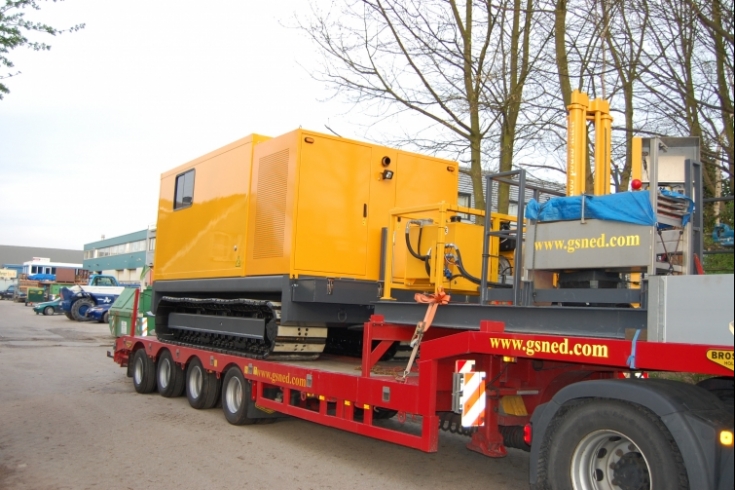

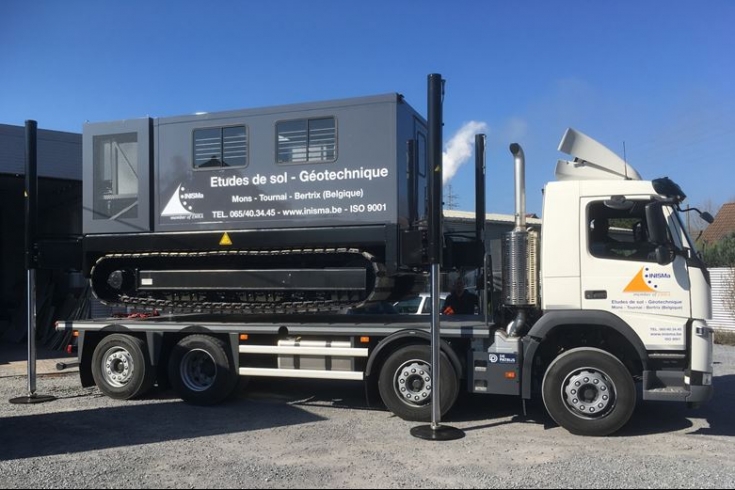

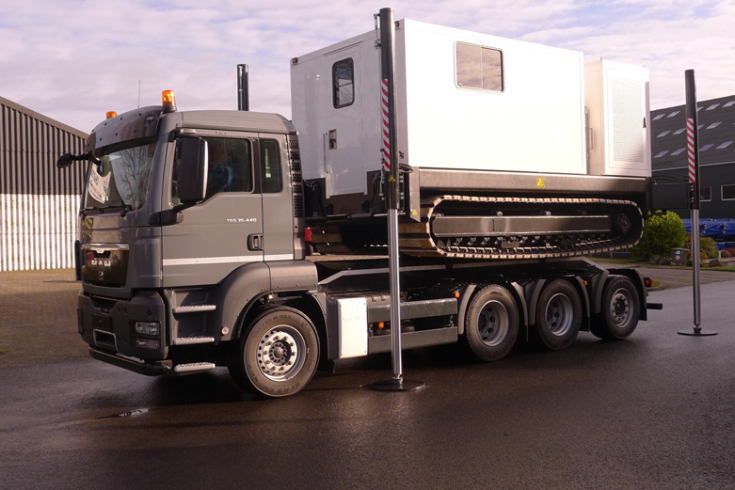

200 KN履带式CPT系统
200 kN 履带式CPT系统是基于履带式起落架的CPT贯入仪。系统已被设计为基于静力触探测试（CPT）技术以有效的方式完成土力学研究。通过安装在CPT履带的重心位置的贯入系统，将电测试或机械式探头（称为锥体）贯入地面，记录土壤的机械阻力和摩擦力。CPT履带本身具有相对较高的自重，并用作配重以提供所需的贯入力。

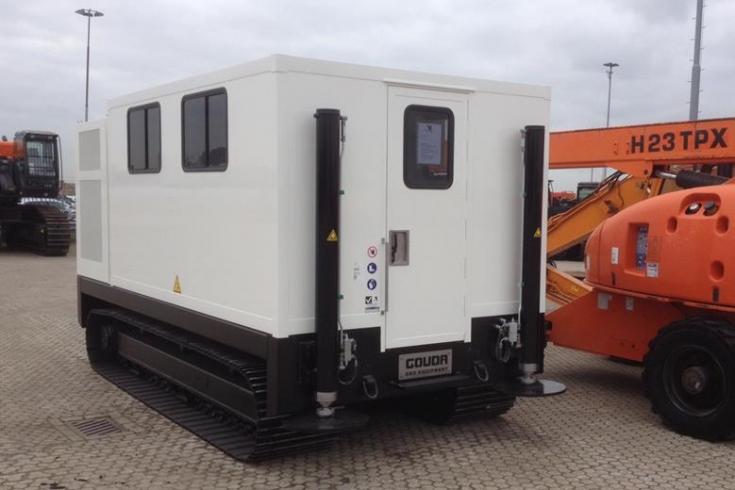

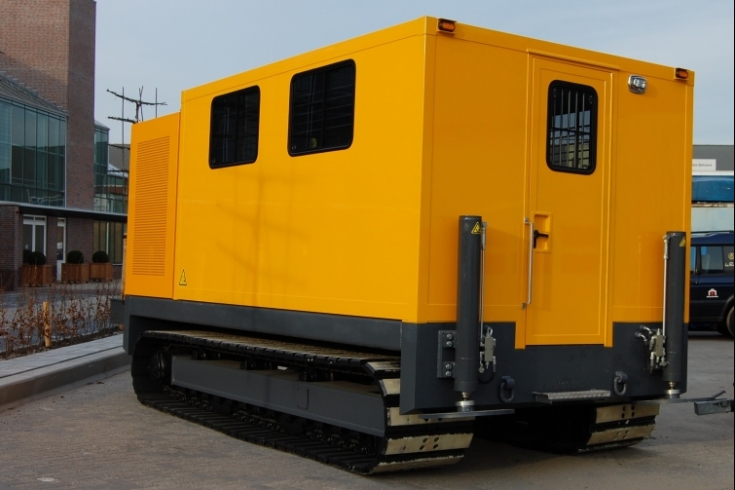

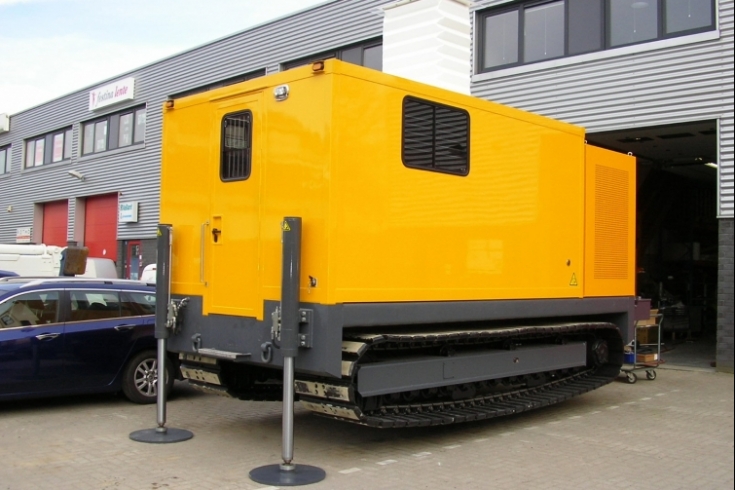

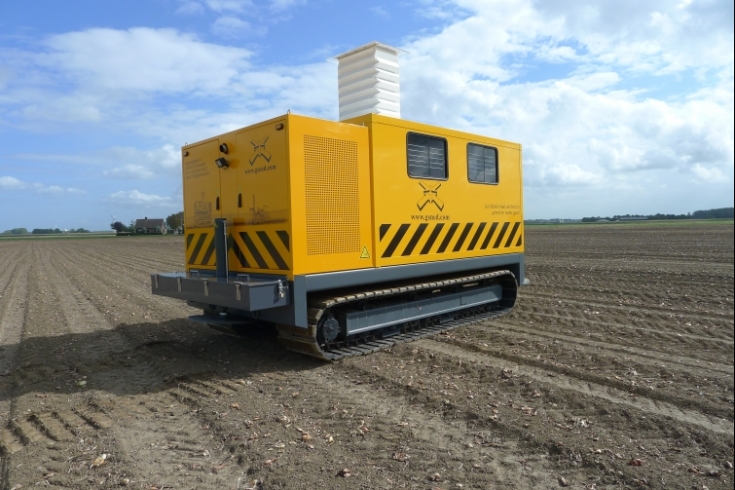

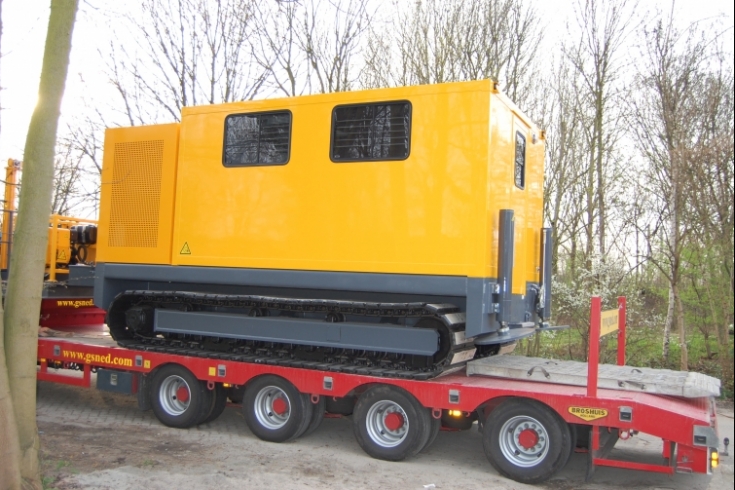

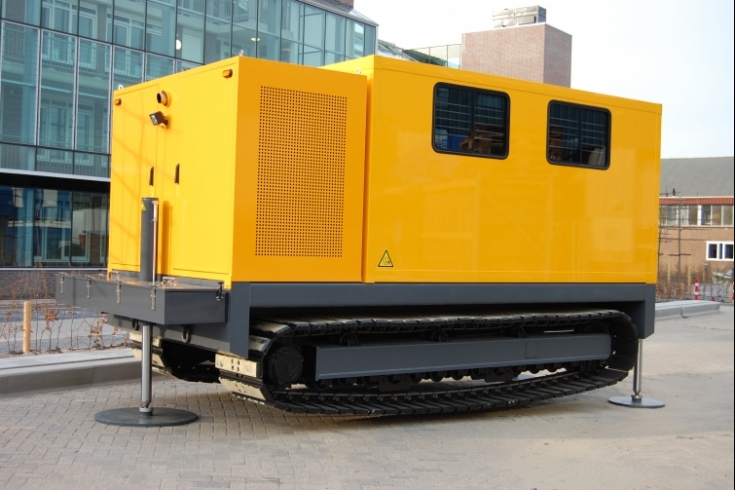

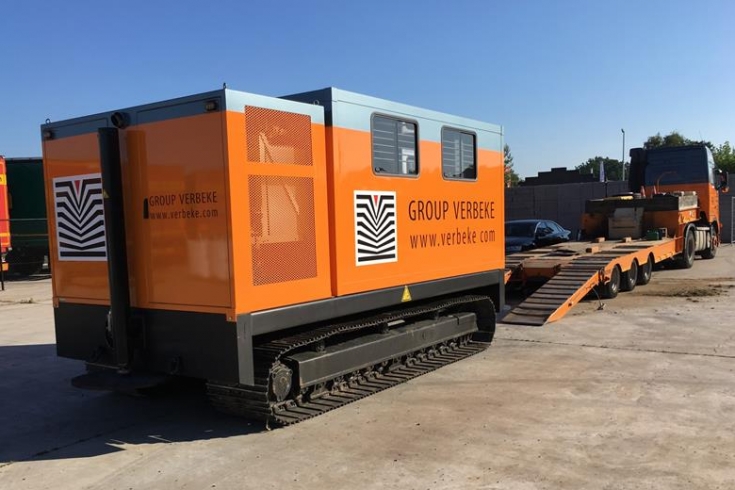

履带式CPT系统通常用于不易接近的工作场所，并配有700 mm宽履带鞋的起落架，以保持地面压力尽可能低。在履带式CPT系统可以进行CPT测试之前，要进行水平调节。这是通过3个液压调平千斤顶来完成的。通过这些，履带式CPT系统可以精确地水平调节，并且还保证了其在测试过程中的稳定性。
履带式CPT系统的所有功能都是液压驱动的。系统的柴油机驱动液压泵，为所有液压功能产生所需的工作压力和体积。

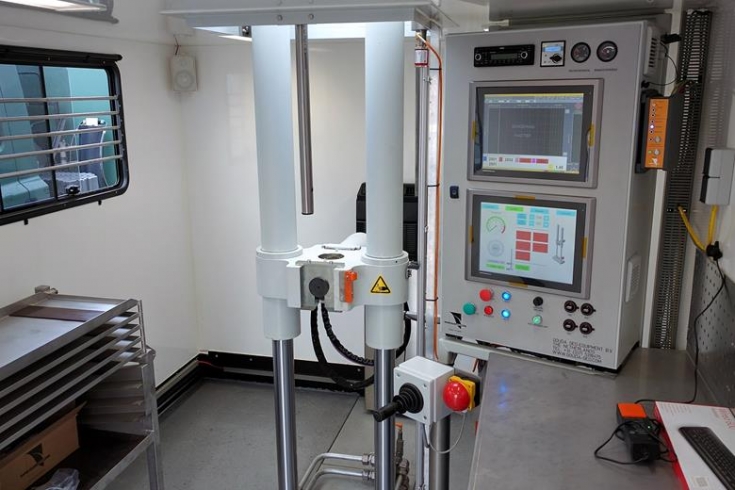

CPT贯入仪位于系统工作舱内。在它旁边，是操作贯入系统上下运动的杆，所有的电子设备、发动机控制面板和控制元件都位于电气柜内。
技术参数
l 发动机：JCB ECOMAX 4缸直喷增压柴油机
l 发动机功率：173马力（129 kW）- 690纳米共轨
l 废气排放：Stage IV/Tier 4
l 液压：负荷传感
l 履带式起落架：坚固的D3（！）框架尺寸与三重履带履带鞋（W＝700 mm）
l 重量：约21,000 kg（200 kN布局）无附件
l 地面压力：0.39 kg/cm×（200 kN铺设）
l 尺寸：550×250×296 cm（L×W×H）
l 3冲程千斤顶行程为750 mm（更长的水平千斤顶可选）
标准设备
履带式CPT系统的标准配备如下：
l 用于所有驱动和调平功能操作的专业无线电遥控器
l 坚固的200 kN贯入系统（拉力260 kN，行程1350 mm）。最大贯入力取决于履带的重量。
l “负载传感”液压泵（静音版）
l 电控比例液压阀
l 触摸屏面板PC，操作所有功能
l 基于CAN总线的电子控制系统
l 在高度可调控制台上控制CPT贯入仪探杆上下运动的操纵杆
l CPT探杆和套管不锈钢贮存架
l 波纹管结构为CPT贯入仪的上下运动提供了必要的空间。
l 坚固的胶合板地板，在工作舱内覆盖着极其耐用的防滑涂层。
l 不锈钢机房外壳
附加选项
履带式CPT系统可以提供以下可选的额外内容：
l 自动作用式液压夹具，集成在CPT贯入仪中。适用于自动推拉标准CPT探杆（36 mm）、重型CPT探杆（44 mm）和CPT套管（55 mm）。
l 液压夹持器
l 带橡胶环的刮泥器
l 钢轨鞋用聚氨酯防护垫
l 更长的水平千斤顶，行程为1,800 mm（更换行程为750 mm的千斤顶）
l 水准器千斤顶支腿结构（1或2）
l 通过与PLC控制器相连接的XY倾角传感器实现自动调平
l 螺旋钻后保险杠上的钻杆
l 设备贮存架

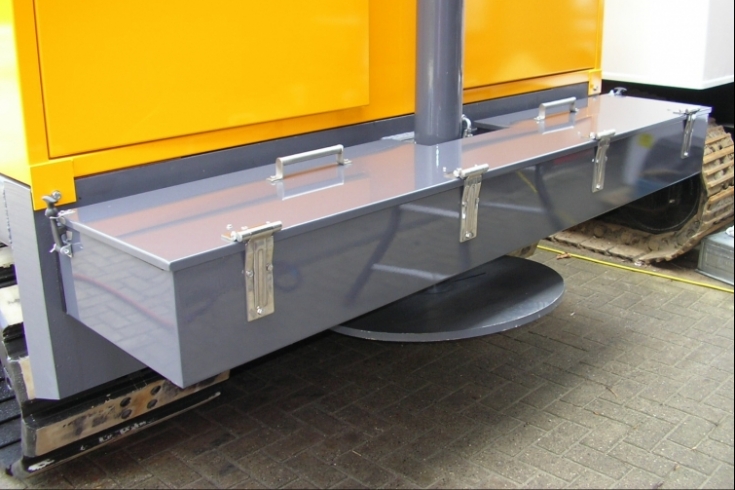

l 用于储存“脏”工具的可锁存储箱
l 机械CPT试验用CPT管储存旋转架
l 拖缆拖眼
l 渗压计管顶板通道
l 屋顶天窗
l 15英寸TFT彩色显示屏和触摸屏工业平板PC机
l 灭火器
l 烟雾报警器
l 气体探测器
l 急救包A型
l 急救包-B型
l 防盗网
l 报警系统
l 椅子
l 二门柜
l 带恒温器的独立柴油加热器
l 发动机冷却系统加热
l 渗压计管贮存架
l 带有抽屉柜和不锈钢或Traba顶部的BOT工作台
l HuEER虎钳（125毫米）夹管夹爪
l 虎钳接头
l 工具套件
l 工具存放架等。
l 备用探杆储存设备
l 直接安装在柴油机上的空气压缩机，用气枪完成
l 数据通信系统（各国不同）
l 液压驱动发电机，容量5 kVA
l 纯正弦波功率逆变器，输出24V直流►230V，容量800 W
l 纯正弦波功率逆变器，输出24伏直流►230伏，容量2500 W
l 电池组配有隔离器和安装架等。
l 24 V直流电源插座
l 230 V交流电插座
l 带有摄像头和监视器的系统。摄像机安装在CPT机舱的后部。这使得在不离开机舱的情况下操纵系统成为可能。
l 2盏LED警示灯（橙色）
l 泛光灯/工作灯
l 机舱内的照明
l 在贯入仪前检查舱口的灯
l 额外颜色（双色调绘画）
l 刻字
l 逆向反射等高线
l 厨房单元不锈钢槽，“高仪”水龙头和不锈钢水箱
l 具有天线和扬声器的收音机和CD播放机
l 有色玻璃代替透明玻璃
l 垃圾桶
l 用于清洁纸张的保持器，包括一卷清洁纸
l 卷帘
l 空调
国际标准、安全与CE标志
CPT贯入仪是按照国家和国际标准和规定设计和建造的。它符合欧共体指令2006/42／EG的规定，并提供CE标志，证明它符合欧盟消费者的安全、健康和环境要求。
系统配备有200 kN CPT贯入系统，适用于各种类型的圆锥贯入试验的测量设备，最大贯入力为200 kN，例如：
l Piezocone CPTU试验
l 用标准电测CPT探头进行电测式CPT试验
l 消散试验（当使用孔压探头时）
l 三向地震波SCPT（U）试验
l 磁强计土壤调查
l 连续不连续机械CPT
l 圆锥贯入试验可根据国际标准如ISO22476-1、ISO22476－12、NF P94-113、欧洲规范7、ISSMGE标准、ASTM D34 41-05、ASTM D577—12、ASTM D6067—96、ASTM D700—08等相同。这当然包括第1类孔压探头CPTU测试和消散测试。
该系统的操作程序详细描述，易于阅读和良好说明的用户手册。
