微 型 十 字 板 VST-MDE
型 号：VST-MDE
原产地：中国
用 途：VST-MDE数显微型十字板是结合国内外相关产品的特点开发的一种筒便实用的土工测试仪器。用于在工程现场或实验室内对粘土及重塑土不排水抗剪强度的直接测试。结合微型贯入仪，可以获取粘性土的近似剪切强度值并可快速对土体的内摩擦角进行评估。与手感鉴别相比，微型十字板可以提高待测土体的描述精度，减少人为误差。
微 型 十 字 板
产品简介
VST-MDE数显微型十字板是结合国内外相关产品的特点开发的一种筒便实用的土工测试仪器。用于在工程现场或实验室内对粘土及重塑土不排水抗剪强度的直接测试。结合微型贯入仪，可以获取粘性土的近似剪切强度值并可快速对土体的内摩擦角进行评估。与手感鉴别相比，微型十字板可以提高待测土体的描述精度，减少人为误差。
VST-MDE数显微型十字板可满足回内外的海洋、地质、工程、交通、电力、能源、冶金、环境以及科研等各类专业领域的测试需求。

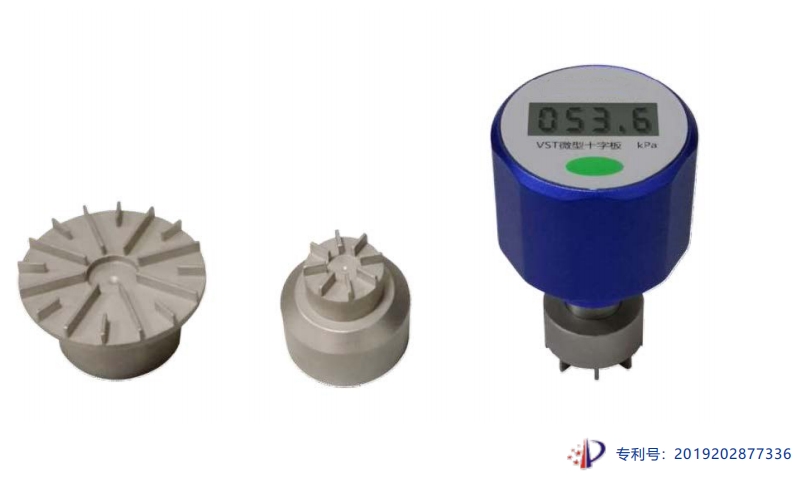

整套仪器由1只数显电测式扭力计，3只不同尺寸的十字板头和1只内六角扳手组成。使用三种不同的板头，测试范围为0~250kPa，测试精度优于±2%。
性能指标
测头型号 |
MDE-A |
MDE-B |
MDE-C |
测头规格 |
∅ 19mm |
∅ 25.5mm |
∅ 48mm |
测力范围 |
0~250kPa |
0~100kPa |
0~20kPa |
综合误差 |
±2% |
|
|
电池容量 |
90mAh |
|
|
续航时间 |
>5h |
|
|
充电时长 |
<1.5h |
|
|
外观尺寸 |
L45 × W43 ×H91mm |
|
|
重 量 |
约 700g |
|
标准量具
符合标准规范
ASTM（D8121/D8121M-19）
一键操作
压强跟随 | 峰值锁定
轻量便携
重量约 700g | 续航约 5h
