GEONOR H-10

现场十字板剪切仪

特征

•软质和中硬质粘土的不排水抗剪强度和敏感性的详细现场调查。

•用手动千斤顶完成从0到30米测试，甚至可穿过坚硬的粘土、砂层或淤泥层。

•配备两个十字板板头尺寸。测量范围从0到60kPa和0到100kPa。

•高精度测试结果，可用于填土地基和路堤的设计。

•符合ASTM规范

概述

现场十字板剪切试验（FVST）是现场测定软粘土不排水抗剪强度和敏感性最常用的方法。FVT是一种比CPT更经济的方法，因为它的操作不需要钻机或高素质的人员。

但是，如果所选FVST设备用作专业、详细的调查工具，则必须遵守一些标准：

——仪器应允许直接穿透钻孔，以避免由于探杆粘土摩擦造成的误差。

——板头本身必须受到保护，以防因石块或更硬土层而产生任何弯曲。

GeonorH-10是一种完全受保护的压力推入式现场十字板剪切仪。由于用套管保护探杆，因此不可能产生杆土摩擦。无需检查板头，也无需在每次剪切之间清洗板头（粘附在板头上的粘土可能会大大增加其面积比）：GeonorH-10的保护靴不仅保护板头，而且在每次测量前自动清洗板头。该保护靴测试分层，砂质，石质和海洋沉积物粘土是特别有用的。

技术规格

安装:通过压力贯入,无需锤击.通过Geonor地锚千斤顶系统手动贯入或通过钻机液压贯入。

仪器:齿轮驱动,扭力读数精度:+-0.5%量程。

测量范围:从0-60kPa(0-6T/m2)和0-100kPa(0-10T/m2).

下放部件：

板头伸出时的总长度:1430mm

最大外经:77mm

重量:15kg

两个不同尺寸的十字板板头:55mmx110mm和65mmx130mm

仪器：

最大外经:320mm

含仪器箱重量:16kg

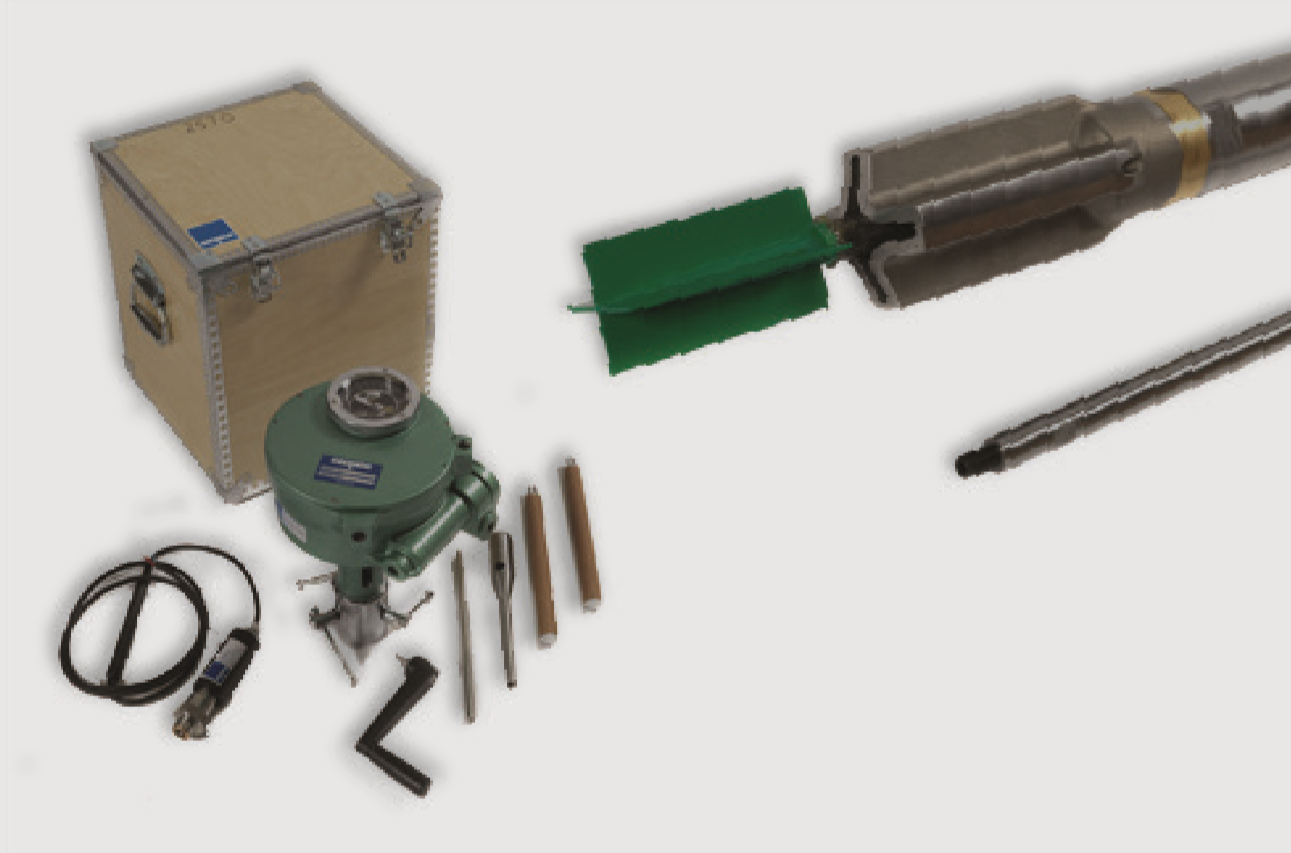

30m测试深度H-10十字板剪切仪,主要包含以下部件：

-整套读数装置

-配有板头的十字板下放部件

-备用十字板板头和保护套管

-30根延长套管和探杆

-整套预钻部件

-配有千斤顶、球型夹具，锚等得到整套插入/拔出装置

-钢质运输箱
