徕卡ScanStation P50



全新长测程三维激光扫描仪

——强劲性能，体现于千米之外



徕卡测量系统作为三维激光扫描仪发展的行业领导者，全新打造的长测程三维激光扫描仪ScanStation P50，在完美继承高精度的测角测距技术、WFD波形数字化技术、Mixed Pixels混合像元技术和HDR图像技术的同时，扫描距离提高至1km以上，使得徕卡ScanStation P50具有更长的测程和更强大的性能，满足长距离及各种扫描任务需求。



两种全新的长距离扫描模式，满足大场景、长距离及各种扫描任务需求

■     全新的570m、>1km两种长距离扫描模式，增大扫描范围、减少设站次数，节省外业成本

■     更远的扫描距离，可轻松满足地形测绘、矿山、大坝、滑坡等长距离扫描需求

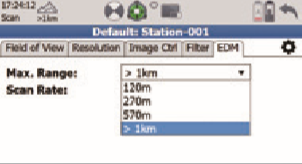

全新的两种长距离扫描模式

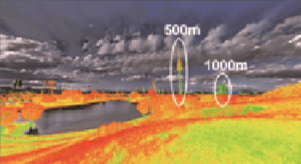

长距离实测，更方便获取远处地物



超大的视场角，超高的扫描速率，为您数字化重现完整场景

■     视场角高达360°×290°，超大视野扫描为您提供完整的现场数据，无需重复扫描

■     扫描速率高达1,000,000点/秒，超高速扫描为您减少外业时间，节省成本



360°×290°超大视场角



600m处超精细点云



传统测量设站方式，直接获取本地成果

■     具有全站仪的设站定向方式，如后方交会，可利用平差后的控制点坐标进行设站

■     直接获取本地坐标数据，无需转换，减少误差，提高成果精度

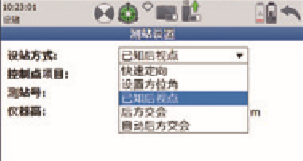

专业测绘设站方式



已知控制点设站

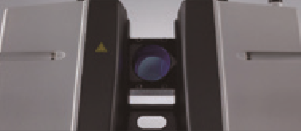

内置同轴相机，生成逼真的彩色点云，还原真实现场

■     内置同轴相机采用HDR技术，可快速获取低反差、色彩绚丽、细节层次明显的照片

■     全景图像高达7亿像素，媲美人眼视觉效果，方便点云着色和纹理贴图



HDR图像光影层次优化



自动生成效果逼真的彩色点云，真实场景再现



优异的扫描精度，满足从专业测绘到民用扫描等各个应用需求

■     测距精度1.2mm+10ppm（270m模式）/3mm+10ppm（>1km模式），测角精度8"，确保成果精准可靠

■     百年制造工艺和研发经验，卓越硬件品质，确保了仪器具有更高、更稳定的性能



优异的扫描精度，满足各种应用需求



百年工艺，卓越品质



WFD波形数字化 & Mixed Pixels混合像元过滤技术，细节清晰噪声低

■     噪音精度0.5mm@50m，极低的范围噪音，扫描复杂特征更清晰锐利

■     混合像元过滤技术，消除物体边缘拖影现象，边缘更加精确



一般扫描数据，噪声大，边缘模糊



WFD技术，噪声极低，边缘清晰



工作温度范围广，防护等级高，专为外业工作设计

■     工作温度范围可达-20℃至+50℃，无惧严寒酷暑，轻松应对恶劣工作环境

■     防水防尘等级IP54，潮湿环境甚至雨天也能正常工作，经久耐用，节省维护成本

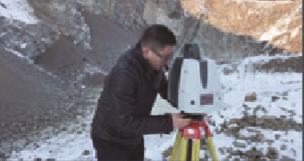

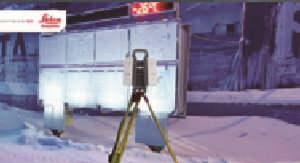

极低温环境工作

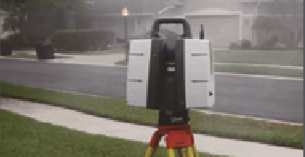

雨中扫描作业



精密双轴补偿，点云精度有保障

■     精密双轴补偿技术，精度高达1.5"，可实时补偿仪器轻微震动带来的精度偏差

■     无需担心扫描仪高速转动对点云精度的影响，为获得高质量的数据提供了保障



特有的机载校准功能，自行校准，无需返厂，节省成本

■     拥有机载检查&校准功能，用户可对仪器进行校准，时刻保持设备精准如初

■     无需返厂即可对仪器轴系误差进行校准或标定，节省日常维护成本



自定义扫描分辨率，局部精细扫描，点云密度自由掌控

■     根据需求自定义扫描分辨率，预设最高支持0.8毫米@10m

■     可针对特定区域进行“精细扫描”，提高局部点密度，优化作业效率



实用的外接设备，方便的远程遥控，应用无极限

■     外置高像素单反相机，30秒即可获取360°全景图像，快速、专业

■     可通过iPhone/iPad远程遥控，同步显示机载软件画面，轻松便捷



徕卡HDS三维激光扫描解决方案



徕卡Cyclone点云极速处理软件

徕卡Cyclone点云极速处理软件，功能强大，包含了7个功能模块，可控制仪器扫描，自动去噪，自动拼接，自动建模，并可生成各种应用成果，同时支持scripting脚本运行功能以及模型库管理功能，拓宽软件的应用领域。



绘制线画图、Mesh网格、等高线、三维模型

可计算体积方量、面积、长度等几何信息，满足各种实际需求，功能强大又实用。



自动数据拼接，精度高，报告全

自动进行点云拼接和已知点拼接，并生成拼接报告，

省时省心，精度有保障



徕卡CloudWorx点云应用扩展软件

在多平台上轻松实现Cyclone基础功能

支持AutoCAD, Revit, 3D Reshaper, Microstation, Navisworks, PDMS, S3D, SmartPlantReview, JetStream Viewer, IMS Map360等丰富的软件平台。



海克斯康3D Reshaper点云分析软件

复杂曲面建模、变形分析、特征线提取

能进行复杂曲面建模，并提取特征线、等高线等；方便地对比两期数据，进行变形分析、超欠挖分析。



徕卡JetStream海量点云管理软件

海量点云管理，轻松应对大项目数据

为徕卡CloudWorx用户提供了超大型点云项目管理所必须的高效性能，可极速加载显示所有点云，不再有延迟、卡顿现象，数据处理更流畅。



徕卡TruView三维实景发布软件

及时便捷的网络共享方式

可支持所有设备的浏览器随时随地进行三维实景点云的浏览、查看、量测和注记，让您仿佛身临其境一般。





广泛的应用领域

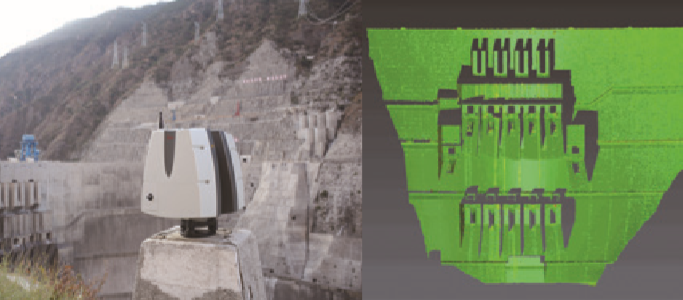

水利水电

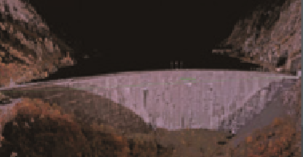

大坝、河道等水利设施横跨距离长，短距离扫描效率低，不容易实现整体数据获取。徕卡ScanStation P50能够从一端完整获取大坝整体数据，计算库容、分析洪水期坝体变形等，保障设施运营安全。

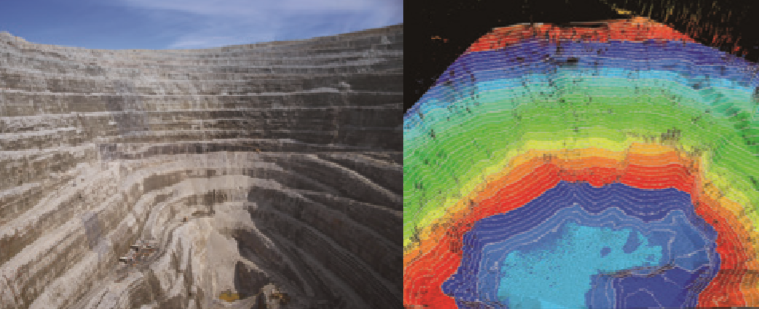

矿山地质

矿山、矿坑坡度大，下沉深，徕卡ScanStation P50能从顶部或底部获取完整的矿山数据，节省频繁换站，提高效率。通过精细三维扫描，分析两期变化方量，精确预估产量，提高矿山项目收益管理。

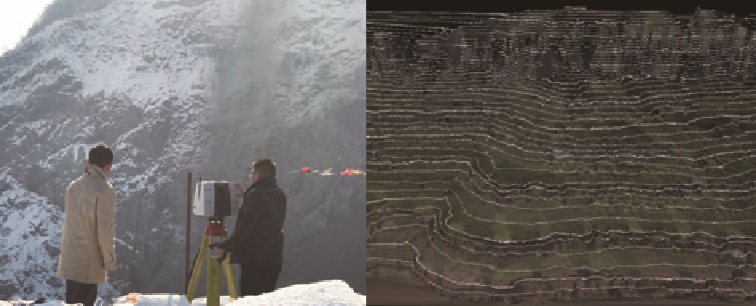

地形勘测

对于传统测绘应用，尤其是大场景、大规模的地形勘测、工程测量，需要徕卡ScanStation P50发挥长距离扫描优势，获取山地、峡谷等地形数据，绘制等高线、地形图，为复杂地形勘测提供快速解决方案。

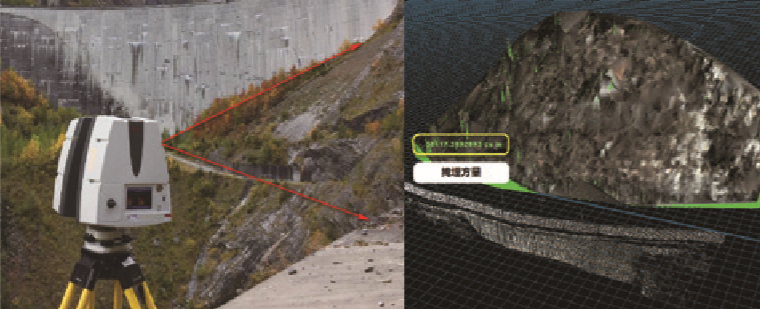

灾害应急

泥石流、山体滑坡等灾害危害严重，发生后需要第一时间制定应急抢险方案，徕卡ScanStation P50能够快速获取大范围扫描数据，第一时间计算掩埋土方量， 快速评估抢险工作量，为救援工作提供指导依据。



技术参数

系统精度
单次测量精度*
距离精度	1.2 mm + 10 ppm（120m / 270m模式下） 3 mm + 10 ppm（570m / >1km模式下）
角度精度	水平8" ；垂直8"
标靶获取精度**	2 mm @ 50 m
双轴补偿器	实时机载液态传感器形式的双轴补偿，可 选开/关，分辨率1"，补偿范围+/- 5’，补偿精度1.5"
距离测量系统
类型	超高速WFD（波形数字化）增强技术
波长	1550 nm (不可见的) / 658 nm (可见的)
激光安全等级	1级（符合IEC60825:2014标准)
激光发射角	< 0.23mrad
前窗激光光斑直径	3.5mm
扫描范围和反射率	最小距离0.4 m 最大范围模式   反射率 120m    8% 270m    34% 570m    60% >1km    80%
扫描速率	1,000,000 点/秒
范围噪音*	0.4   mm rms @ 10 m 0.5   mm rms @ 50 m
视 场 角 水平方向垂直方向	360° 290°
数据存储容量	256 GB内置固态硬盘（SSD）或外接USB 设备
通讯/ 数据传输	千兆以太网，集成WLAN或USB   2.0设备
机载界面显示	触摸屏（触笔）控制，真彩色VGA图形显示 （640 x 480像素)
激光对中器	激光安全等级：1级（IEC 60825:2014） 对中精度：1.5 mm @ 1.5 m 激光光斑直径：2.5 mm @ 1.5 m 可打开/关闭
图像系统
内置相机
分辨率	单帧400万像素17°x17°彩色图像全景图像7亿像素
像素大小	2.2μm
视频	视频流可缩放；根据环境自动调节曝光
白平衡	晴天，阴天，暖光，冷光，自定义







HDR	色阶映射/全范围
外接相机	支持Canon EOS 60D/70D/80D
供电
电源	24 V直流电或100 - 240 V交流电
电池类型	2块内置电池：锂电池，外挂电池：锂电池 （通过外挂电池端口，可同时使用，支持热插拔）
工作时间	内置电池 > 5.5小时 （2块电池） 外挂电池 > 7.5小时（常温下）
环境规格
工作温度	-20°C 至 +50°C
存放温度	-40°C 至 +70°C
湿度	95 %，非冷凝
防尘/防水等级	IP54（IEC 60529）
物理规格
扫描仪 尺寸（长 x 宽 x 高） 重量	238mm x 358mm x 395mm 12.25 kg (不含电池)
电池（内置） 尺寸（长 x 宽 x 高） 重量	40mm x 72mm x  77mm 0.4 kg
安置	竖立或倒置
控制器选项
真彩色触摸屏进行机载扫描控制。远程控制：徕卡CS10/CS15/ CS20/CS35手簿，或其他远程控制设备，例如iPad、iPhone等智能  手机；外接模拟器
功能
测量工作流程和机载 拼接	快速定向，设置方位角，已知后视点，后方 交会（4参数和6参数方法）
检查 & 校准	外业直接检校角度参数，双轴倾斜补偿器和 距离偏离值
机载标靶获取	通过视频或扫描选取标靶
机载用户界面	可选标准或高级两种界面
一键扫描控制	扫描仪采用一键式操作理念
扫描区域定义	通过视频或扫描选取扫描区域；批处理扫描





技术规格如有变更，恕不另行通知。

所有精度指标如未单独注明，均为标准差。

* 78 %反射率。

**适用于HDS黑白标靶（4.5”）。

扫描仪：符合 IEC 60825:2014标准的1级激光

激光对中器：符合IEC 60825:2014标准的1级激光

iPhone和iPad是苹果公司的产品型号
