FARO® Focus Laser Scanner 三维激光扫描仪
型 号:Focus Laser Scanner
原产地:法国FARO
用 途:FARO Focus 激光扫描仪专为建筑、工程、建造、公共安全和取证以及产品设计等行业的室内外测量应用而设计。这些设备帮助将现实世界数字化,获取用于分析、协作和作出最佳决策的信息,以改进和确保项目和产品的总体质量。
FARO® Focus Laser Scanner 三维激光扫描仪
型 号:Focus Laser Scanner
原产地:法国FARO
用 途:FARO Focus 激光扫描仪专为建筑、工程、建造、公共安全和取证以及产品设计等行业的室内外测量应用而设计。这些设备帮助将现实世界数字化,获取用于分析、协作和作出最佳决策的信息,以改进和确保项目和产品的总体质量。

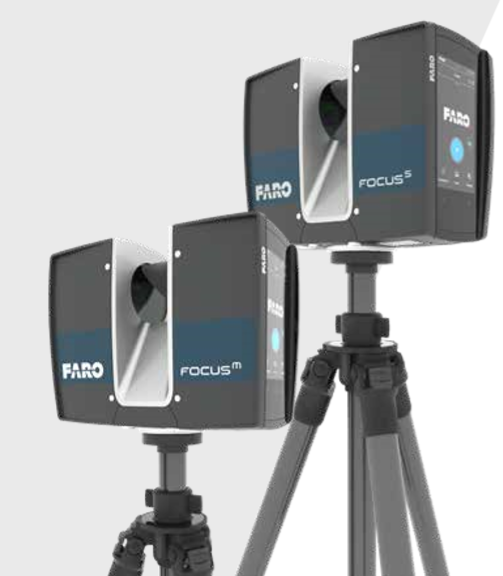

FARO® Focus Laser Scanner
最紧凑、轻便、直观的激光扫描仪系列
适合短、中、长距离应用的激光扫描仪
FARO Focus 激光扫描仪专为建筑、工程、建造、公共安全和取证以及产品设计等行业的室内外测量应用而设计。这些设备帮助将现实世界数字化,获取用于分析、协作和作出最佳决策的信息,以改进和确保项目和产品的总体质量。
Laser Scanner FocusS 系列提供诸多高级功能。除了增强的距离,角度精度和量程外,FocusS 扫描仪的现场补偿功能可确保高质量的测量,而外部配件扩展区和HDR功能使扫描仪非常灵活。
精度
通过结合使用最先进的传感器技术,实现最高的精度和测距。
现场补偿
借助现场补偿功能,用户可以在扫描前立即验证和调整补偿,确保高质量的扫描数据和可追溯的文档。
现场配准
在现场数据采集期间,激光扫描仪可即时将扫描数据无线传输到 FARO SCENE,进行实时扫描处理和配准,从而提高效率并节省时间。
重新扫描远距离靶标
扫描组功能可识别要以较高分辨率重新扫描的多个区域, 以执行准确的靶标检测或捕获感兴趣区域的更多细节。
IP54 防护等级和更大的温度范围
采用密封设计,工业标准异物防护(IP) 等级认证达 IP54
级,Focus 可在 -20℃ 至 55℃ 9 的潮湿天气条件下使用。
紧凑且便携
Focus Laser Scanners 是其性能等级中体积最小、重量最轻的设备。
优点
• 可追溯的校准和市场领先的现场补偿功能让用户对所记录的数据质量充满信心。
• 可在挑战性的环境下完成扫描且具有尘土、碎屑和溅水保护功能。将 FocusS 扫描仪倒置安装,例如在大厅的天花板下。
• Focus 激光扫描仪产品组合能为各种要求和预算提供最经济的三维扫描解决方案。
• 直观、易于操作的触摸屏界面以及实践和在线教程确保将培训难度降至最低。
• 配备适合各种标准 CAD 系统的接口,确保有效的集成现有的软件架构和工作流程。
规格
FocusSSeries S350|S150|S70 |
FocusM70 |
|||||||||||||||
测距单元 |
||||||||||||||||
可视范围: |
122-488Kpts/sec(在614m处) 976Kpts/sec(在307m处) |
122-488Kpts/sec(在614m处) |
||||||||||||||
距离1: |
||||||||||||||||
90%反射率(白色) |
0.6-350m|0.6-150m| 0.6-70m |
0.6-70m |
||||||||||||||
10%反射率(黑灰色) |
0.6-150m|0.6-150m| 0.6-70m |
0.6-70m |
||||||||||||||
2%反射率(黑色) |
0.6-50m|0.6-50m| 0.6-50m |
0.6-50m |
||||||||||||||
测距噪音2 |
10m时 |
10m时-噪声压缩3 |
25m时 |
25m时-噪声压缩3 |
10m时 |
10m时-噪声压缩3 |
25m时 |
25m时-噪声压缩3 |
||||||||
mm |
||||||||||||||||
90%反射率(白色) |
0.30 |
0.15 |
0.30 |
0.15 |
0.70 |
0.40 |
0.70 |
0.40 |
||||||||
10%反射率(黑灰色) |
0.40 |
0.20 |
0.50 |
0.25 |
0.80 |
0.40 |
0.80 |
0.40 |
||||||||
2%反射率(黑色) |
1.30 |
0.65 |
2.00 |
1.00 |
1.50 |
0.80 |
2.10 |
1.10 |
||||||||
测量速度(pts/秒): |
122,000/244,000/ 488,000/976,000 |
122,000/244,000/ 488,000 |
||||||||||||||
测距误差4: |
±1mm |
±3mm |
||||||||||||||
角精度5: |
19角秒 (竖直角/水平角) |
未注明 |
||||||||||||||
三维位置精度6: |
10m:2mm/25m:3.5mm |
未注明 |
||||||||||||||
色彩单元 |
||||||||||||||||
分辨率: |
Upto165megapixelcolor |
|||||||||||||||
高动态范(HDR): |
ExposureBracketing2x,3x,5x |
|||||||||||||||
视差: |
由于同轴设计而最小化 |
|||||||||||||||
旋转单元 |
||||||||||||||||
视野范围: |
300°纵向7/360°横向 |
|||||||||||||||
步长: |
0.009°(360°的三维像素为40,960)纵向 /0.009°(360°的三维像素为40,960)横向 |
|||||||||||||||
最大垂直扫描速度: |
97Hz(纵向) |
|||||||||||||||
激光(激光发射器) |
||||||||||||||||
激光等级: |
1级激光 |
|||||||||||||||
波长: |
1550nm |
|||||||||||||||
光束发散角: |
0.3mrad(1/e) |
|||||||||||||||
出射光束直径: |
2.12mm(1/e) |
|||||||||||||||
数据处理和控制 |
||||||||||||||||
数据存储: |
SD,SDHC™,SDXC™;256GB存储卡 |
|||||||||||||||
扫描仪控制: |
通过触摸屏和WLAN连接。可通过带有HTML5的移动设备进行访问 |
|
FocusS Series S 350 | S 150 | S 70 |
FocusM 70 |
接口连接 |
||
WLAN: |
802.11n (150 Mbit/s),作为现有网络中的访问点或客户端 |
|
其他功能 |
||
双轴补偿器: |
对每次扫描进行水平校准,精度达到 19 角秒,误差 范围 ±2° |
|
高度传感器: |
通过电子气压计,与固定点相对的高度可添加至扫描图像 |
|
指南针8: |
电子指南针可指示扫描的方向 |
|
GNSS: |
集成 GPS 和 GLONASS |
|
现场补偿: |
创建当前质量报告并自动改善补偿 |
- |
附件扩展接口: |
附件扩展接口用来将多种配件连接到扫描仪 |
- |
反向安装: |
是 |
是 |
在 SCENE 软件中实时现场配准 |
连接到 SCENE,实时扫描、处理和配准,和创建概览图 |
- |
电子自动化接口 |
可用选项,仅在销售时可选择 |
- |
数字散列功能 |
扫描仪将对扫描数据进行散列加密并签名 |
|
重新扫描远距离靶标 |
定义区域的数据,能够在更远的距离以更高的分辨率被重新采集 |
|
重拍照片 |
选择包含多余对象的单张照片并重新拍摄 |
|
一般规格 |
||
电源电压: |
19V (外置电源) 14.4V (内部电池) |
|
功耗: |
15W(待机时)25W(扫描时) 80W(充电时) |
|
电池使用时间: |
4.5 小时 |
|
工作温度: |
5 - 40℃ |
|
扩展工作温度9: |
-20 - 55℃ |
|
贮存温度: |
-10 - 60℃ |
|
防护等级: |
IP54 |
|
湿度: |
无凝结 |
|
重量: |
4.2kg(包括电池) |
|
尺寸: |
230 x 183 x 103mm |
|
维护/校准: |
每年一次 |
