DM604R 超声波钻孔侧壁检测仪
型 号：DM604R
原产地：日本KODEN
用 途：帮助客户提高钻孔质量，有效控制费用、保障工期。一机多用。唯一的同一套系统既能对钻机又能对连续墙作测试、无需另购绞车。帮助改善钻孔质量、减少工作时间、降低工程费用。能就地提供高精度的钻孔形状资料。能将测试数据传输至其它Windows应用软件（如：Excel，Word，Powerpoint，AutoCAD等），以便生成工作报告。
DM604R 超声波钻孔侧壁检测仪
高精度深基坑测量
即使在被泥土砂子污染的泥浆中也能清楚记录
高质量的挖掘工作，减少时间和成本
日本KODEN光电制作所株式会社简介
日本KODEN光电制作所株式会社成立于1947年，开发和生产海洋电子、工业电子和信息系统仪器设备。公司创始人Yojilto博士，前日军海军技术研究部首领，为应对第二次世界大战后日本国内食物短缺提高捕鱼业而研发了独特的无线电侧向仪。可以说这个仪器对日本捕鱼业现代化贡献颇大。
KODEN公司的核心技术为利用波动（无线电波、声波、激光波）感应技术和信号处理技术精确测量物体的位置、距离和深度。基于ISO国际质量体系认证，KODEN公司保证了仪器的质量和可靠性。

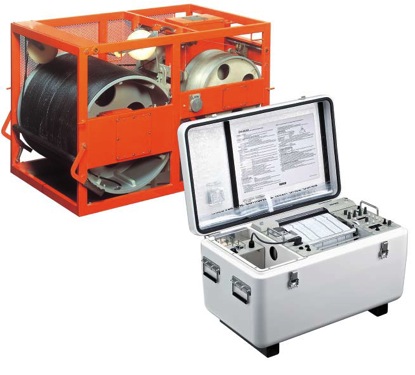

现场绞车和记录仪
KODEN公司的产品系列有三大类，即海洋电子、信息网络系统和工业电子仪器。用于桩孔和地下连续墙槽的DM-604R超声波孔壁测试仪是其工业电子类中的一种仪器。该仪器诞生于1978年，当时的名称叫做侧壁测定装置DM686。DM-604R是目前世界上最为先进的成孔质量检测仪。
近年来，国内很多单位采购了DM-604R，广泛应用于民用建筑、市政道路、桥梁等钻孔灌注桩或地下连续墙槽的成孔质量检测，解决了大量成孔过程中各种质量问题。这一技术的应用和推广对我国在深大长高承载的基桩检测中具有十分重要的意义。
DM-604R产品介绍
综合介绍
近年来，随着基础工程的发展，钻孔及开挖技术应用的越来越多。通过使用人工制备的高密度、高重度的泥浆，我们得以将钻孔深度大大加深。为了满足客户在工程建设过程中的要求，DM-604RR系列钻孔侧壁检测仪应运而生，为客户提供了精确测量及记录深大钻孔形状的有效手段。该设备简单易操作，测试记录过程方便快捷。DM-604RR系列钻孔侧壁检测仪有以下优点：
l 帮助客户提高钻孔质量，有效控制费用、保障工期。
l 一机多用。唯一的同一套系统既能对钻机又能对连续墙作测试、无需另购绞车
l 帮助改善钻孔质量、减少工作时间、降低工程费用
l 能就地提供高精度的钻孔形状资料
l 能将测试数据传输至其它Windows应用软件（如：Excel，Word，Powerpoint，AutoCAD等），以便生成工作报告
DM-604R特点
DM-604R能同时测出4个方向的侧壁数据，能在记录纸上打印测试结果，而且能将测试数据传输至PC供日后分析用。
特点：
l DM-604R在泥浆比重较大时（1.2），仍能提供清晰的记录
l DM-604R采用独特的信号处理技术剔除噪声，获取清晰、精确的记录
l DM-604R具有消除振荡回波的功能，使记录更完美
l 传感器到达孔壁或碰到护筒时能自动停机，具有紧急上提功能
l 量程、深度、钻孔号、日期、时间等均能在记录纸上打印出来
l 记录结果能通过RS232C接口传输至PC
l 采用自恢复保险丝，免去在工地更换保险丝的烦恼
l 采用限位开关，可防止钢丝绳被拉断或电缆线被缠绕的危险

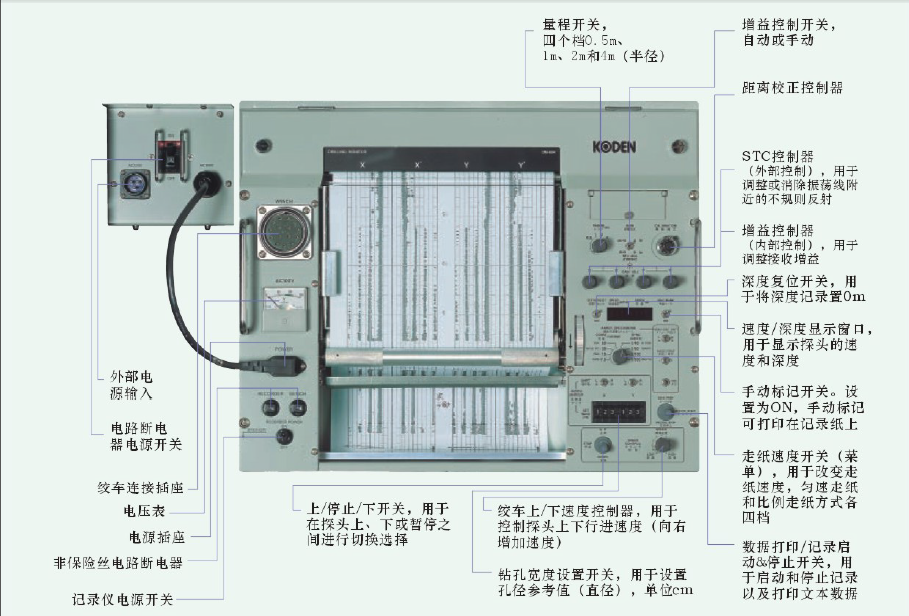

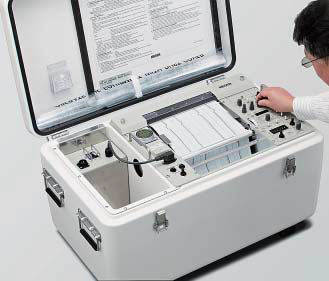

主控制器/开关

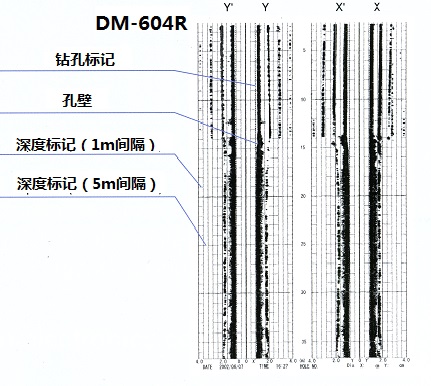

记录示例
DM-602R
一、 技术规格
记录仪部分
|
测量系统 |
超声波脉冲反射系统 |
|||||||||
|
记录系统 |
DM-604R——可同时记录四个方向（X-X’和Y-Y’） |
|||||||||
|
记录纸 |
电敏记录纸——250mm×20m（DMP-250） |
|||||||||
|
量程 半径 |
|
0.5m |
1.0m |
2.0m |
4.0m |
|||||
|
偏移 |
0% |
0-0.5m |
0-1.0m |
0-2.0m |
0-4.0m |
|||||
|
50% |
0.25-0.75m |
0.5-1.5m |
1.0-3.0m |
2.0-6.0m |
||||||
|
100% |
0.5-1.0m |
1.0-2.0m |
2.0-4.0m |
4.0-8.0m |
||||||
|
走纸 速度 |
匀速 |
①7.5mm/min；②15m/min；③30mm/min；④60mm/min |
||||||||
|
比例走纸 |
1/40 |
25mm/m |
||||||||
|
1/50 |
20mm/m |
|||||||||
|
1/100 |
10mm/m |
|||||||||
|
1/200 |
5mm/m |
|||||||||
|
测量精度 |
满量程的±2% |
|||||||||
|
深度标记 |
每1m一个小深度标记；每5m一个大深度标记 |
|||||||||
|
PC显示及数据保存 |
提供串行数据线（RS232C电缆） |
|||||||||
|
电源保护电路 |
内置自动恢复保险丝（2A和8A）；漏电断电器（20A）及过载保护电路 |
|||||||||
|
电源 |
100VAC，50/60Hz |
110VAC,50/60Hz |
220VAC;50/60Hz |
|||||||
|
能量功耗 |
700VA(100VAC) |
700VA(110VAC) |
700VA(220VAC) |
|||||||
|
工作温度 |
-10℃至+50℃ |
|||||||||
绞车部分
|
升降速度 |
0-20m/min |
|
最大测试深度 |
100m |
|
孔底及护筒感应系统 |
自动限位开关 |
|
工作温度 |
-10℃至+50℃ |
标准配置
|
记录仪主机 |
DMR-604R（DM-604R） |
放置于仪器箱中 |
41kg |
|
电源 （内置于主机中） |
DMT-000R |
用于100VAC |
9kg |
|
DMT-001R |
用于110VAC |
9kg |
|
|
DMT-002R |
用于220VAC |
9kg |
|
|
绞车 |
DMW-002R(DM-604R) |
含探头及电缆 |
121kg |
|
连接电缆 |
CW-558R |
含15芯接头 |
10m |
|
备件箱 |
|
1套 |
|
|
操作手册 |
|
含在记录仪主机中 |
1 |
|
建议操作手册 |
用于DM-604R |
含在记录仪主机中 |
1 |
备件清单
|
记录纸 |
DMP-250 |
250mm×20m（A3-560） |
2 |
|
记录笔 |
DMS-001 |
放置于塑料袋中 |
2 |
|
电流馈电笔 |
DMS-002 |
放置于塑料袋中 |
2 |

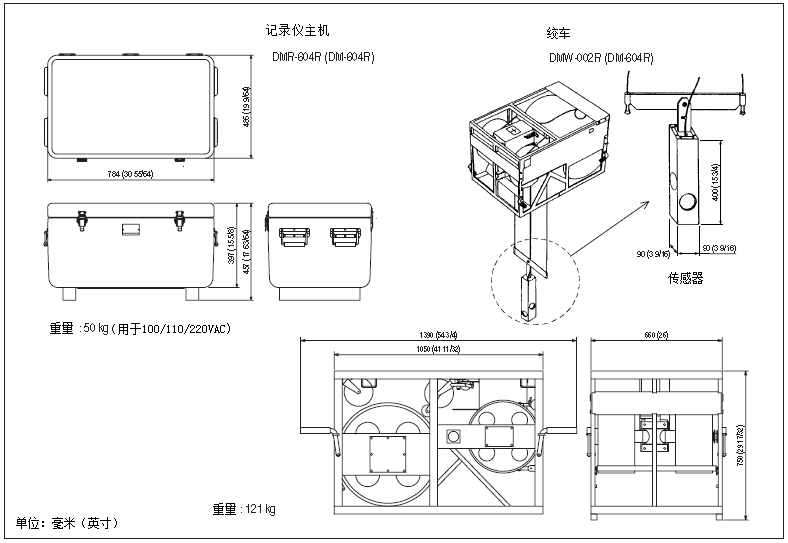

尺寸及重量
主要应用

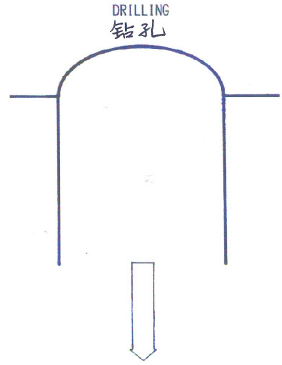

1、成孔质量检测

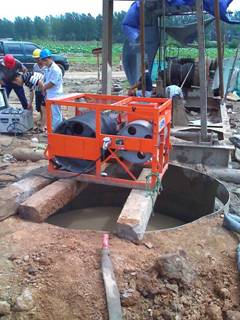

图1：钻孔灌注桩成孔质量检测
2、地下连续墙成槽质量检测

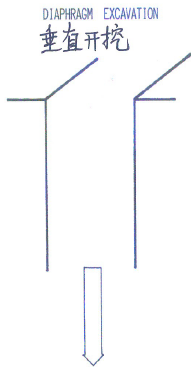

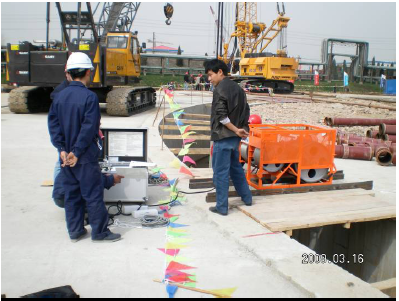

图2：地下连续墙成槽质量检测
主要用户一览表
|
（1）天津市市政工程质量监督站 |
|
（2）天津市勘察院 |
|
（3）天津深基工程有限公司 |
|
（4）天津市勘察院 |
|
（5）天津港湾工程质量检测中心有限公司 |
|
（6）天津市地质工程勘察院 |
|
（7）天津华勘基础工程检测有限公司 |
|
（8）天津市勘察院 |
|
（9）秦皇岛方圆港湾工程监理有限公司 |
|
（10）天津兴油建筑工程技术有限公司 |
|
（11）交通运输部天津水运工程科学研究所 |
|
（12）中机工程勘察设计研究院 |
|
（13）长沙理工大学 |
|
（14）湖南路桥建设集团公司荆岳大桥项目经理部 |
|
（15）广西大学 |
|
（16）南京大学科技实业(集团)公司 |
|
（17）江苏省建筑工程质量检测中心有限公司检测部 |
|
（18）安徽省高速公路试验检测科研中心 |
|
（19）国家海洋局第二海洋研究所 |
|
（20）宁波正信检测科技有限公司 |
|
（21）中国顺吉集团宁波绕城公路东段第十四合同项目部 |
|
（22）北京科巨利技术有限公司 |
|
（23）深圳市孺子牛建设工程有限公司（2台） |
|
（24）葛洲坝集团基础工程有限公司（2台） |
|
（25）贵州大学资源环学院 |
|
（26）长春工程学院 |
|
（27）交通运输部公路科学研究院 |
|
（28）安徽省公路工程检测中心 |
|
（29）中交二航局技术中心 |
|
（31）上海隧道工程股份有限公司 |
|
（32）中国建筑地基 |
