案例分享丨市政自来水管道走向及深度检测

案例现场为市政自来水管道，检测管道深度及管道具体位置

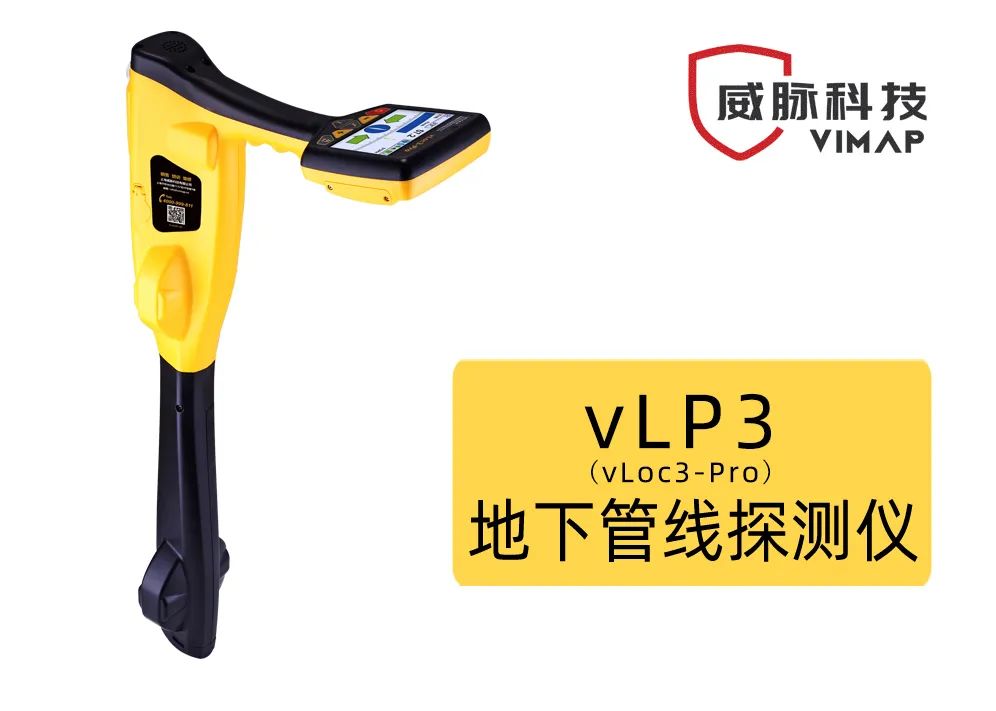

vLoc3-Pro管道探测仪

由美国Vivax-Metrotech集团公司的研发团队精心打造，用来定位埋设的地下管道。采用两组屏蔽3D天线，轻松精测失真区域，GPS地理实时定位，测绘物探一体化，探测数据自动成图等先进技术。具有高抗干扰、精准定位、大测深、偏移导航定位、多方位探头定位、高效测深等优异探测性能和数字化可视化探测成果，是城市综合管线探测、长输油气管线、通信管线、铁路、电力、燃气、非开挖行业的优选。

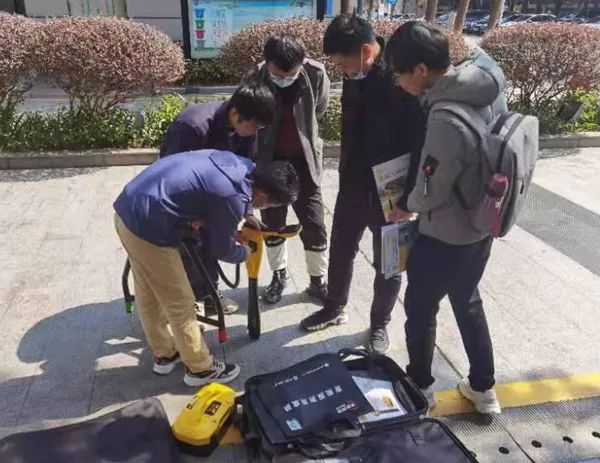

管道位于一工业园区外围，管道直径120mm，找到管道的露出点，发射机使用直连法将红色线接到管道上，由于管道外层生锈严重，用锉刀打磨锈污，使红色夹子良好接触传输信号，黑色夹子通过延长线连接到十米以外的草丛中，利用接地针接地。

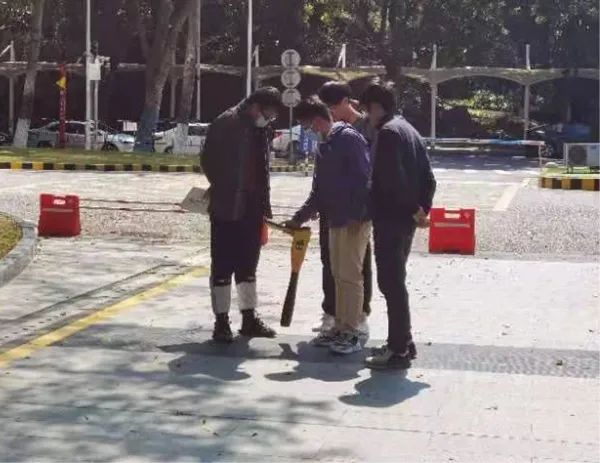

由于管道直径较大，发射机频率则采用低频640Hz输出更有利信号传输更远，实际电流输出达到230mA，接收机采用3D导航模式，围绕发射机扫描信号，查找出三处存在信号，其中一个信号电流较弱，排除目标管线，电流信号大的两处为检测目标管道。

随管道走向至大约500米处出现电流分流左右两边存在信号，显示电流对比较为接近，则判断该交接点位置为管道分叉点，深度1.1米，基本与实际相符。
