分享一刻 | 瑞士 Proceq® GS8000探地雷达

时间:2020-11-25    来源:瑞科仪器微信公众号    查看次数:148

{ 瑞士 Proceq® GS8000探地雷达}

步进频率连续波



探地雷达(Ground Penetrating Radar.GPR)是利用天线发射和接收高频电磁波来探测介质内部物质特性和分布规律的一种地球物理方法。


这是近几十年发展起来的一种探测地下目标的有效手段,是一种无损探测技术,与其他常规的地下探测方法相比,具有探测速度快、探测过程连续、分辨率高、操作方便灵活、探测费用低等优点,在工程勘察领域的应用日益广泛。


传统的探地雷达多采用天线向探测目标发射高频脉冲电磁波来进行探测。


随着新技术、新材料的不断涌现,雷达作为一种探测手段其发展受到越来越多的挑战,人们已不再满足于传统雷达所具有的简单目标探测和定位功能,而希望尽可能多地了解有关目标的详细信息。


因而多功能化、智能化成为现代雷达的发展趋势。高距离分辨率信号及其处理方法的研究也越来越受到关注。


步进频率信号在窄带发射机、接收机条件下能够达到较高的距离分辨率,解决了大带宽信号在工程实现中遇到的问题,是一种重要的高距离分辨率信号形式。


Proceq致力研发的这一款GS8000探地雷达,正是采用步进频率连续波的先进设备。

行业痛点


1、 昂贵的模拟硬件

2、 90年代开发的数据分析软件

3、 关键数据分辨率低

4、 挖掘后数据丢失

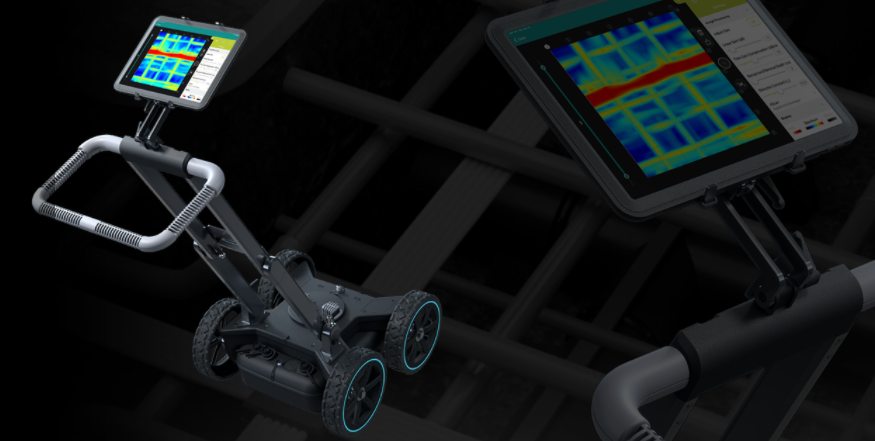

GS8000探地雷达


1、 一体式无线推拉车设计,极大的节约硬件成本;

2、 Proceq自主研发的多功能数据分析软件,给客户展示最好的探测结果;

3、 步进频率连续波雷达技术,多频段的数据展示,分辨率无需担忧;

4、 实时实地展示检测成果,随时标记保存数据,良好的规避挖掘后数据丢失问题。

产品优势



提升数据质量

最高分辨率的地下扫查,能成功检测到更小且间距较小的物体。

增加工作效率

优化的数据采集和处理减少了办公室数据处理工作,数据检测完即可即时交付。

改善测绘精度

云端定位结果符合最严苛的标准和导则。



应用领域


用途

资产检测:桥梁、道路、高架等

地下勘察:近地表地球物理学、考古学、法医学

市政公用设施:设施定位、公用设施测绘、地下公用设施工程

产品特点


01

分辨率和深度

独特的超宽带雷达技术,针对小空间、近距离和深目标进行优化,在不同探测深度都拥有卓越的数据清晰度。

02

多功能性

适应平坦或粗糙的地形,实时获取准确的GNSS定位,随时调整显示设置,以最佳方式展示地下检测对象。

03

用户体验

直观的数据采集,即时共享的检测成果,为各类客户设计的“End-to-end”工作流,可随时随地访问采集数据。

性能参数


传感器




★ 雷达技术:步进频率连续波探地雷达

★ 调试频率范围:20~3440Hz

★ 扫描速率:500Hz

★ 最小探测目标尺寸:1cm

★ 最大穿透深度:10m

★ 采集速度:最高80Km/h

★ GNSS接收器:多频 GPS + Glonass + Galileo +北斗

★ GNSS实时三维精度:Typ. 1 - 5 cm

★ 车轮编码器:2


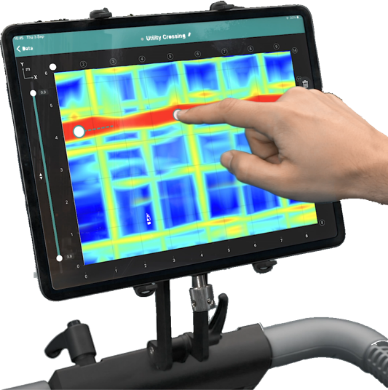

软件功能




√ A扫描,incl. envelope

√ 线扫描,非迁移视图

√ 线扫描,迁移视图

√ 区域扫描

√ 实时切片视图Pro

√ 人工智能

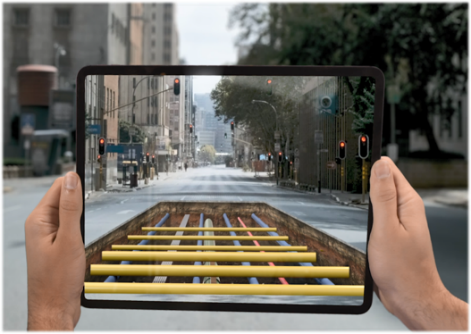

√ 扩增实境

√ 调可调显示设置色板,线性增益,时间增益补偿, 背景去除,多层介电常数

√ 现场注释 标签,标记,照片,注释,语音注释

运行参数




▲ 配置:无线一体式推拉车

▲ 重量 :23 Kg

▲ 尺寸:610 x 570 x 380 mm

▲ 密封:IP67

▲ 功率消耗:11 W

▲ 自由度:全天工作,可拆装的飞行安全电池组和现成的移动电源

▲ 最大扫描长度:最长 15 Km

▲ 最大扫描区域大小:最大 80 x 80 m

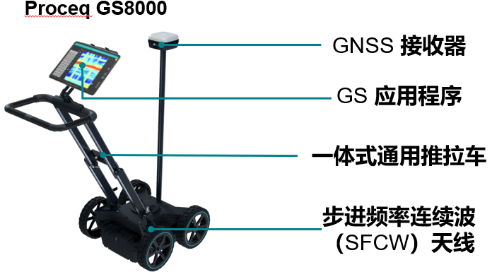

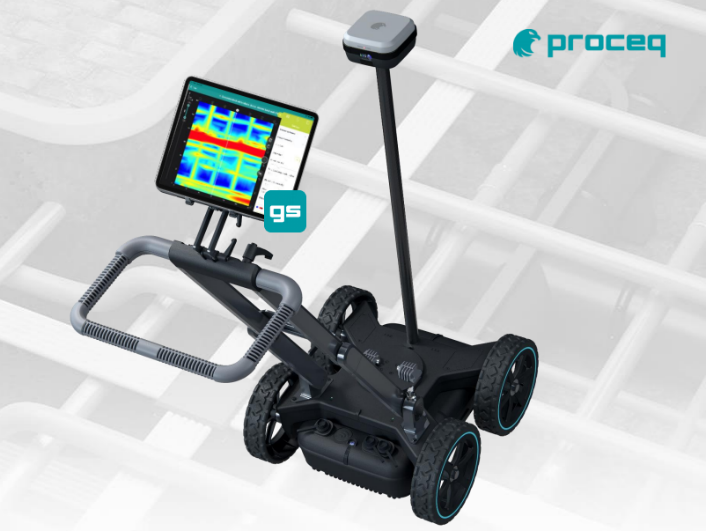

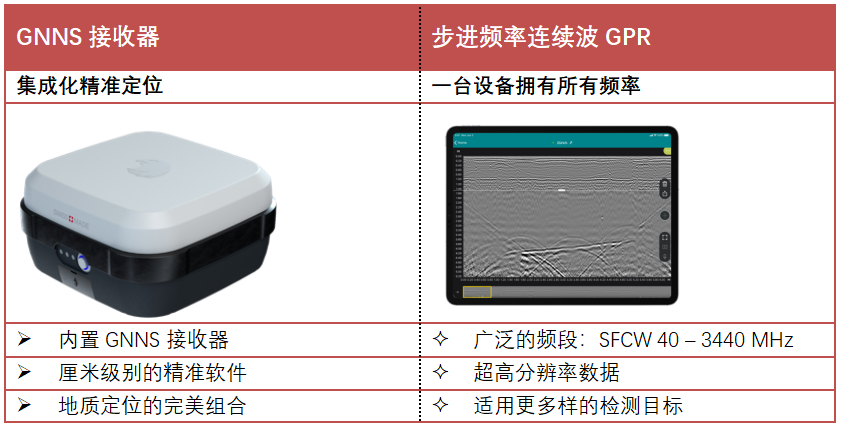

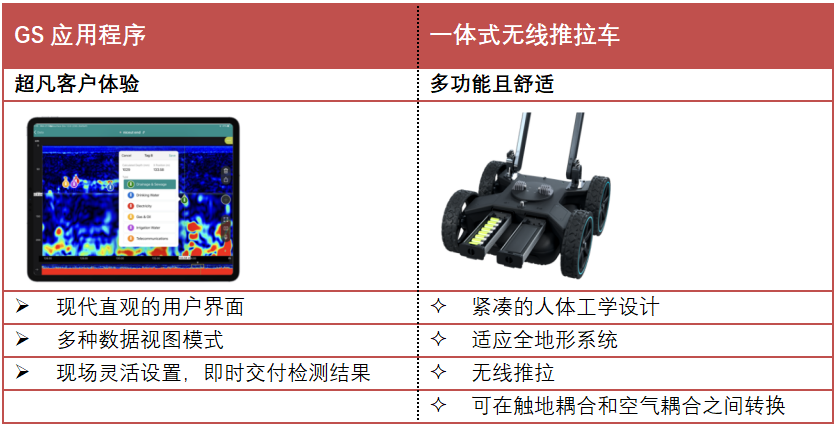

设备结构




探地雷达主要由主机(主控单元)、发射机、发射天线、接收机、接收天线五部分组成。其他还可能包括定位装置、电源以及手推车等。传统探地雷达受限于需要配置不同频段天线,以至于设备繁重,甚至需要多人协同合作才能顺利操作使用。


GS8000探地雷达受益于步进频率连续波的雷达技术,有效的把这些部件都集成在一个手推式探地雷达之上,便于客户操作使用,能够有效便捷的适应多种环境。











应用效果



行业展望

随着各类技术的成熟,市场需求的扩展,探地雷达的技术进步必然的要朝着以下方向发展:

■ 功能专业化。为满足某种单一探测对象或特殊探测目标而设汁,解决某一方面具体问题,如专用公路路面检测雷达、混凝土无损检测雷达;


■ 小型化。通过同化高速信号处理芯片(DSP)以及液晶显示面板使得仪器体积和重量大大降低,便于携带和野外施工。主控采集单元轻便,可单人走动测量;


■ 多功能、多通道。多道或多阵列天线的开发和应用,实现三维数据采集、提供更丰富的地下信息。



GS8000 步进频率探地雷达正是朝着这些目标研发与设计的,优秀的开发理念,让GS8000快速适应市场需求,满足客户期待。


瑞科仪器作为Proceq的长期合作伙伴,立志为您提供最满意的雷达设备,最优质的客户服务。还有更多优秀的设备,欢迎随时垂询风里雨里,我都在这等你!
