Sisgeo DEX系列 沉降-测斜仪

时间:2020-6-19    来源:瑞科仪器微信公众号    查看次数:2970

​可实现深部沉降监测自动化

意大利Sisgeo DEX系列 沉降-测斜仪

导读


在工程建设蓬勃发展的今天,各种复杂而大型的工程建筑物日益增多,这些建筑物改变了地面状态,并向地基展开了严峻的考验。巨大的荷载压力,迫使地基土因受到压缩而发生竖向变形或下沉,由此而产生沉降。


沉降对建筑物危害很大,它不仅容易使建筑物产生附加应力而引起裂缝,甚至局部构件发生断裂,危及建筑物的安全。因此地基基础设计时应对沉降进行估算。同时,为了保证建筑物的正常使用寿命和安全性,并为以后的勘察设计施工提供可靠的资料及相应的沉降参数,建筑物沉降观测的必要性和重要性愈加明显。


长期以来,地表沉降监测大多采用几何水准观测、静力水准观测、深标点水准仪等方法,这些观测方法可以实现自动化监测。而深部位移监测大多采用磁性分层沉降仪观测方法,这是一种人工监测占多数的方法,无法实现自动化监测。

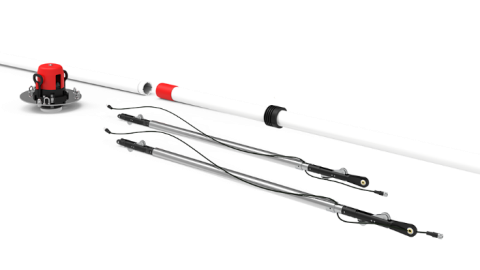

今天,小编给大家带来一款为沉降观测而设计的出色仪器:来自意大利SISGEO公司的DEX系列沉降仪,该沉降仪可以实现自动化沉降监测。其组成如下图所示:

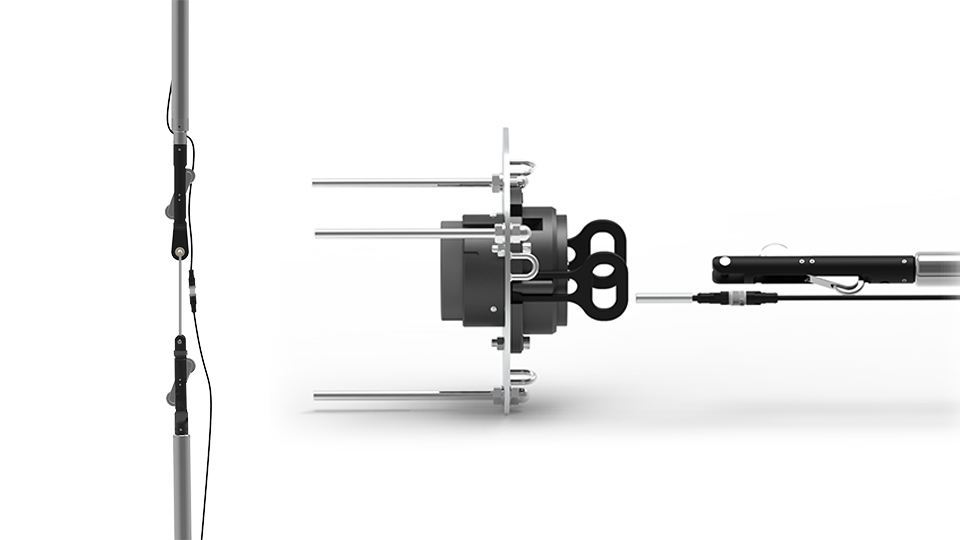

DEX、DEX-S探头

顶盖及探头

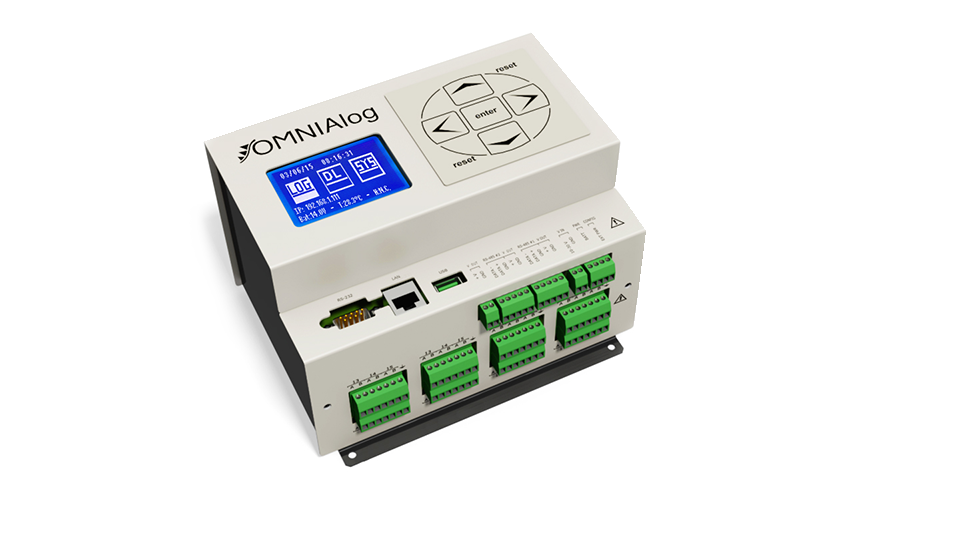

OMNIALOG 数据记录器


DEX系列沉降仪


DEX系列共有两种:DEX-S 沉降-测斜仪和DEX固定式沉降仪


1

 DEX-S



DEX-S沉降测斜仪是一种3D探头,由两个传感器组成:一个是用于读取水平轴向位移的高精度双轴微机电系统(MEMS)测斜仪;另一个是用于监测垂直位移的高性能非接触式磁性传感器。


安装在钻孔中的探头链具有独特的优势,通过安装有探头链的测斜管可以传回其周围地面的3D剖面图。


2

 DEX



DEX沉降仪与DEX-S类似,但没有测斜传感器,有一个用于监测垂直位移的高性能非接触式磁性传感器。因此DEX探头链仅适用于读取垂直位移。



3

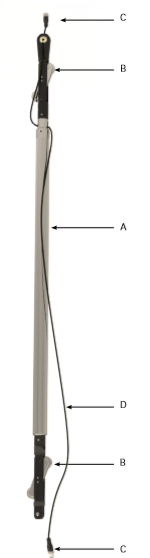

 DEX-S和DEX组成


(1)精确的位移传感器和双轴MEMS测斜仪(DEX-S),安装在防水的不锈钢机身中(A);


(2)用于信号数字化的电路板(仅限数字模型);


(3)轮组件(B)沿测斜管的凹槽滑动;


(4)出厂时已在电缆(D)上组装的公母连接器(C)(仅限数字型号);


(5)在工厂组装的单根信号电缆,不带连接器(仅限模拟型号);

DEX-S和DEX组成


4

应用领域广泛

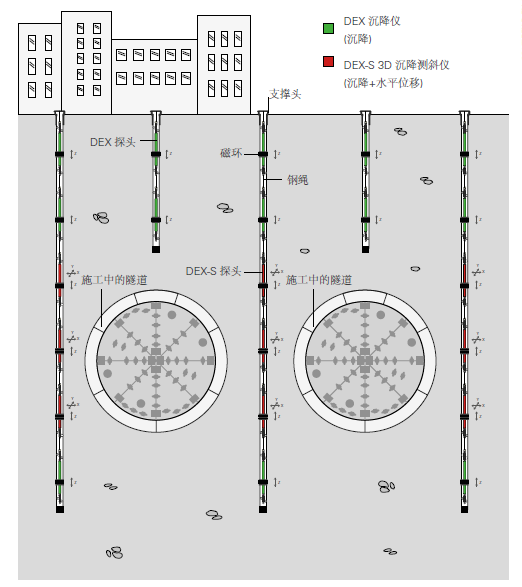

(1)监测隧道和地下连续墙的3D变形


(2)监测大坝基础的沉降


(3)监测大坝和落石区的水平位移


(4)可监测深达200 m的沉降






5

特征及优势






(1)连续自动化监测


(2)3D钻孔剖面图


(3)可拆卸,可重复使用


(4)利用单孔节省成本


(5)能够使用DEX-S和DEX沉降仪探头的混合链





数字式DEX、DEX-S 和模拟式DEX、DEX-S


为了匹配用户的不同需求,DEX系列沉降仪设计了两款适用于不同要求的版本:数字式DEX、DEX-S 和 模拟式DEX、DEX-S


1、数字式DEX、DEX-S通过RS485通道进行数据采集处理,以数字信号输出的方式进行监测,拥有更出色的精度和分辨率,适用于复杂的监测系统。


2、模拟式DEX、DEX-S则通过模拟信号输出的方式进行监测,在一些要求标准稍低的领域可以选用,它适用于简单的监测系统。

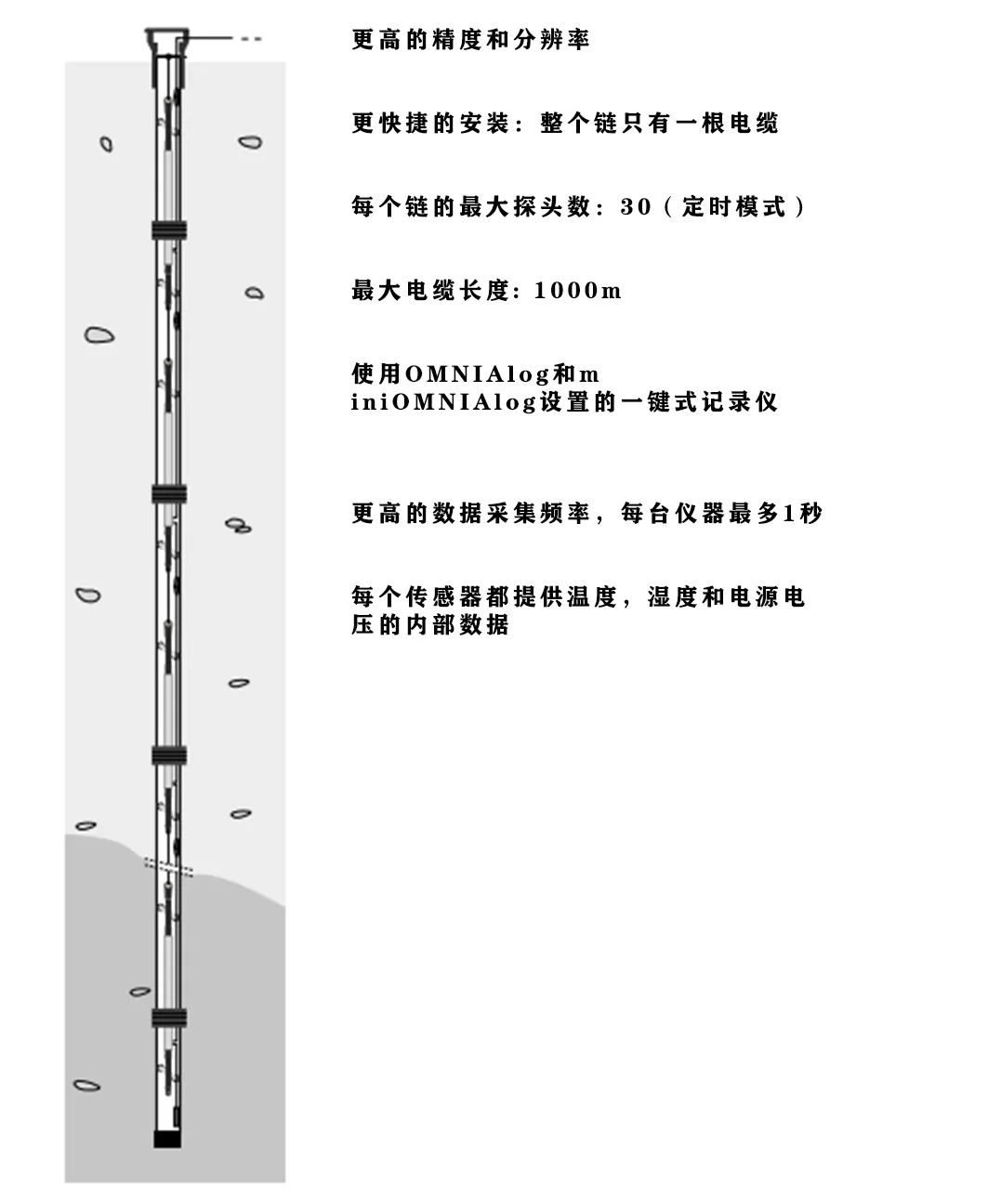

数字式DEX、DEX-S

数字信号输出

(适用于复杂的监控系统)

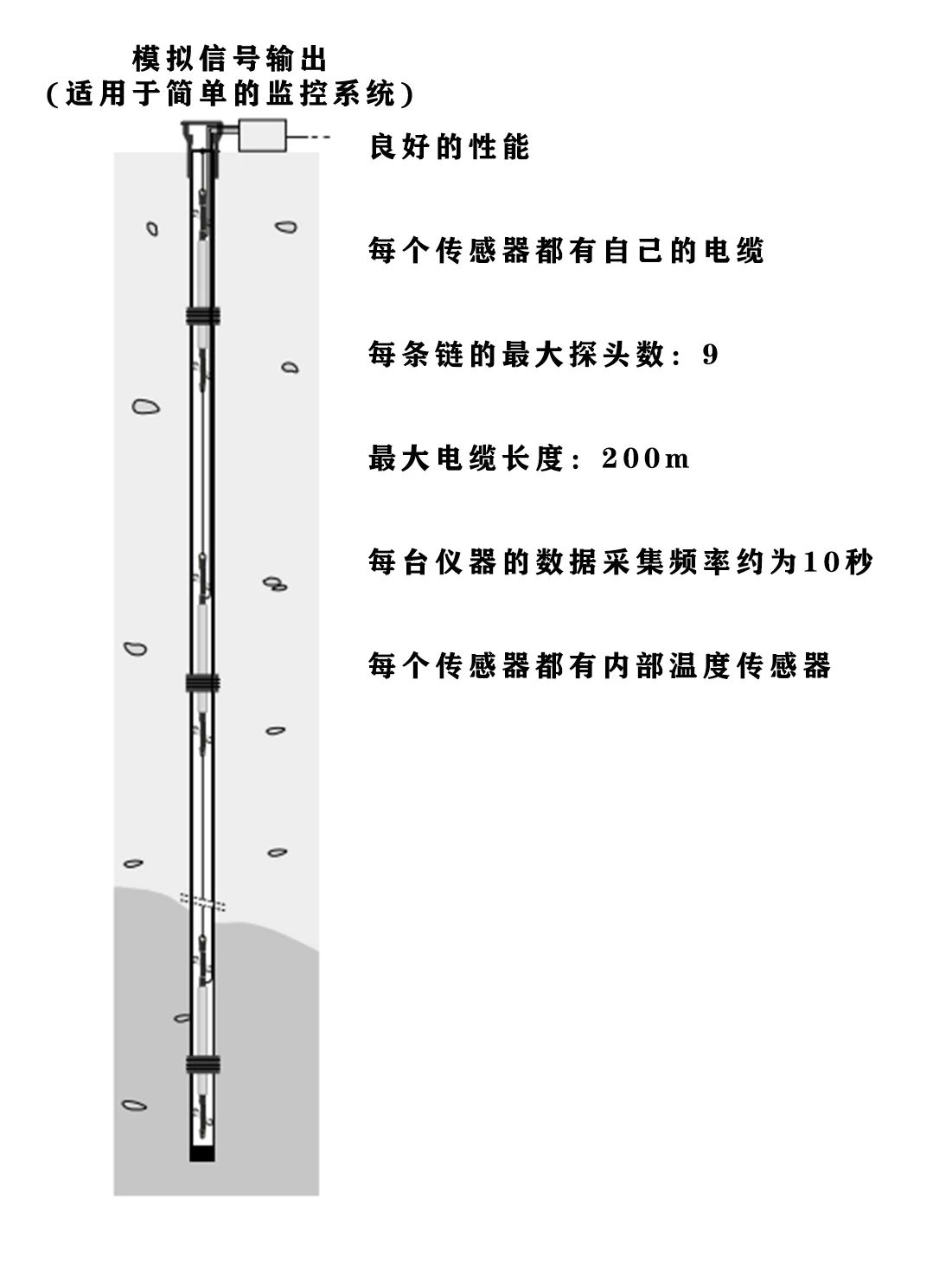

模拟式DEX、DEX-S


 性 能


出色的设计只是仪器的一部分,性能才是我们更关注的要素,DEX系列沉降仪同时提供多种规格的传感器供用户选择,接下来一起看看吧。


1

传感器性能

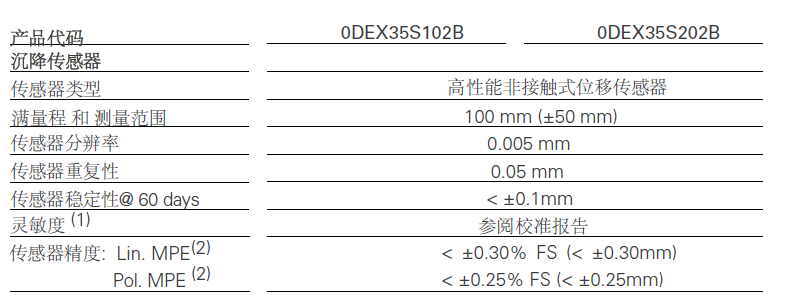

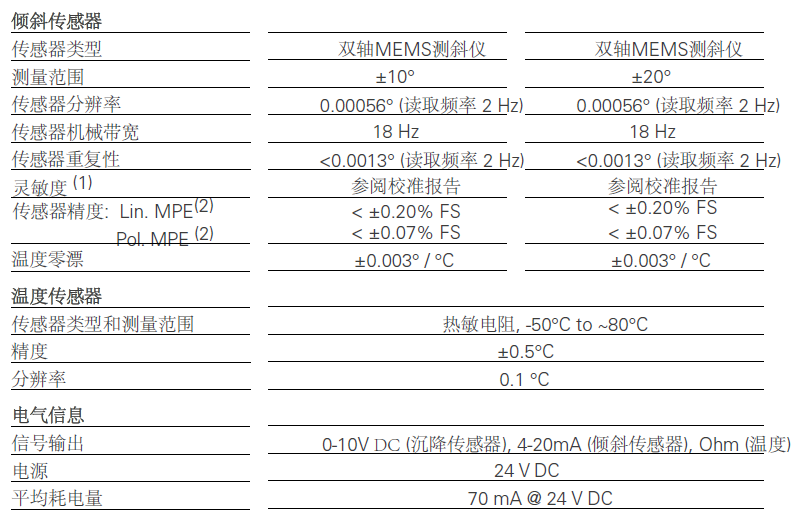

DEX-S沉降测斜仪

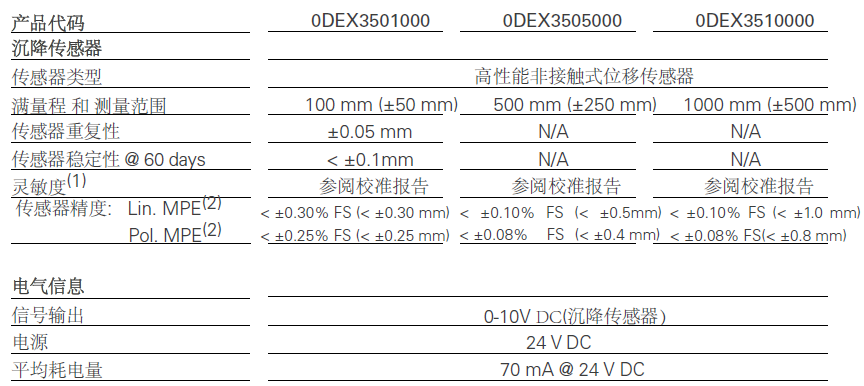

DEX 沉降仪


2

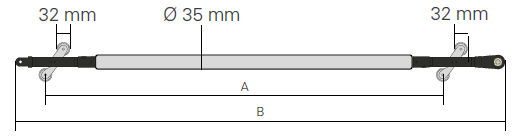

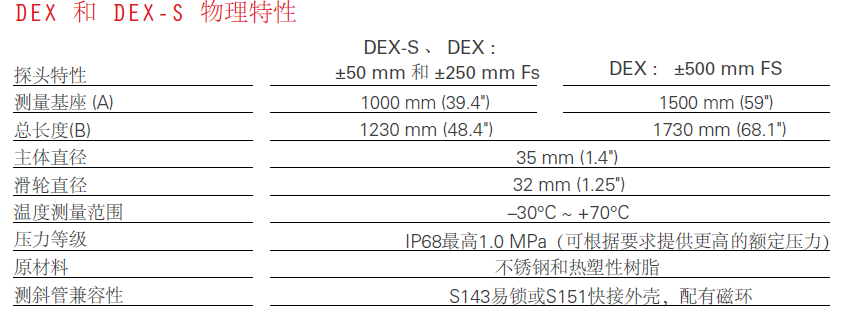

物理特性


适应垂直布设和水平布设


DEX系列沉降仪 不仅可以在垂直方向布设,也可以水平或者近水平方向安装,能够适应不同的安装环境

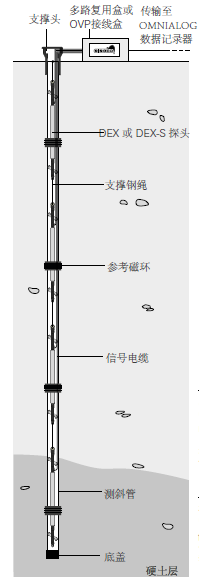

垂直布设示意图

垂直布设

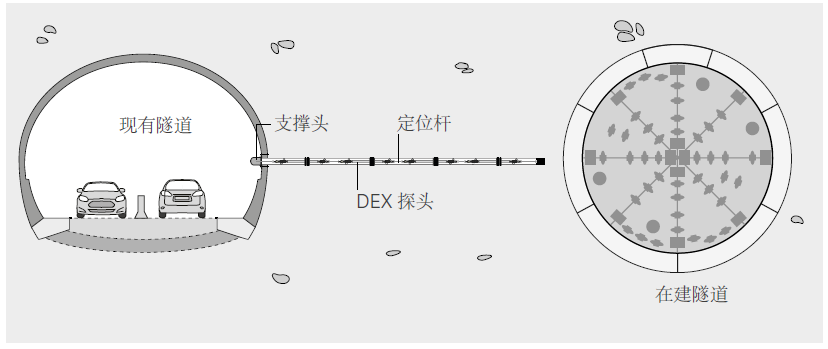

水平布设示意图

水平布设


应用实例及示意图


1

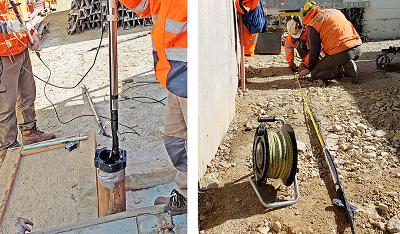

现场安装


现场安装

2

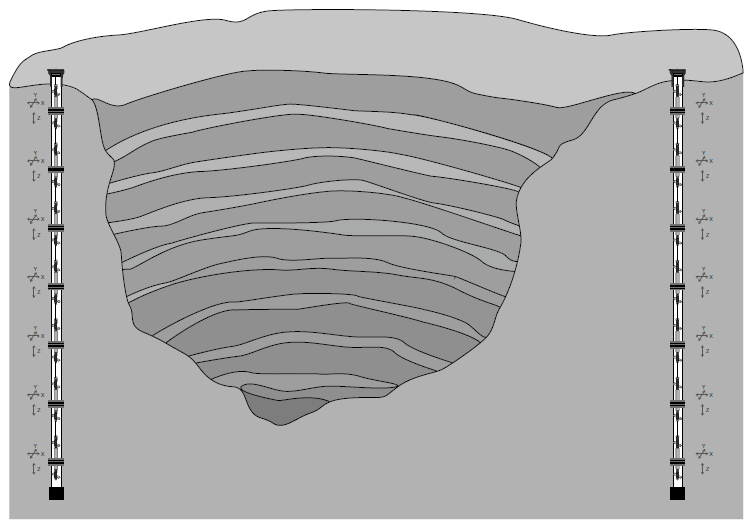

数字式DEX-S沉降-测斜仪

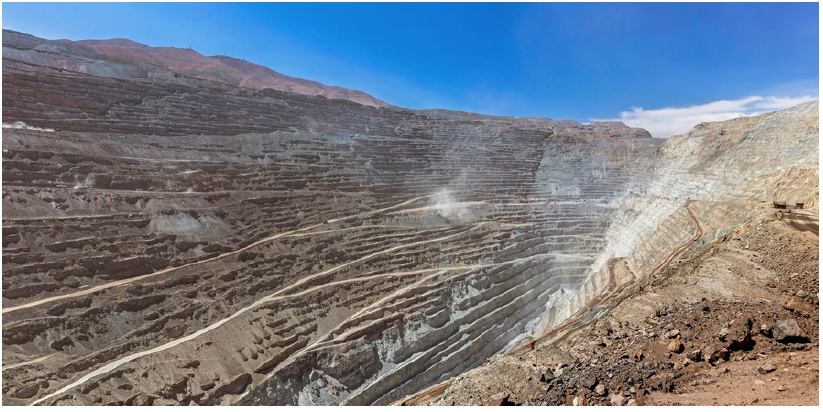

在露天矿中的应用实例



3

DEX / DEX-S在搅拌桩中的应用实例



4

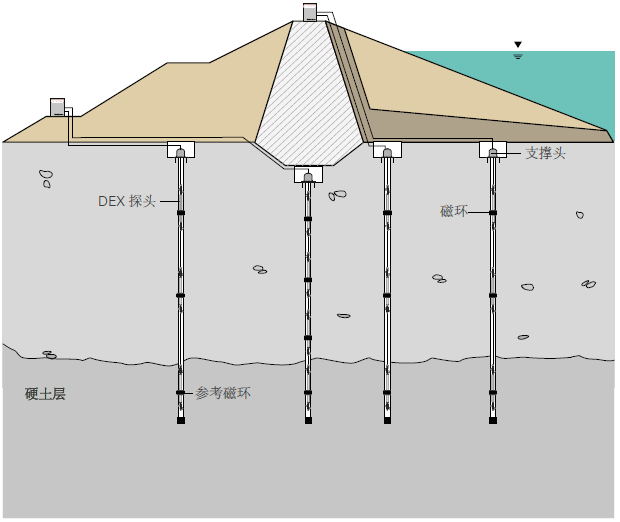

 在堤坝基础上的应用实例



5

 DEX 沉降仪水平铺设的应用实例




 结  语


沉降观测的重要性毋庸置疑,按现行规范规定,高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。特别在高层建筑物施工过程中,应用沉降观测加强过程监控,指导合理的施工工序,预防在施工过程中出现不均匀沉降,及时反馈信息,为勘察设计施工部门提供详尽的一手资料,避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝,造成巨大的经济损失。


而相较于传统的几何水准观测、静力水准观测、深标点水准仪、磁性分层沉降观测等沉降观测方法,DEX系列沉降仪具有更出色的特点,在自动监测的过程中能稳定精确的实时采集数据,能适应不同环境、不同要求。在多样选择的同时,能够提供优质的使用体验,是进行沉降监测的重要帮手。


感谢您的耐心阅读,如想进一步详细了解DEX系列 沉降-测斜仪,可联系瑞科(广州)仪器科技有限公司,随时欢迎您的叨扰喔!
