PILETEST BIT-钻孔倾角测试仪
时间：2020-6-19 来源：瑞科仪器微信公众号 查看次数：3695
钻孔倾角测试仪(英国）
随着我国工程建设蓬勃发展,桩基础已成为越来越重要的一种基础形式。钻孔灌注桩基础由于承载力大、施工方便的特点而在众多的桩基础形式中独占鳌头。如何确保钻孔灌注桩基础的质量是保证结构安全的重要环节。有人这样给桩下过一个定义:桩是垂直或微斜埋置于土中的受力杆件。因此确保基桩质量最重要的一点就是要保证基桩的埋置方向及其杆件特性，通俗一点讲就是保证基桩的倾斜度符合设计和规范的要求。根据 《建筑基桩检测技术规范》(JGJ106-2003)的规定，钻芯孔的垂直度偏差不大于0.5%，在如此严格质量要求下，严谨准确的定量钻孔倾斜就成为了重要环节，而PILETEST BIT-钻孔倾角测试仪正是在这一作业环节中，能为我们提供巨大的帮助。
接下来，就让我们一起来了解PILETEST BIT-钻孔倾角测试仪吧！
一
特征及优势
所有打桩规范都规定了桩轴与垂直方向的允许偏差。一般限制在1.33％（英国ICE）和2％（美国FHWA）之间变化。在地下连续墙和咬合桩中，规范通常更严格。优势如下：
简便性
与传统系统不同，BIT使用螺旋钻/铲斗本身作为扶正器，因此不需要庞大的系统。BIT可以快速准确地确定干孔和湿孔倾斜度，确定它们是垂直或倾斜的。
规范性
BIT符合ASTM D8232-18标准。
实时性
在钻孔过程中，可以多次快速测试大钻孔和地下连续墙，以实现实时的纠正措施
全面性
完成桩的倾斜度可以通过跨孔测试管来测量
二
系统组件
1.BIT仪器，由微控制器驱动，与外围设备进行无线通信，耐用的电缆与传感器连接。
2.传感器包括精密双轴测斜仪和陀螺仪，防水深度达160m。
3.无线深度编码器。
4.安装有软件和蓝牙通信功能的Android智能手机或平板电脑（不包括在内）。

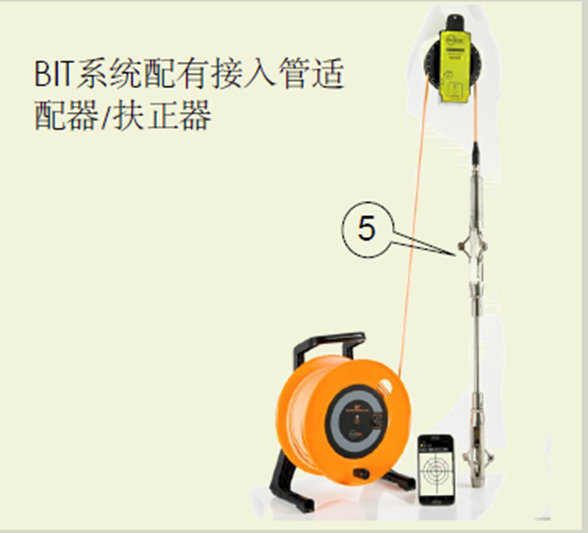

5.进出管适配器/扶正器（可选）

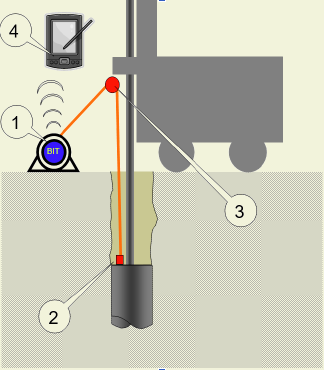

原理图 1
原理图 2
三
配件略览
1

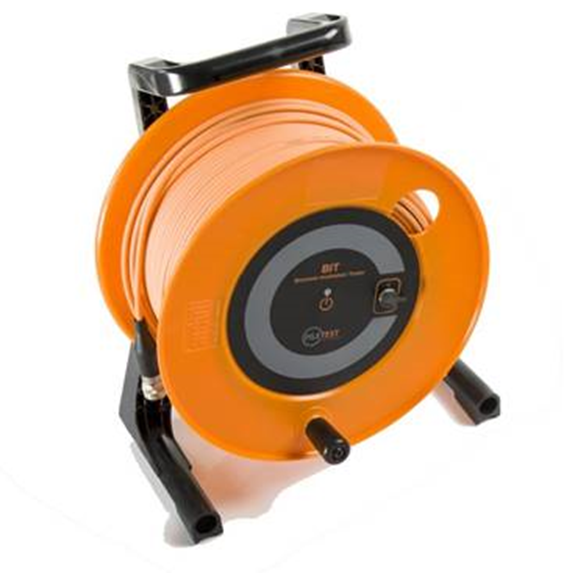

BIT 主机内部电缆盘
主机安装在防溅电缆盘内，标准长度为100米，其他长度可特殊定制。主电子单元包括一个带内置充电器的可充电锂离子电池、信号调理电路、一个2.4Mhz无线收发器（用于与深度编码器通信）和一个与计算机通信的蓝牙模块。
主机内部电缆盘
2

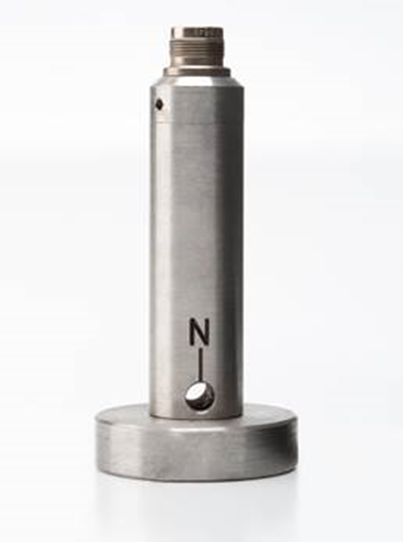

BIT传感器

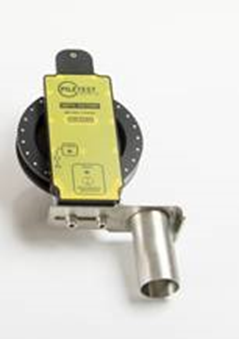

该传感器包含一个测量倾角的精密双轴测斜仪和一个固态陀螺仪，在铲斗旋转时跟随传感器的轴承一起旋转。钻头传感器电子元件封装在坚固、防水、外径为25mm的不锈钢圆筒内。
带安装盘的BIT传感器
3
无线深度编码器
防溅深度计配备了精度为10mm的磁编码器和将深度读数传输到主机的无线模块。
无线深度编码器
4

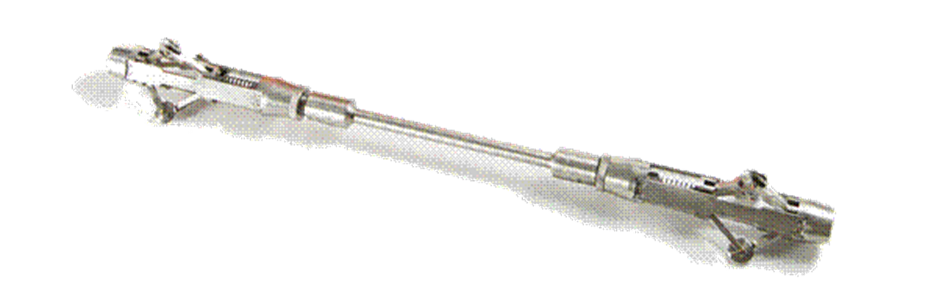

管接头（可选，用于管内测试）
标准管接头安装在内径45mm至67mm的检修管内。其他尺寸可特殊订制。
管接头
注：其他配件将在订购时一一列出，本文便不一一列举
四
实际操作与理论支持
1
实际操作
在开孔中，倾斜仪刚性地连接到钻头（铲斗或螺旋钻）并且深度编码器悬挂在钻机上。然后将铲斗降低（最小轴转动）到开孔中。在倾斜读数的预定深度处停止下降，并且通过对倾斜度进行积分来实时计算偏差。当将铲斗向上拉到地表时，重复该过程。产生的闭合误差分布在整个深度上。通过可选的进出管适配器，BIT还可以检查钻孔桩的倾斜度。
操作视频☝
若打不开视频，可查看瑞科仪器公众号查看操作视频，或是点击以下链接查
看微信原文观看操作视频https://mp.weixin.qq.com/s?__biz=MzUxODkxMjkyNA==&mid=2247484897&id
x=1&sn=1261845fdc4f5842559b3d75219c674d&ch
ksm=f980eb12cef76204aacb3e5ff18c808a669d33b4

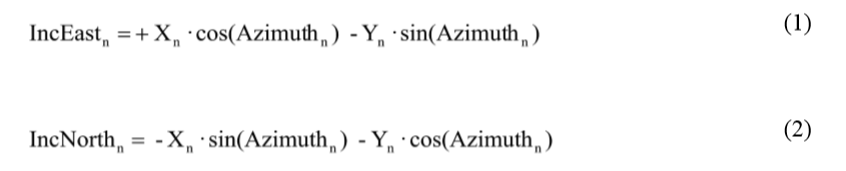

(1)对于编号为[n]的每个测试点，X-Y方向的倾斜通过以下关系转换为n-E方向的倾斜
(2)对于深度=D处编号为[n]的每个桩号，桩轴在n-E方向上的偏差计算如下。

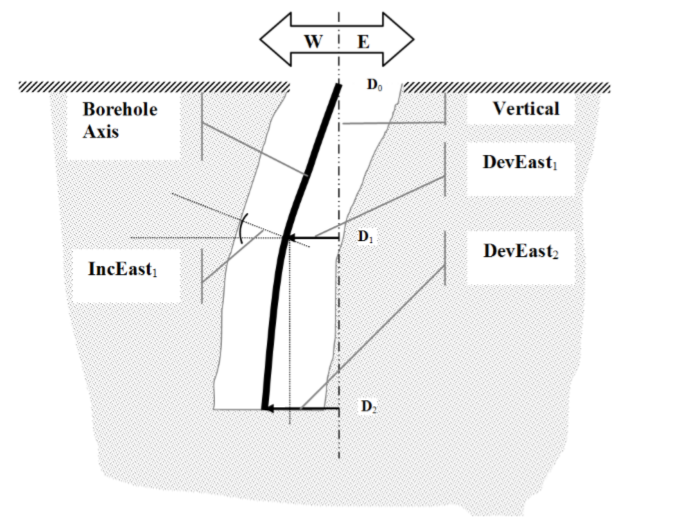

倾斜度和偏离
以极向量表示的组合偏离为：
(3)理想情况下，对于最终表面读数N，总计算偏差rn应为零。
(4)如果闭合误差rn小于预先确定的阈值（表示为桩长的分数），则闭合误差在所有挡块之间成比例分布。
(5)如果闭合误差rn超过阈值，操作员将收到警告，并可能需要重复测试。
(6)对于每个停止点，将校正的向下和向上偏差进行平均并转换为极坐标。

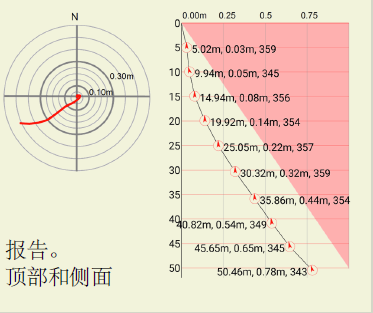

生成报告
五

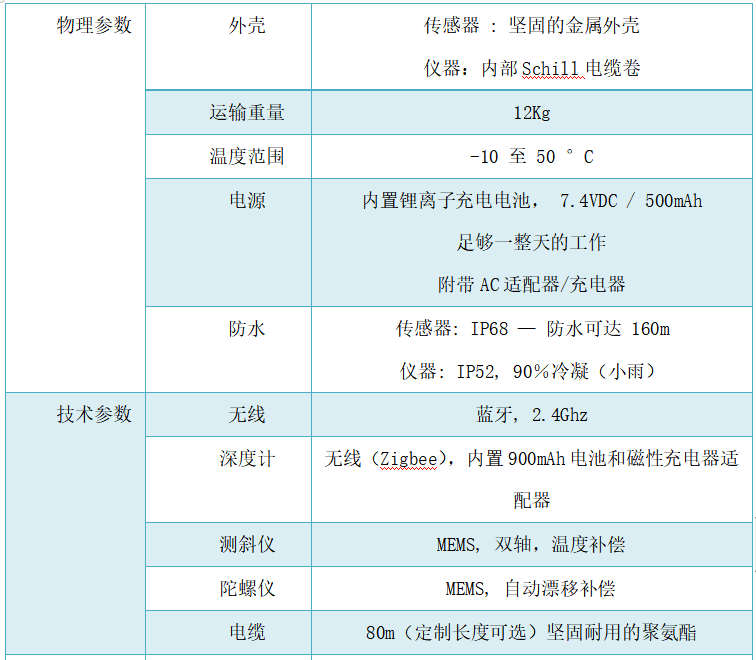

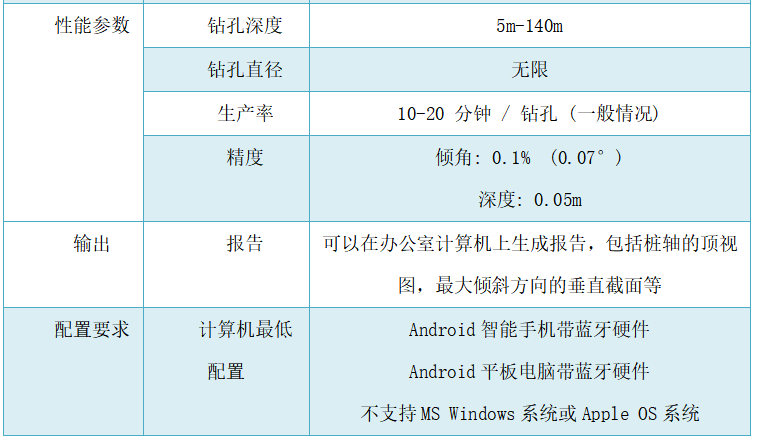

技术参数
结束语
在实际钻孔施工中,由于地质条件、钻孔机具、施工操作人员等因素的影响,导致桩孔会产生局部的偏移或扭曲。一般来讲,实际的桩孔中轴线不是一条绝对的直线。而在钻孔灌注桩施工过程中, 能否保证桩的垂直度满足施工规范与质量评定标准的要求, 是衡量该桩施工质量与承载能力的关键指标。倾斜度检测成为控制性检测项目, 要求检测快速、可靠。
因此施工企业、监理单位有必要采用一种现场可操作性强、简单易行、使用方便的快速检测方法, 且能保证倾斜度的检测精度, 提高速度,保证灌注桩施工的连续性。而PILETEST BIT-钻孔倾角测试仪出色的测试精度，便捷的操作，简便的操作系统，正是在钻孔倾角测试过程中最有力的助手。
感谢您的耐心阅读，如想进一步详细了解钻孔倾角测试仪，可联系瑞科（广州）仪器科技有限公司，随时欢迎您的叨扰喔！
