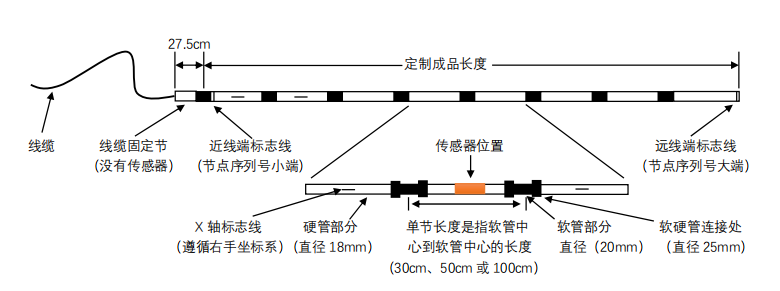

阵列式位移计（柔性测斜仪）是一款灵活柔韧的、标准的三维测量 系统。使用一组精密的微电子机械系统加速度计（MEMS）阵列和经过 验证的计算程序测量二维、三维变形。没有优先轴，自由弯曲并可以竖 直和水平安装。使用加速度计测定单个节相对于重力方向的倾斜。根据 制造时生成的校准文件，加速度计轴是对齐的，对每一个 X、Y 和 Z 形 成一个连续的正交轴。

阵列式位移计（柔性测斜仪）没有明显的形变，因此应垂直面向预 期位移的方向：竖直方向、水平方向或者两者之间。使用阵列式位移计 测量时要选取一个相对稳定的地面或测量点。

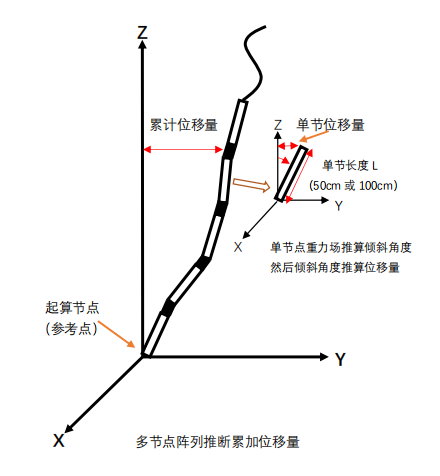

使用加速度计测定单个节相对于重力方向的倾斜。根据制造时生成 的校准文件，加速度计轴是对齐的，对每一个 X、Y 和 Z 形成一个连 续的正交轴。

对于竖直安装的阵列式位移计，在软件内完成的三维计算测定每节 三维位置和方向。水平方向安装的阵列式位移计不能识别水平面内的移 动，所以是二维的。在任何情况下，都是在一个大的角度变化范围内获 得数据，用传统的测斜仪是不可能的。计算与起始点有关，通常选取稳 定的地层。阵列式位移计的数据以折线的形式在两维或三维空间呈现， 顶点代表关节中心的位置。

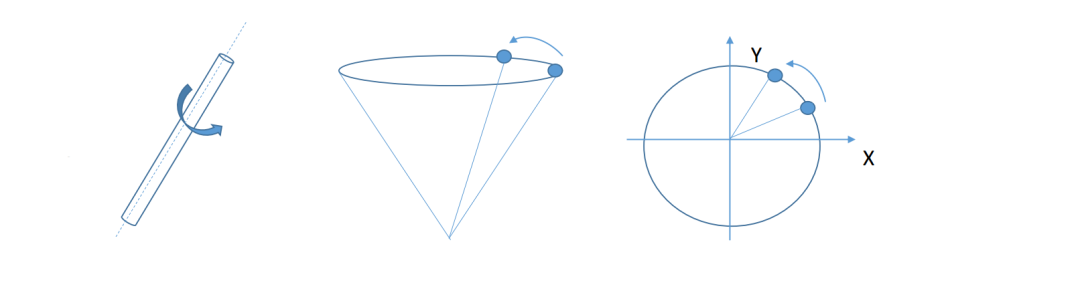

深部土体发生变形时，一般不会是一个方向受力，应该是多个方向受力的结果，在变形的过程中有可能测斜管（目前阵列式位移计（柔性测斜仪）等监测传感器都是安装在测斜管内）发生上半部分或者下半部分或者整体的扭转、旋转，如果发生这种情况，设备放在测斜管里面会随着测斜管的扭转也会发生扭转，这样角度会有变化，传感器是基于角度算变形量的，这样就会有非常大的误差进入计算，结果非常不准。华思测控公司的ADM阵列位移计独特的抗扭转校正功能可以把真实的变形量和扭旋引起的变形量剥离开来，分开计算，有力保障深部位移测量的准确性。

四维变形监测系统（柔性测斜仪）主要由阵列位移计、数据传输系统、监测预警云平台组成，阵列位移计实现对深层形变位移、表面形变位移、倾斜角度等要素进行实时监测，通过有线或无线的方式将监测数据实时送给监测预警云平台来处理、分析、存储、展示和发布数据，并对危险区域提前预警，可通过系统主页、手机短信、邮件等多元化预警提醒，实现系统互联互动。

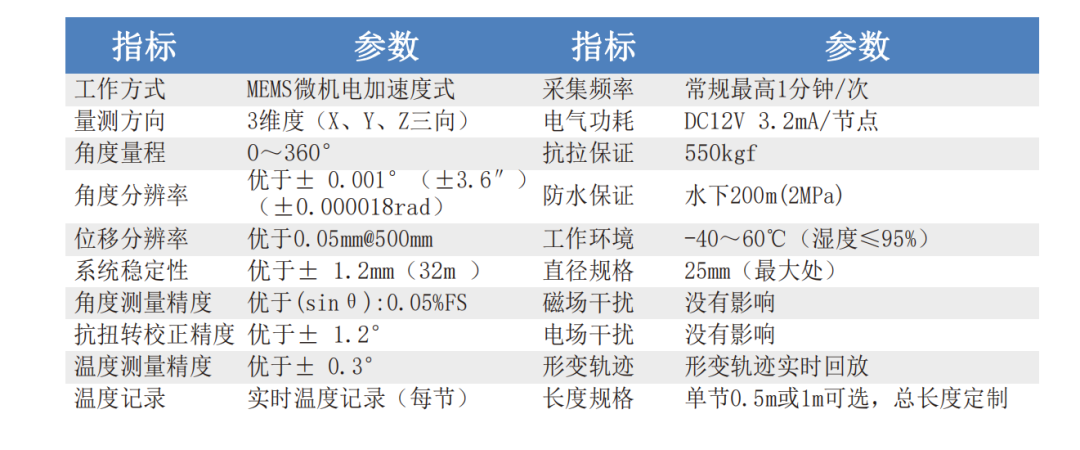

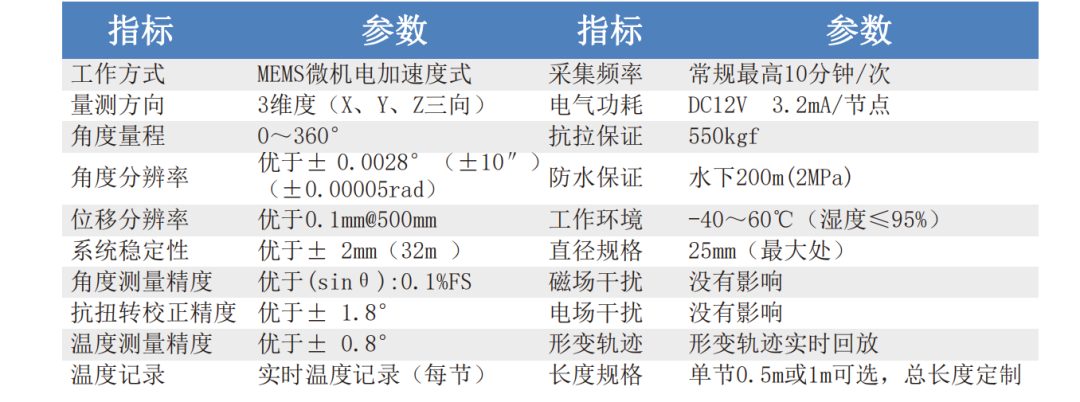

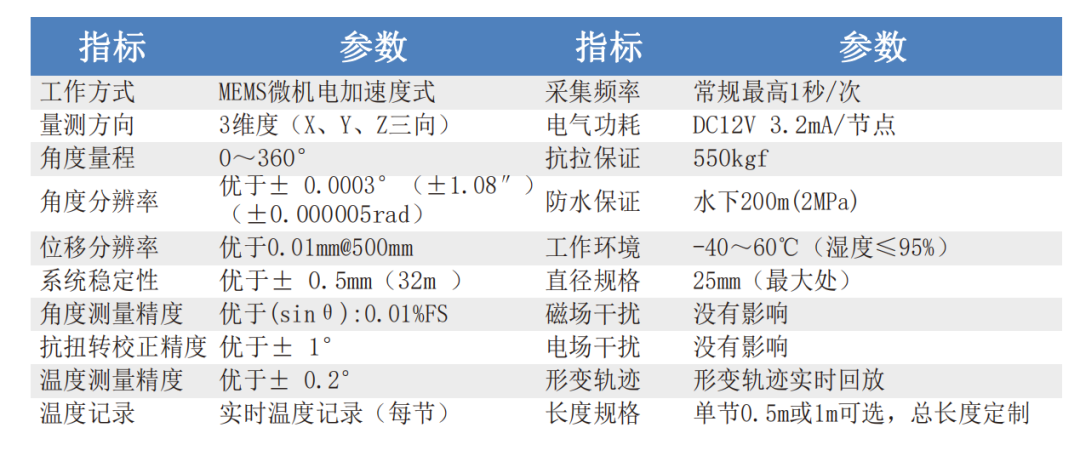

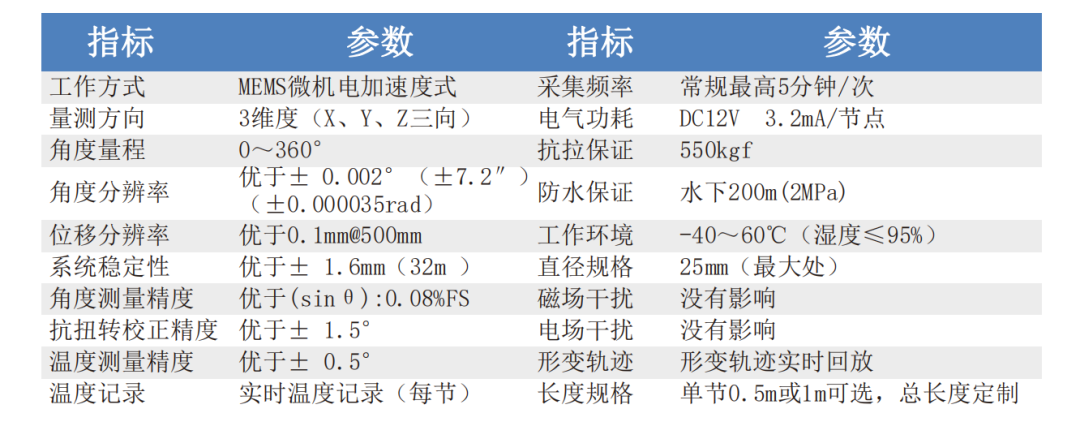

华思测控根据市场的需求，目前推出了四款阵列式位移计（柔性测斜仪），分别为ADMS高精度版、ADME经济版、ADMX国土地灾版和FDM基坑版。各版本的技术参数和价格有差别，用户可以根据项目的要求、预算选择合适的产品。

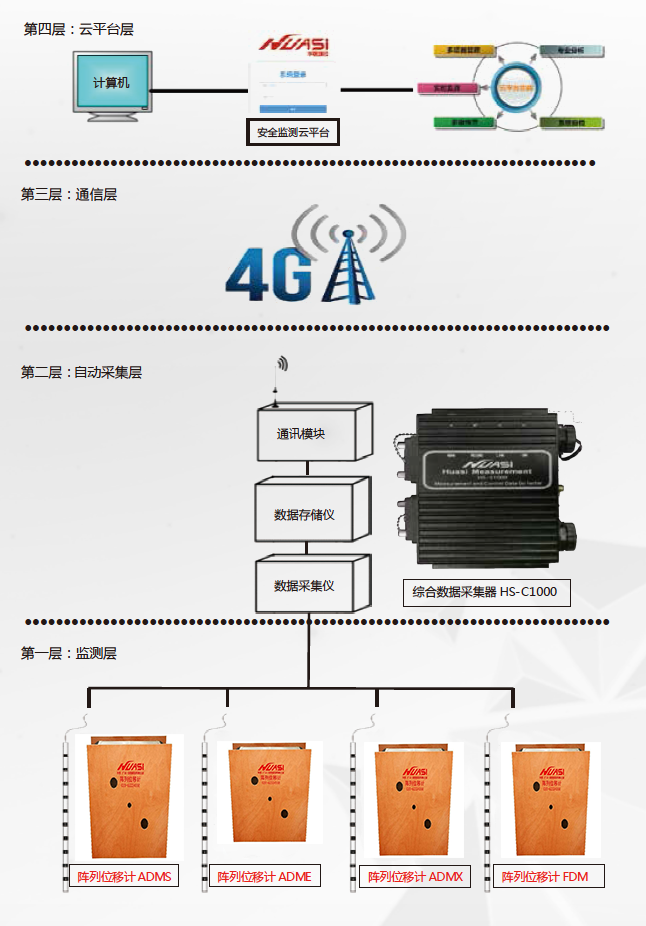

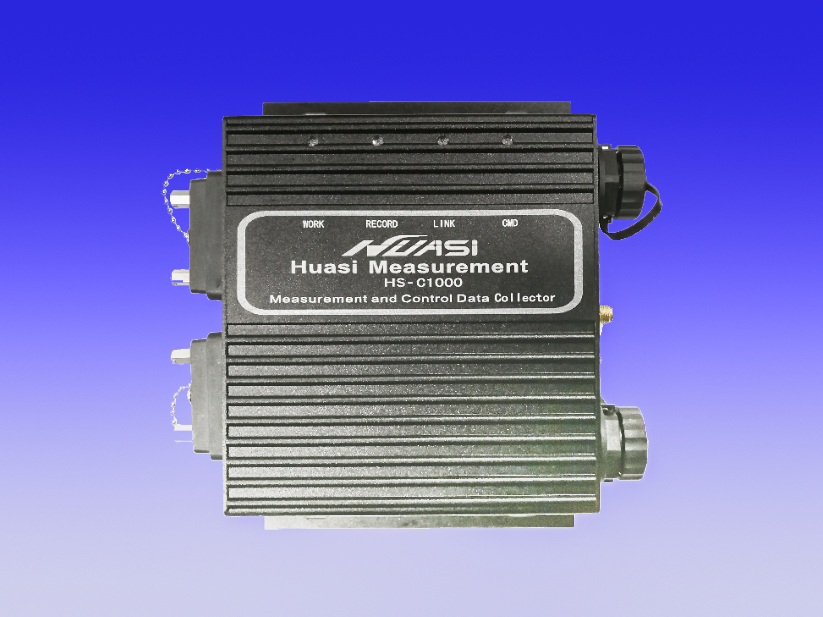

华思阵列位移计实时三维监测系统采用的综合数据采集器来实现数 据的采集、转换、存储、数据上传功能。采集层功能是完成阵列位移计 数据的采集、解析、存储、上传，设备包括数据转换器、数据记录器、数据传输器， 数据转换器完成阵列位移计的信号与电源的稳定转换；数据记录器完成阵列位移计原始数据的采集解析与存储；数据传输器把 转换和解析的数据传回云平台或者服务器。把数据采集器、数据记录器、 数据传输器集成在 HS-C1000 这款综合数据采集器中，支持 4G 全网通 通信，高度集成化的采集系统无需繁琐的采集设备，只需要一个 HS-C1000 就能轻松完成从数据的采集、解析处理、存储、传输等一系 列功能。并且该综合采集器可以兼容多条阵列位移计设备，高效并且节 省用户成本。

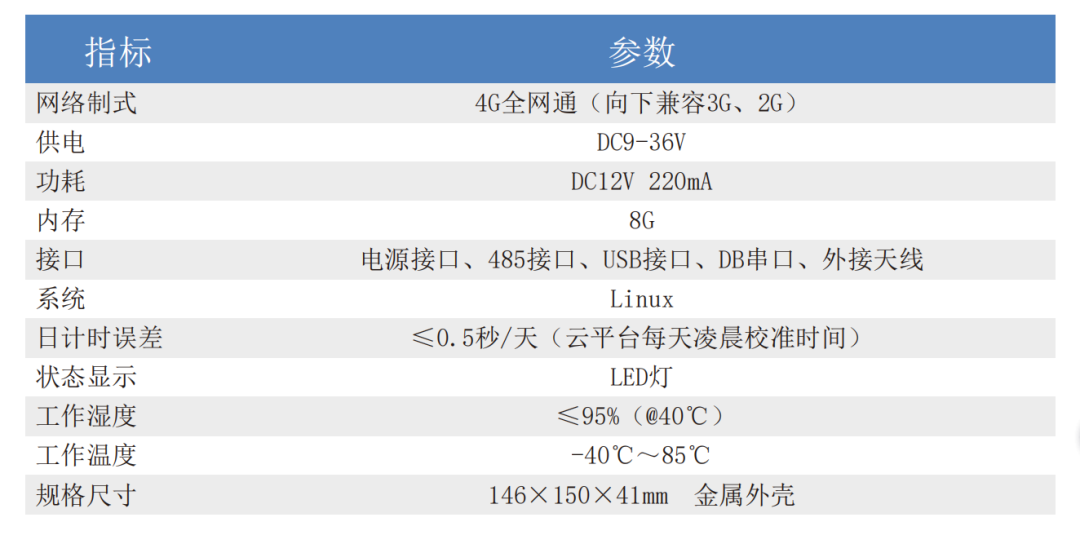

HS-C1000 技术参数

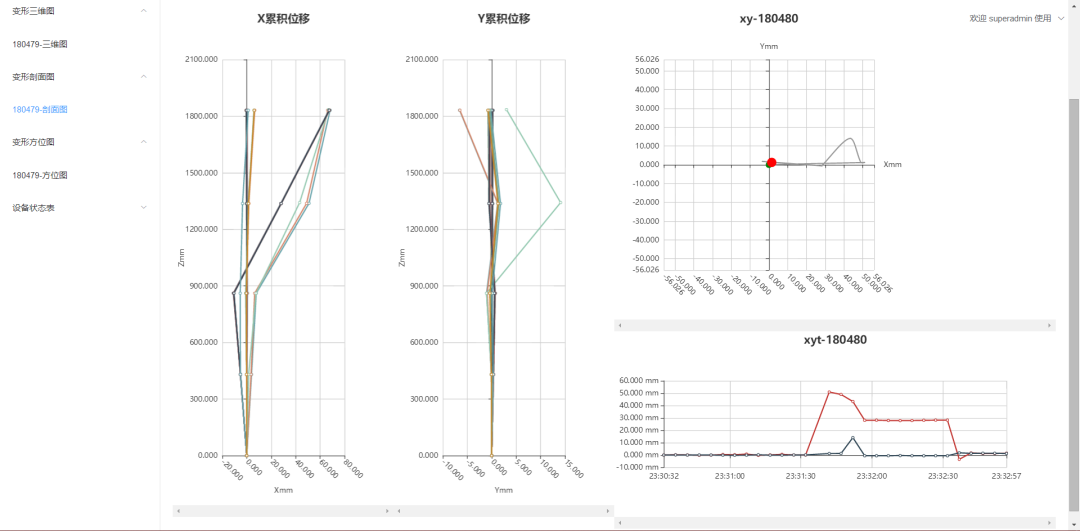

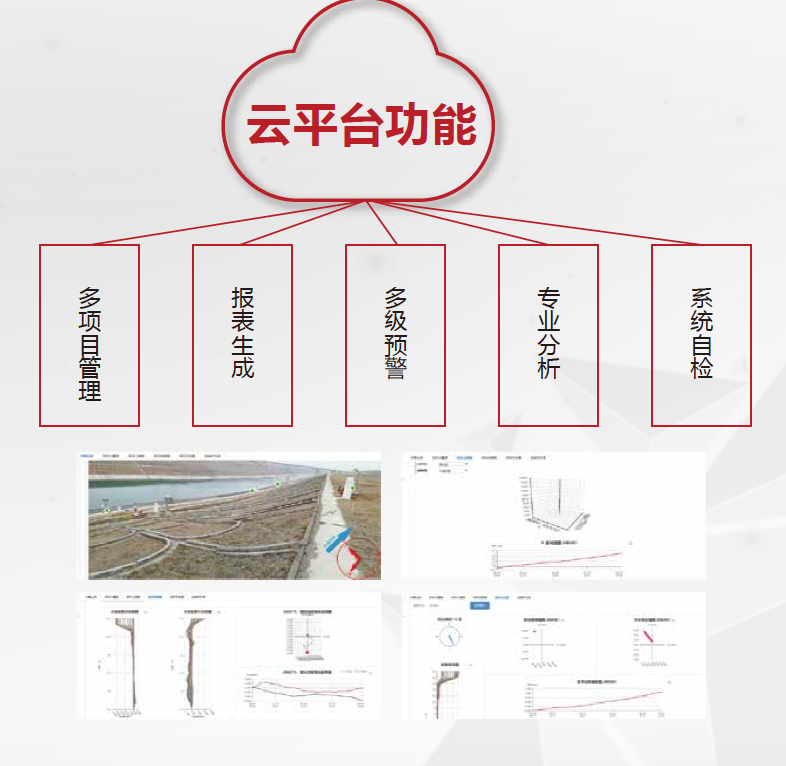

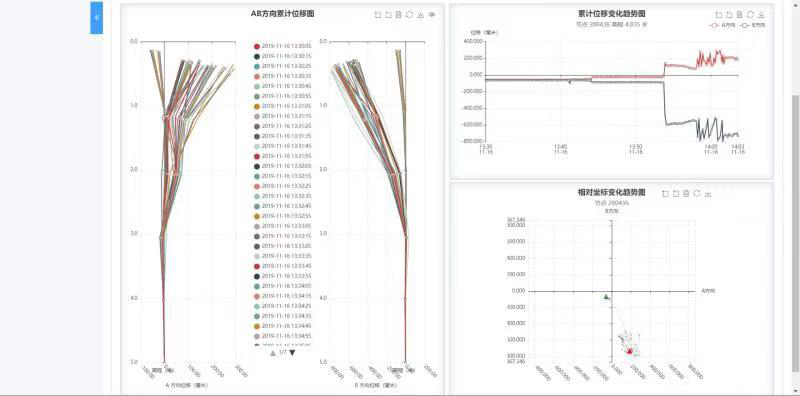

阵列位移计实时三维监测预警云平台适用于边坡滑移、隧道施工、 道路路基沉降、桥梁挠度、水利大坝沉降及侧移、建筑施工等多种实时 监测的项目，监测内容主要涵盖位移、倾斜、振动等。云平台具有监测 数据实时获取、云端综合处理、多样化图表展示、专业相关性分析、灾 害预警报警、报表统计等功能，可同时管理多项目多设备，提供安全可 靠、实时全面、及时有效的信息服务。

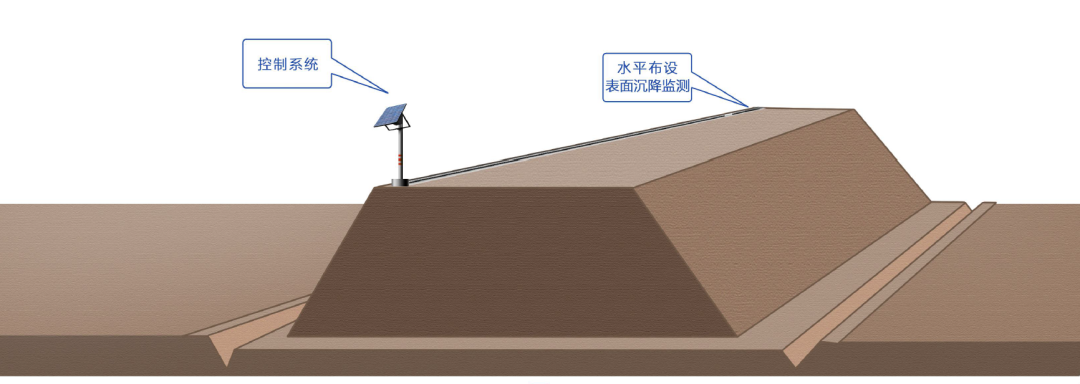

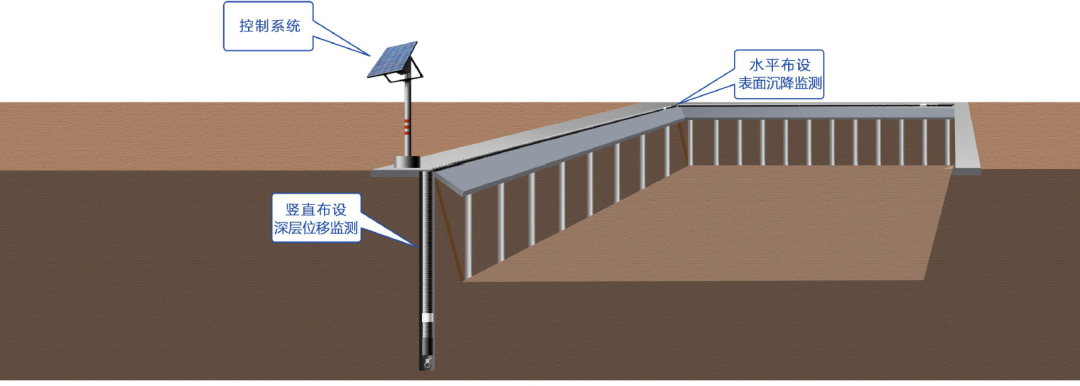

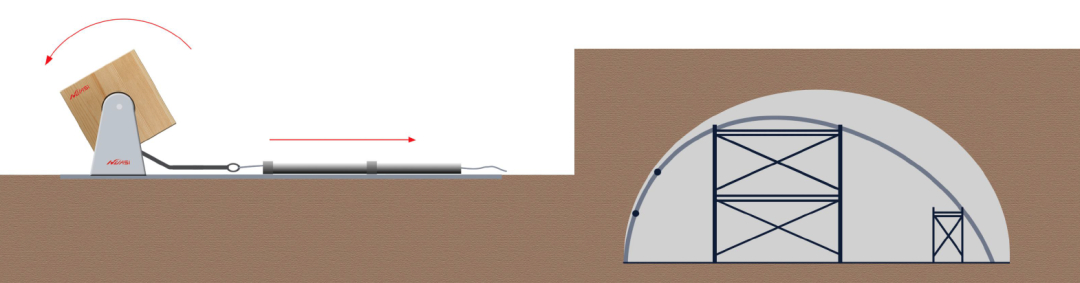

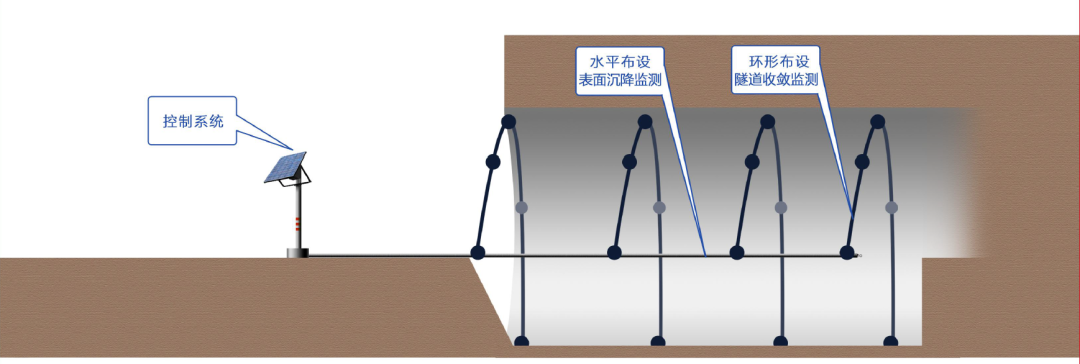

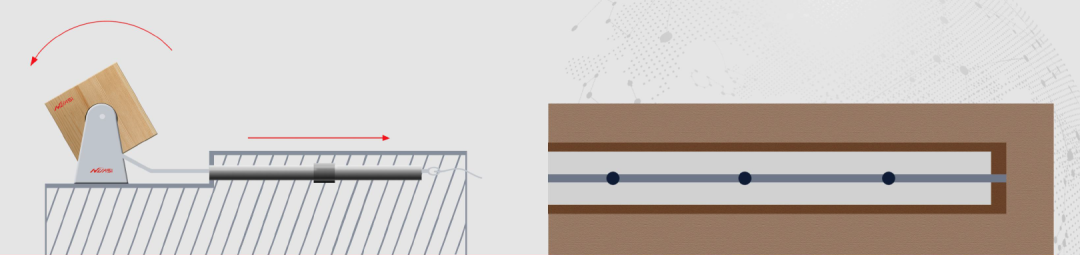

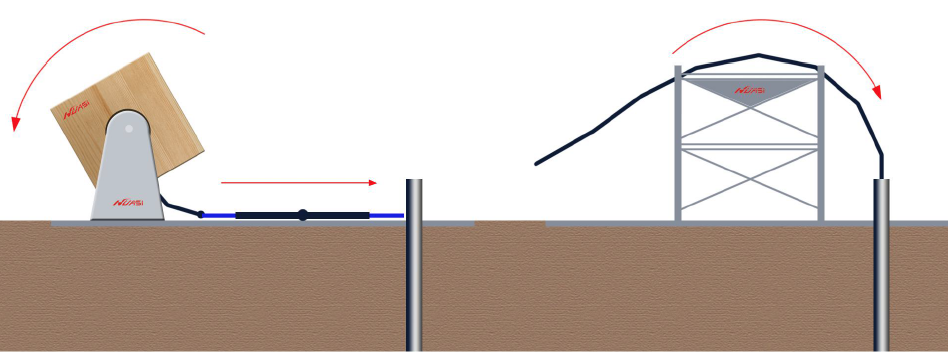

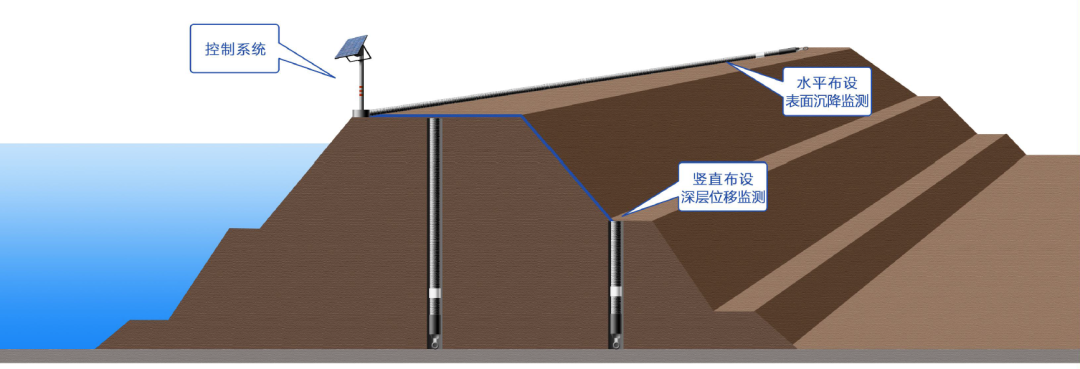

阵列式位移计的安装一般有三种方式，分别是垂直安装、水平安装和环形安装。垂直安装一般安装在测斜管内，用于测试土层的深部位移；水平安装一般埋设在土体中，用于测试土体的沉降；环形安装一般安装在隧道壁，用于测试隧道的收敛。

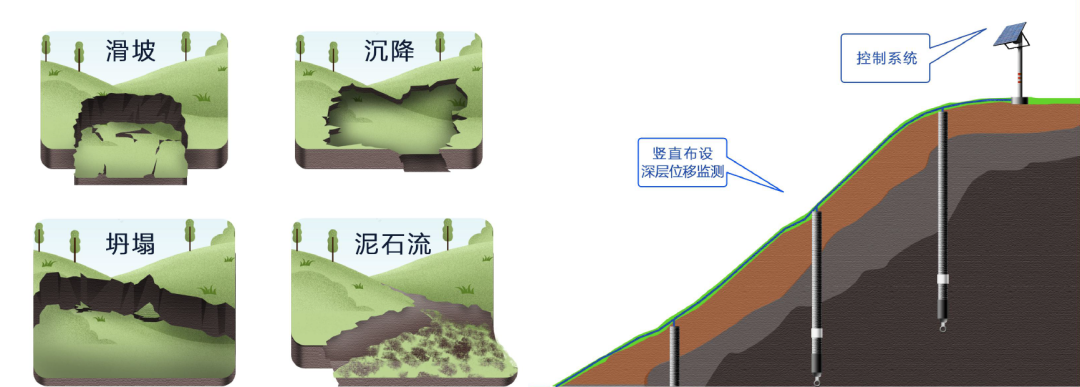

我国是世界上地质灾害最严重的国家之，自然变迁和人为破坏是地质灾害的主要成因，主要灾害形态包括滑坡、泥石流、地面坍塌、地面沉降和地裂缝等。

华思测控结合自身优势，提供精准可靠的深层位移实时三维监测方案，其施工便捷与稳定可靠性是其他方案所无法比拟的。

大坝安全监测的目的和意义众所周知，大坝安全监测有校核设计、改进施工和评价大坝安全状况的作用，且重在评价大坝安全。其浅层意义是为了人们准确掌握大坝性态；深层意义则是为了更好地发挥工程效益、节约工程投资。大坝安全监测不仅是为了被监测坝的安全评估，还要有利于其他大坝，也包括待建坝的安全评估。

随着我国土木建设的蓬勃发展，公路、铁路的建设工程日益增多。在施工和使用过程中，由于地质情况复杂,有可能引起地表或周围建筑物的变形和沉陷，危及安全且失事后果严重。路基是道路建设工程的一个重要组成部分，是承受结构重量和车辆载荷的基础，也是线路工程中最薄弱最不稳定的环节。因此，路基监测对控制道路工程质量，确保满足相关设计要求至关重要。

隧道的环境较为特殊，因此对隧道的安全性及稳定性进行监测就显得尤为重要。本监测方案充分体现结构安全与运行安全相结合的特点，非常适用于各类隧道的安全监测。主要目的防止隧道突发结构损坏，造成重大损失。在隧道关键受力部位，布设阵列位移计，对收敛与沉降进行实时监测，在系统设置阀值，超值自动报警，对相关管理部门做到防范于未然。

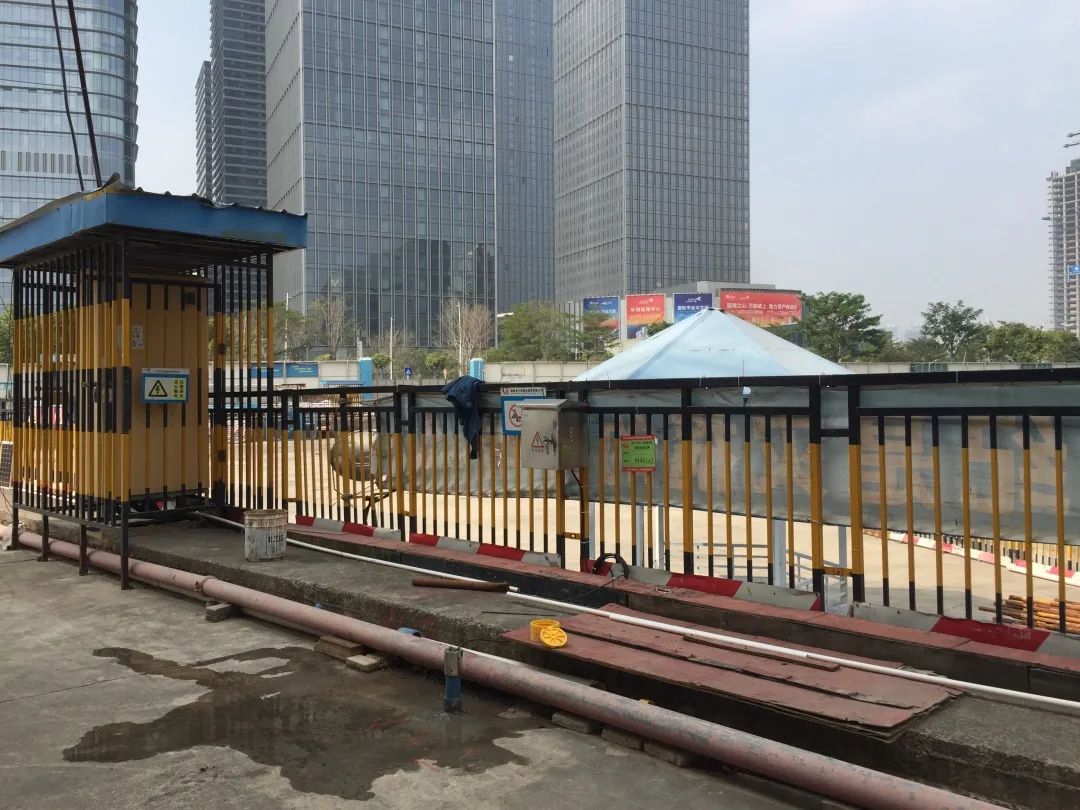

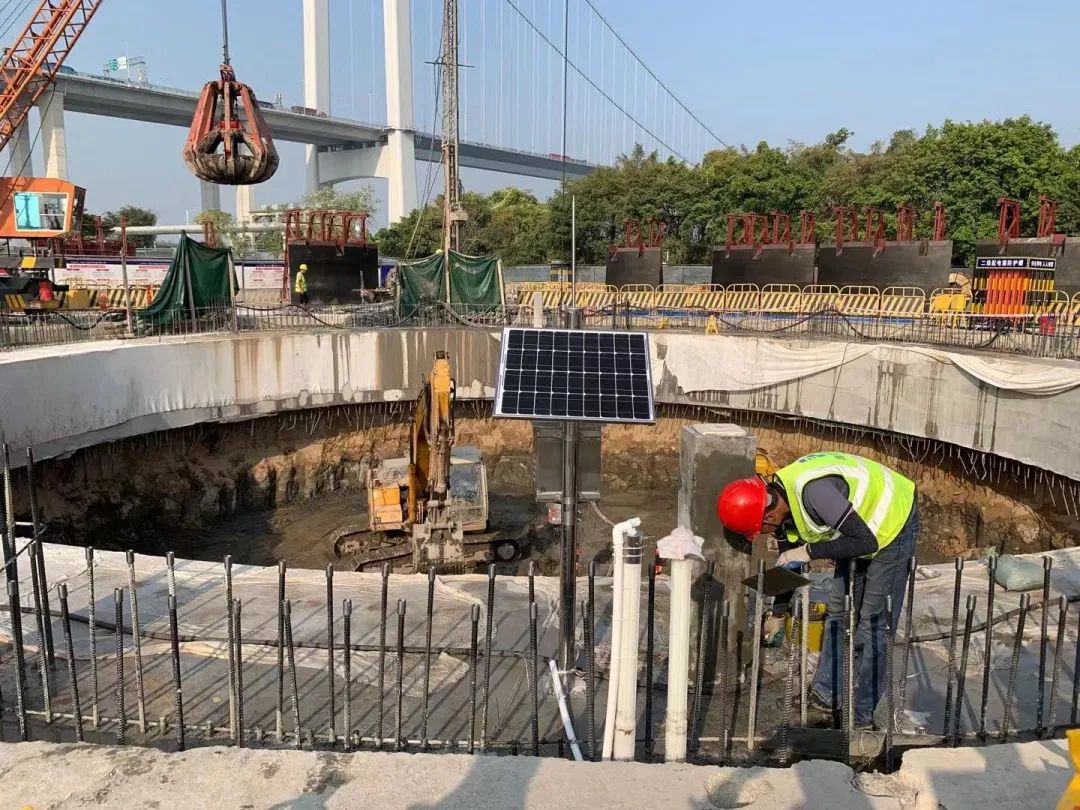

在基坑开挖施工期间对基坑及周边环境进行监测，预警并预防过大位移、变形与工程事故的发生，对基坑周边管线和建筑物变形进行监测，并同构监测，指导施工，实现整个基坑功能的信息化施工。华思四维变形监测系统提供可靠方案随时掌握围护结构的位移和地面沉降情况，及时预报施工中出现的问题，判断结构可能产生变位的原因，信息化指导施工，确保结构本身及周围环境的安全。

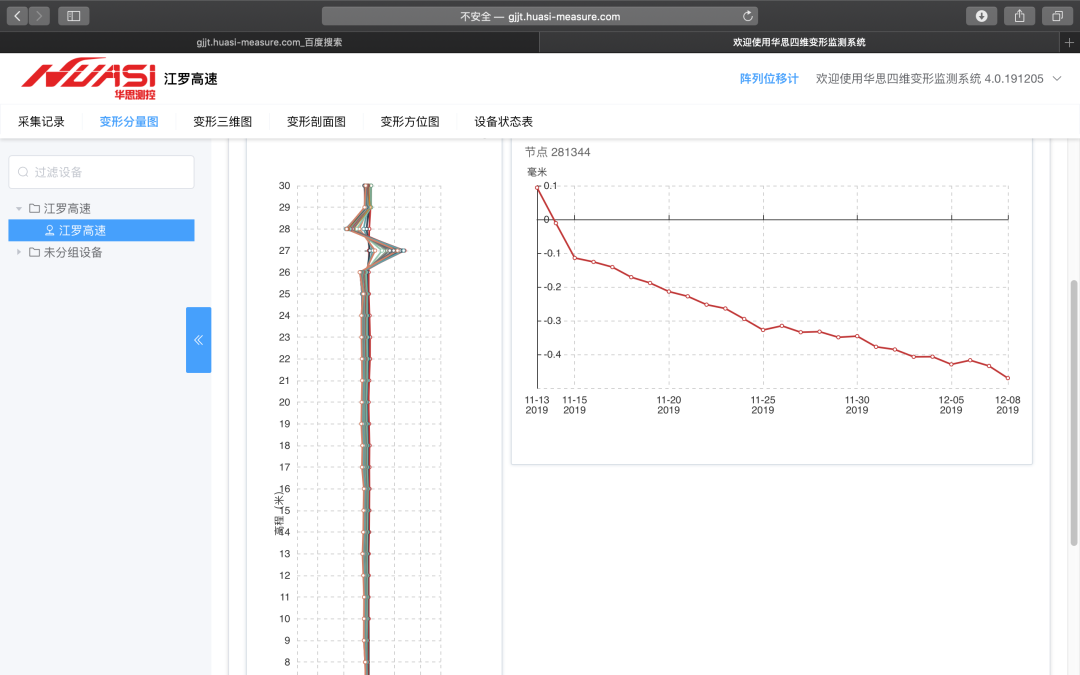

瑞科（广州）仪器科技有限公司与广东交科检测有限公司完成江罗高速公路深部位移监测。

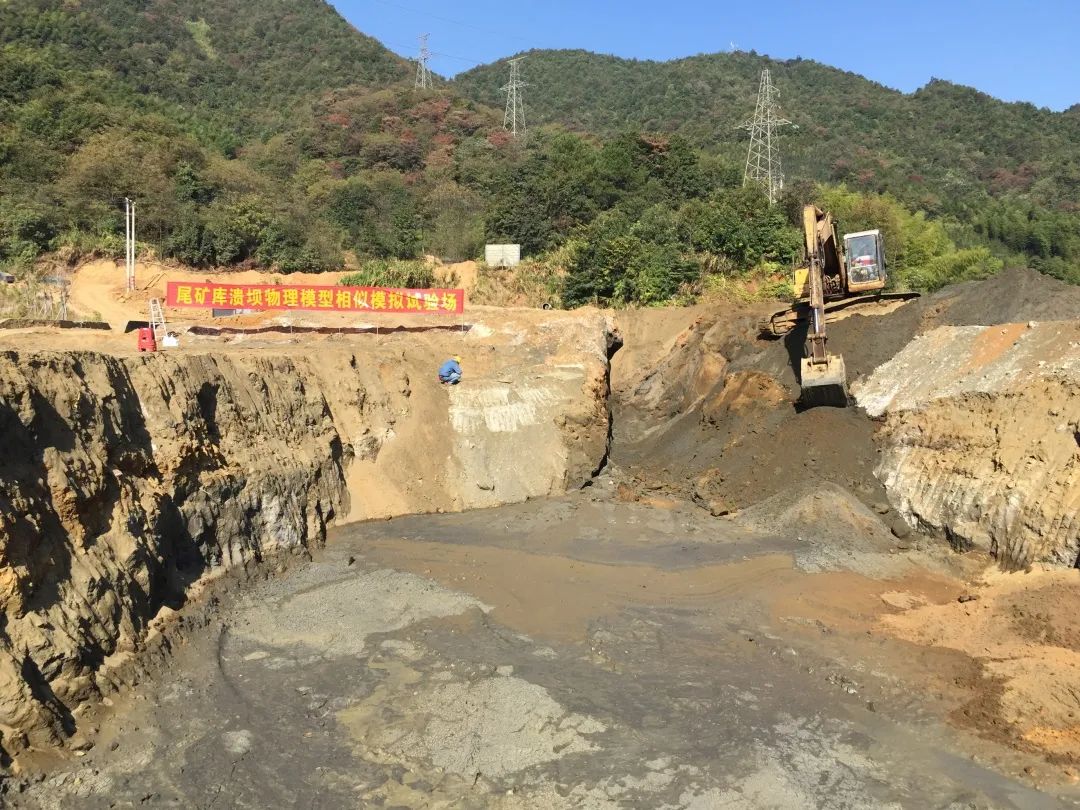

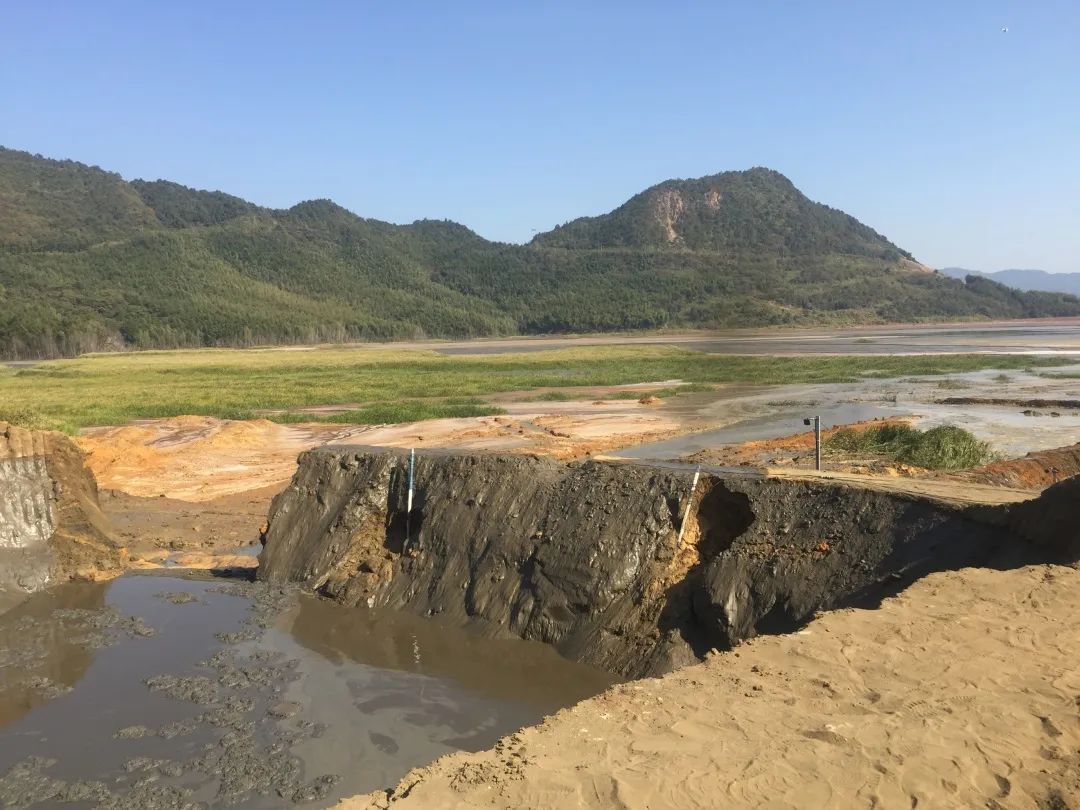

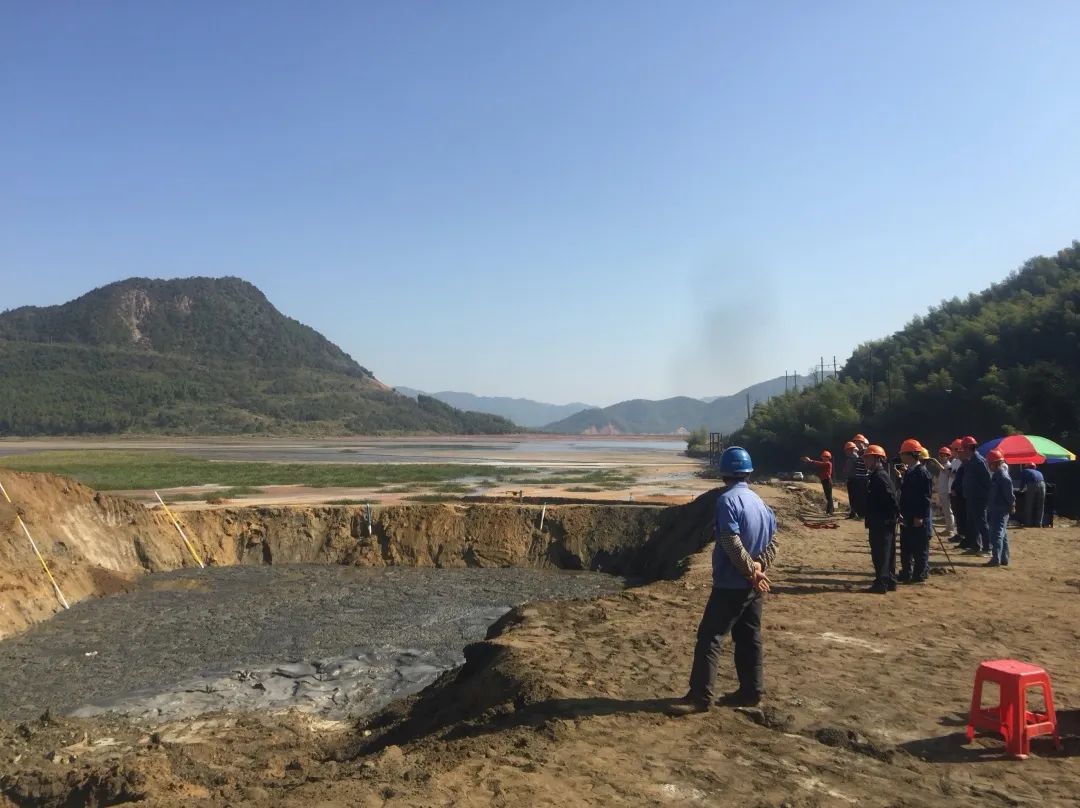

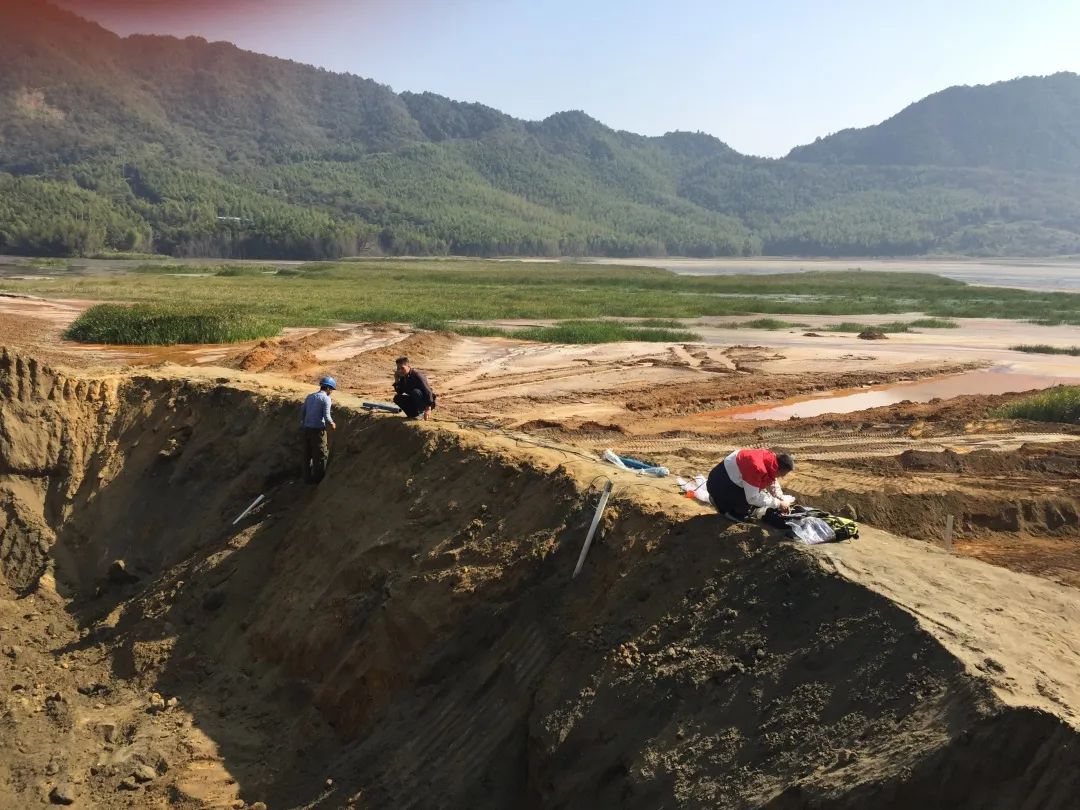

瑞科（广州）仪器科技有限公司与中国安全生产科学研究院完成韶关大宝山尾矿库溃坝试验深部位移监测。

2017年8月8日21时19分46秒，四川省阿坝州九寨沟县发生里氏7.0级大地震，震中位于九寨沟县九寨沟景区，地震烈度最大达IX度。受九寨沟县“8.8”地震影响，九寨沟县景区内引发了大量的地质灾害，树正沟泥石流流域面积4.86平方公里，主要威胁对象为沟口树正寨常住居民96户368人的生命财产安全以及树正群海、树正瀑布旅游景点。

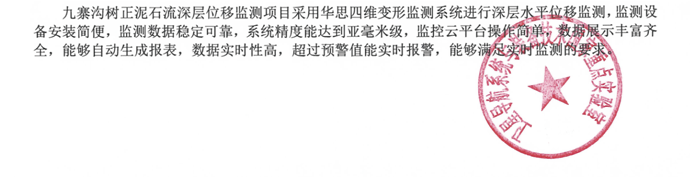

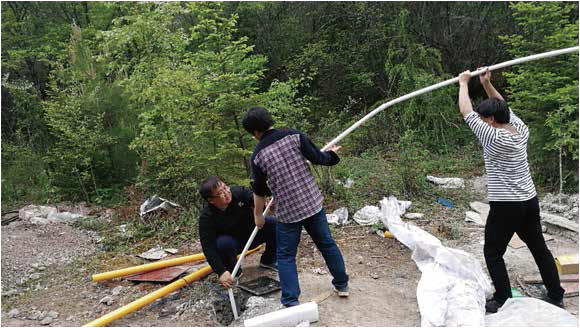

华思（广州）测控科技有限公司联合中国电子科技集团公司第五十四研究所对九寨沟景区内树正沟泥石流区域进行自动化实时监测。

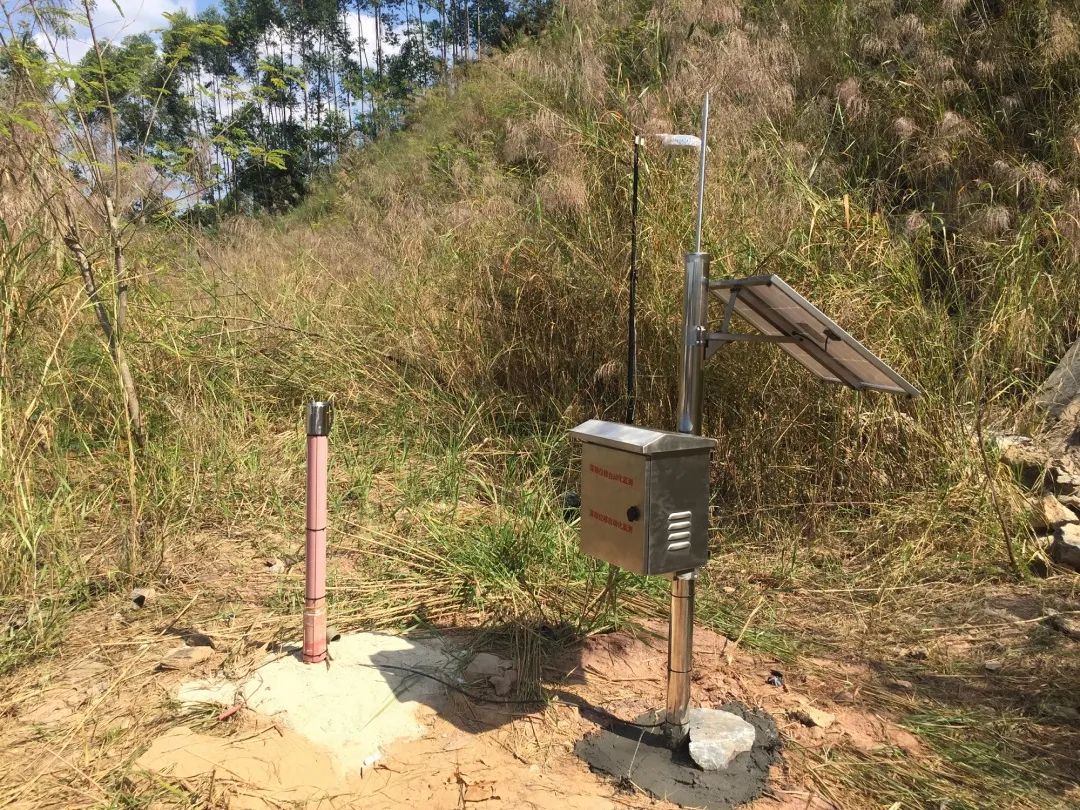

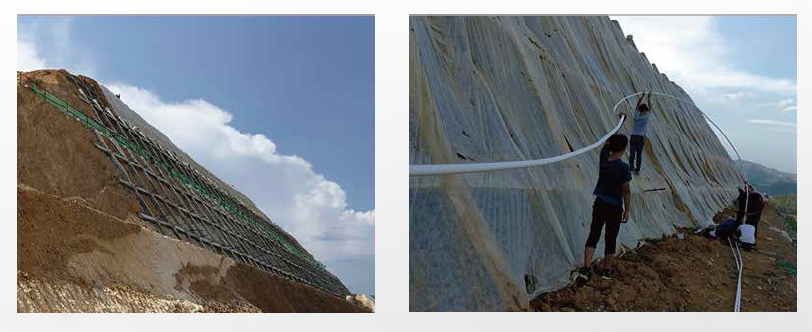

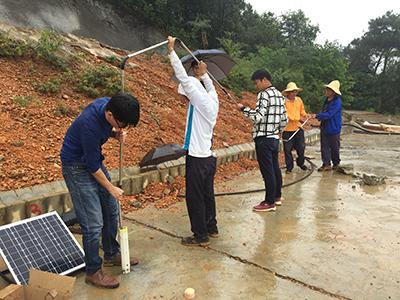

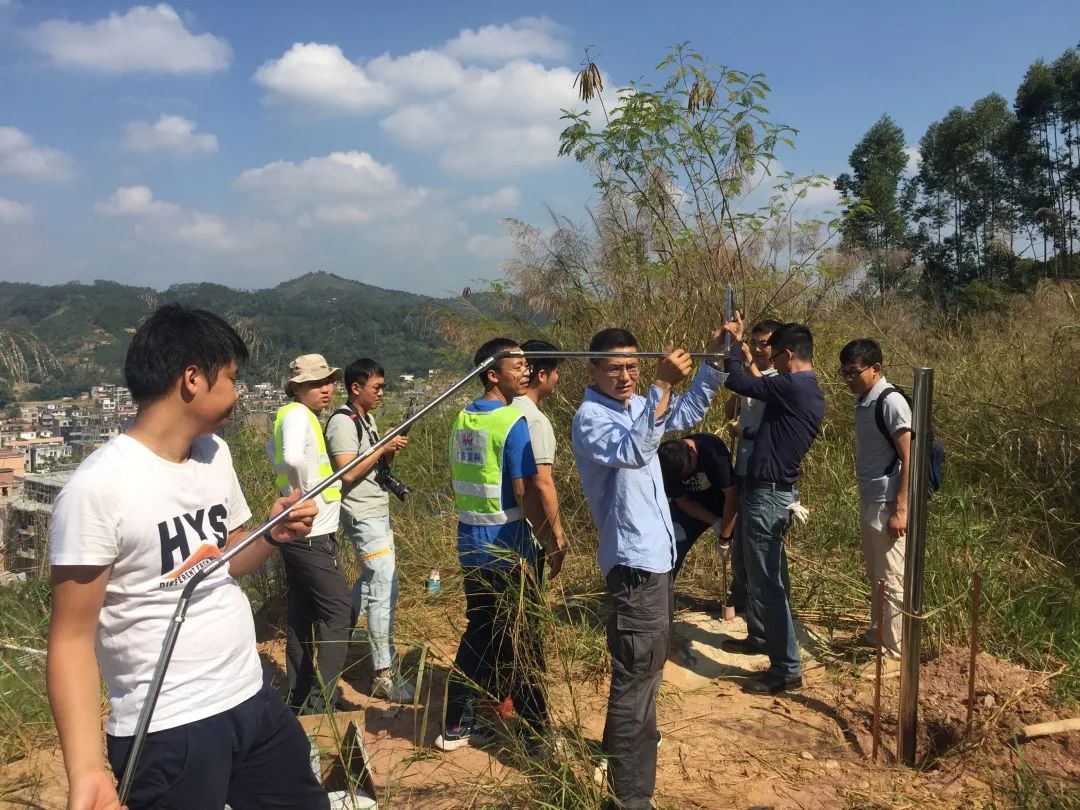

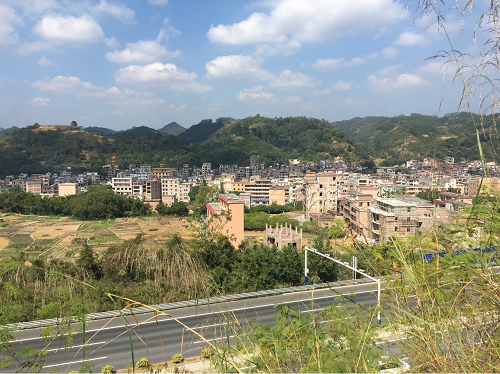

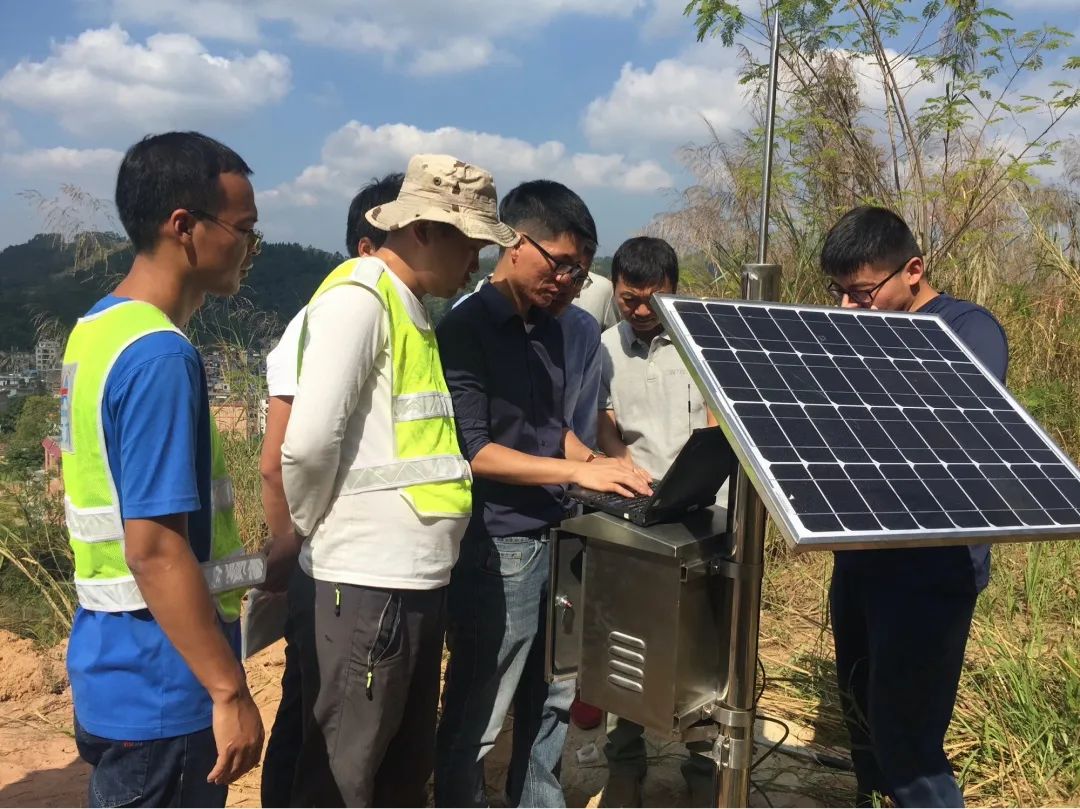

华思（广州）测控科技有限公司联合武汉大学对云茂高速TJ10标云茂1号边坡采用华思阵列位移计实时三维监测系统进行深部位移监测。
