产品介绍｜A1220 MONOLITH UPVT 完成功能整合

混凝土结构在使用过程中，内部可能出现空洞、蜂窝、夹渣、裂缝等缺陷，这些问题往往无法通过外观检查发现。要在不破坏结构的前提下评估内部状况，超声检测是目前常用的手段之一。本文介绍一款用于混凝土及钢筋混凝土结构检测的手持式仪器——A1220 MONOLITH UPTV。最近，该仪器完成了与原 A1220 MONOLITH 3D 功能的软件整合。整合后，用户可以在同一台仪器、同一套软件中，使用原 MONOLITH 3D 的全部功能，同时获得两项新增功能。



基本功能

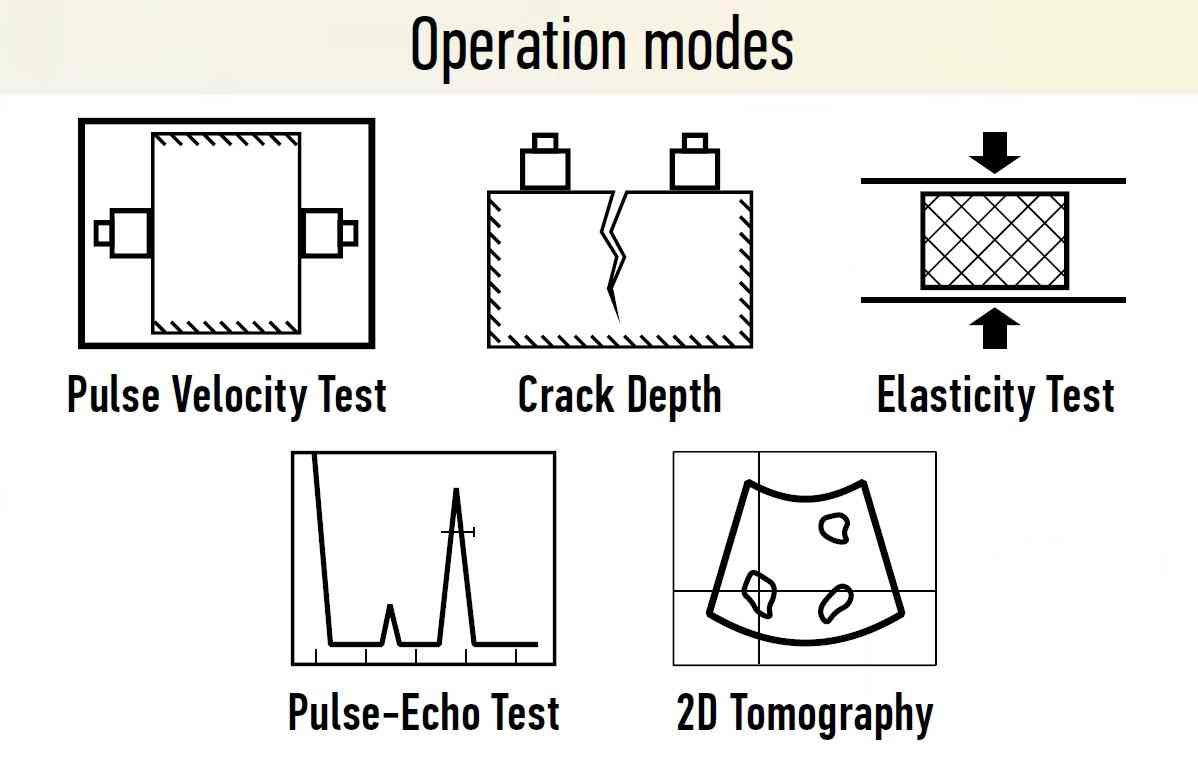

原 A1220 MONOLITH 3D 的功能现已作为“Pulse-Echo Test（脉冲回波检测）”功能模块，集成到新仪器软件中。除此之外，用户还可使用新增的“Pulse-Velocity Test（脉冲速度检测）”和“2D Tomography（二维层析成像）”功能，这两项功能已在新版软件中正式可用。

后续还将陆续加入“Crack Depth（裂缝深度检测）”和“Elasticity（弹性评估）”两项功能。



目前已实现并可使用的功能模式共三种，具体如下：

1. Pulse Velocity Test（脉冲速度检测）

这是新增的功能模式，实现 UPVT（超声脉冲速度检测）功能，可兼容 ACS 全系列换能器（干式点接触探头 DPC 及压电探头）。相关操作演示视频与校准说明视频可联系我们获取。



2. Pulse-Echo Test（脉冲回波检测）

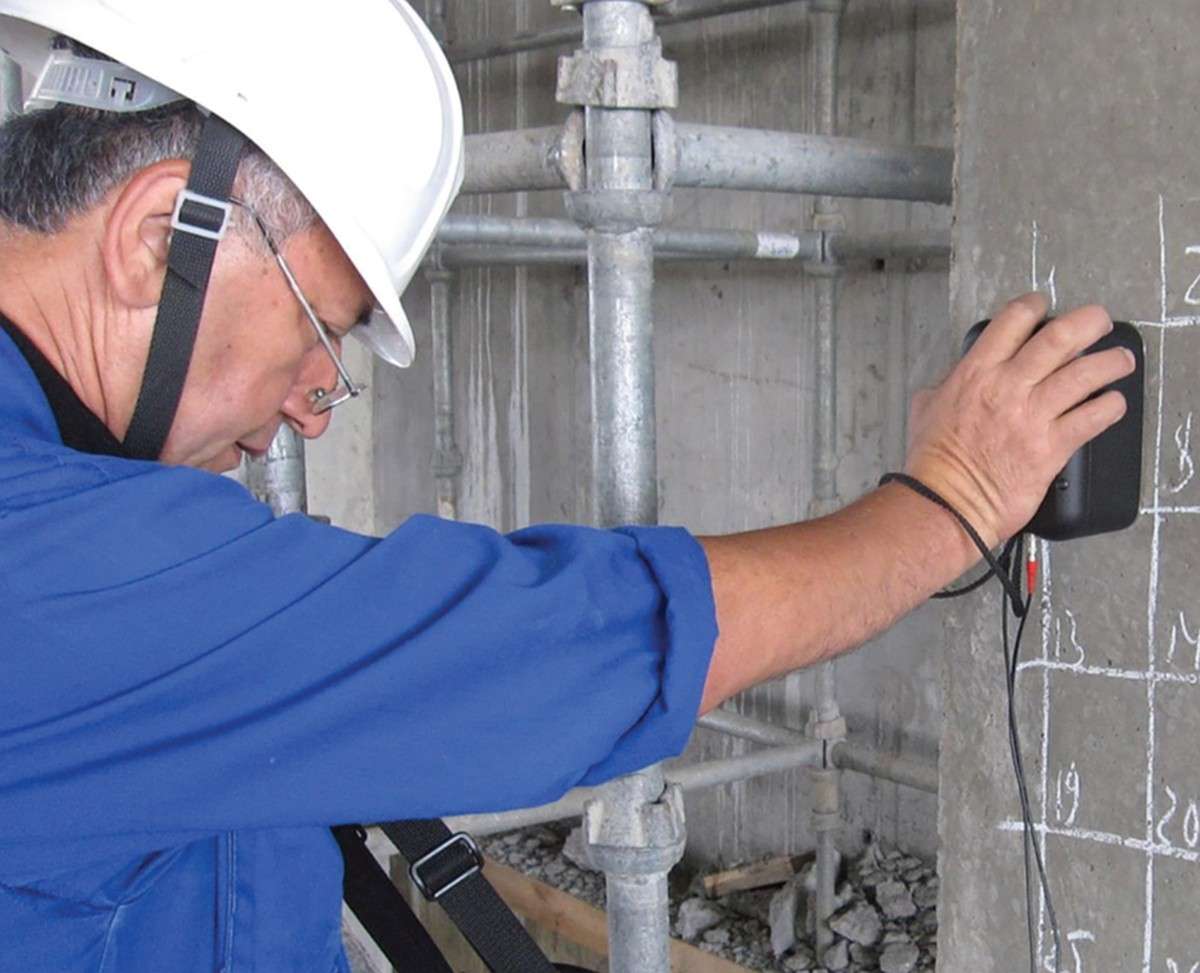

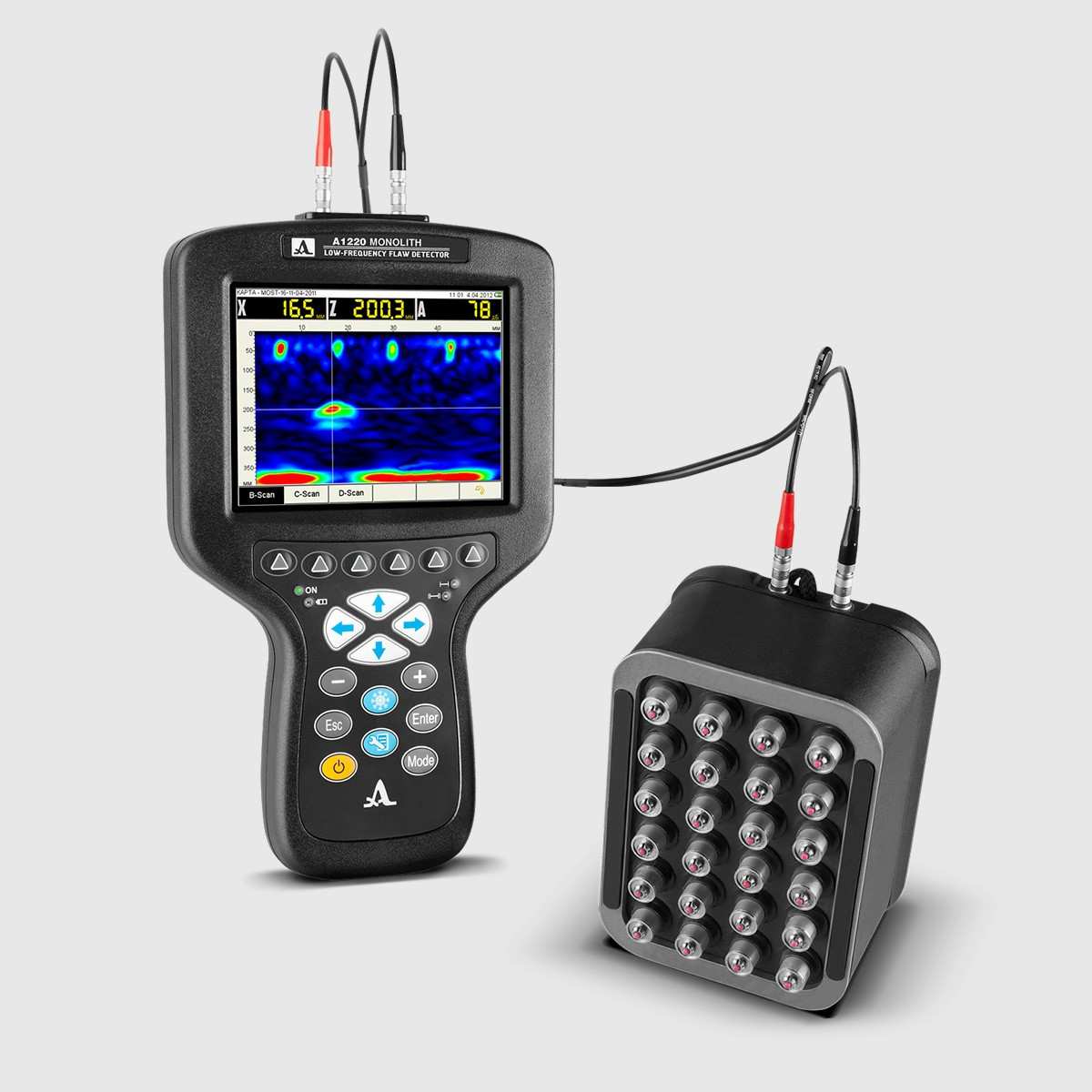

该模式对应原“Monolith 3D”的功能：用户可使用 M2502 探头阵列以 MAP 模式采集数据，再导入 INTROVIEW 软件进行三维 SAFT 重建。此模式使用标准 M2502 探头阵列，共 24 个阵元（12 个发射、12 个接收）。





3. 2D Tomography（二维层析成像）

该模式同样使用 M2502 探头阵列，以脉冲回波方式采集数据，用于 B-scan 图像的二维 SAFT 重建。与脉冲回波检测模式不同的是，此模式的图像重建与显示由仪器本身实时完成，无需另行导入软件处理。







主要技术参数

项目	参数
测量模式	穿透法 / 脉冲回波法
工作频率范围	20 – 1000 kHz
传播时间测量范围	0.1 – 2000 μs
时间分辨率	0.1 μs
接收增益	0 – 100 dB，步进 1 dB
检测范围（视混凝土质量而定）	最大 15 m
单次充电工作时间	14 小时



适用场景

该仪器适用于混凝土抗压强度评估、开口裂缝深度估算、弹性性能评价，以及基于 SAFT（合成孔径聚焦技术） 原理的脉冲回波测试（含三维成像）。

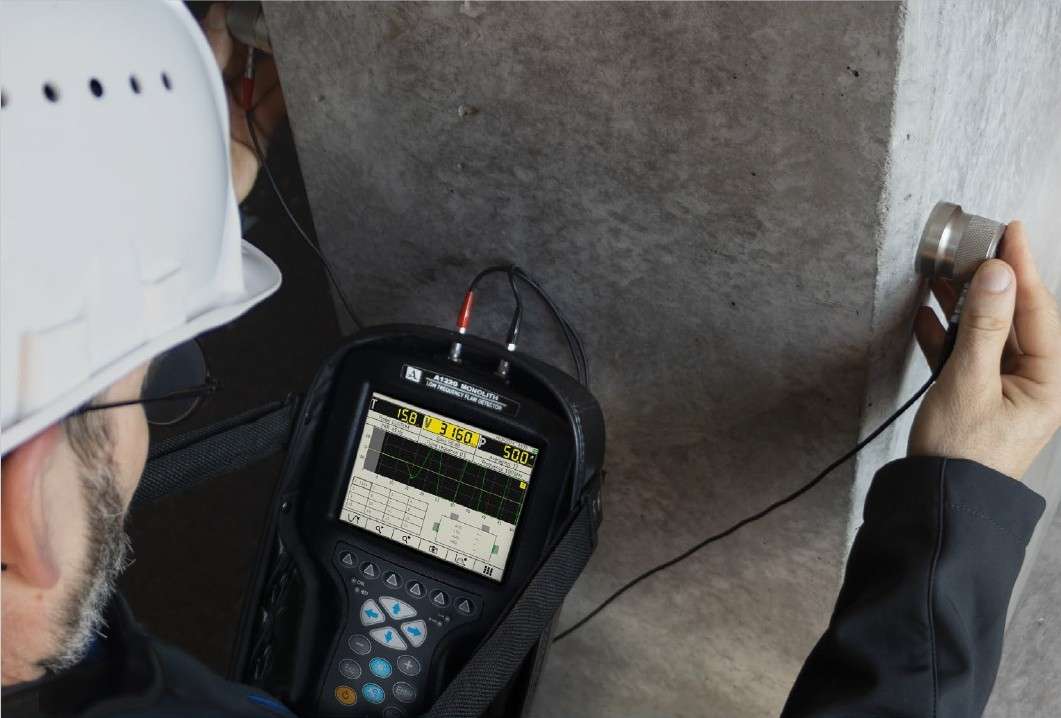

材料抗压强度评估基于混凝土中纵波或横波波速与其力学性能的相关性。UPVT 测量通过双换能器阵列对被检物体进行穿透法测试实现。



A1220 MONOLITH UPVT 的其他可能应用场景包括：

l 评估混凝土骨架和支柱的承载能力

l 评价混凝土的孔隙率和裂缝发育情况

l 评估复合材料的各向异性

l 评估混凝土的老化程度



具备以下应用特性：

l 适用于多种建筑材料：混凝土、石材、陶瓷、木材、砌体、塑料、聚合物、玻璃、复合材料、橡胶

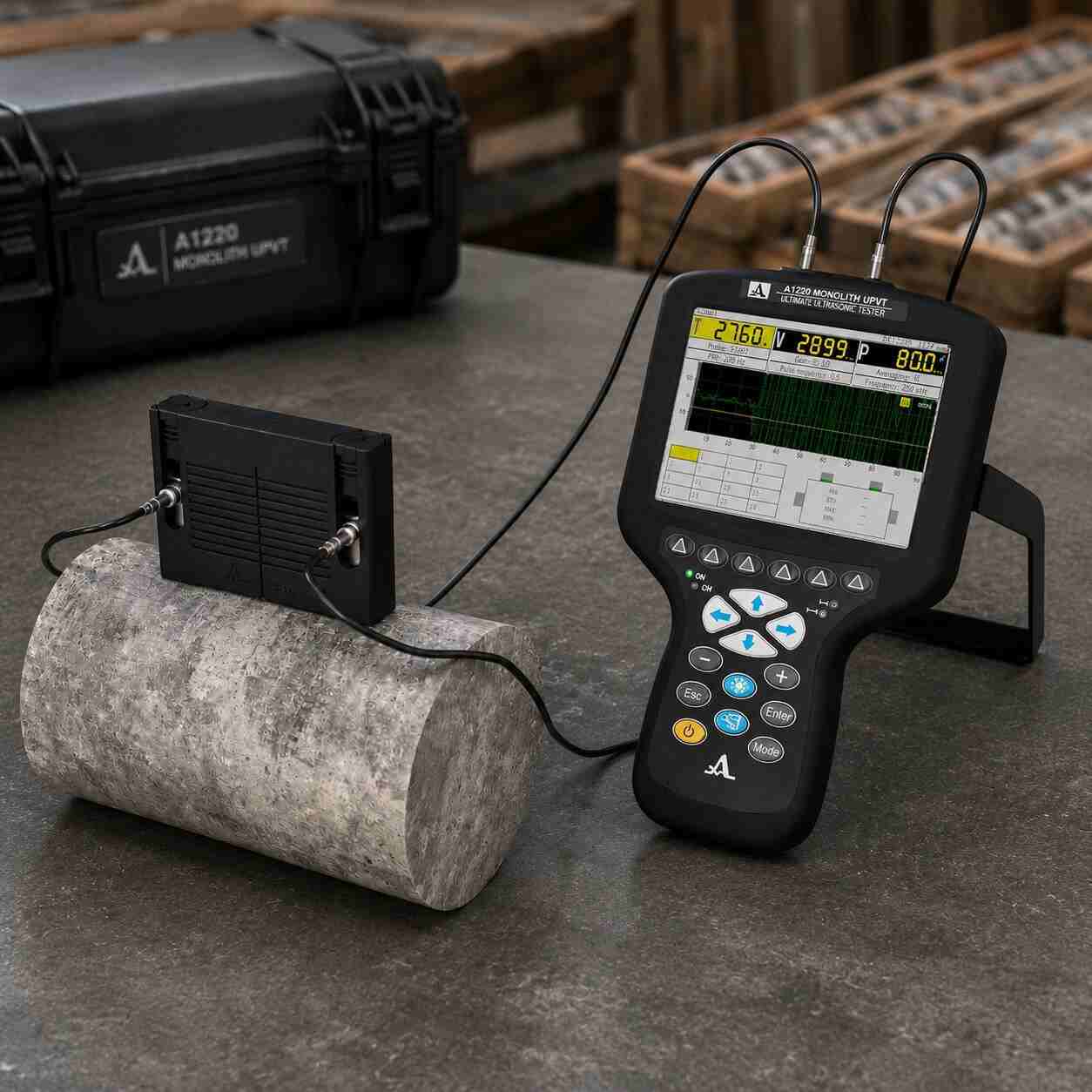

l 无需耦合剂即可检测标准混凝土芯样及微小试样（最小尺寸可达 50×50×50 mm³），配备独特的 250 kHz 换能器

l 自动增益控制，便于现场轻松设定和操作

l 符合标准：DIN EN 12504-4、BS 1881 : Part 203 : 1986、ASTM C597 – 16、IS 516 (Part 5/Sec 1) : 2018

l 内置 SonReb（声波-回弹）综合法评估功能

l 数据可视化和处理由 INTROVIEW CONCRETE© 软件包完成（随仪器交付）

l 使用 25 kHz 换能器时具有超强穿透能力
