基于介电常数差异的地下水探测——探地雷达法

基于介电常数差异的地下水探测——探地雷达法

探地雷达在进行地下水探测时其具有效果高成果直观等优点，是比较适宜的潜水位探测方法之一。

MALA的高动态探地雷达产品GX系统具有无与伦比的数据质量和性能。它首创并采用了实时采样（RTS）以及高动态（HDR）也有人叫超宽带技术。这使得他的带宽更宽（-10db），频率更丰富，具有极宽的带宽和高动态范围，比传统探地雷达分辨率更高、探测更深，同时最大叠加次数达2000次，同时其具有32bit数据，信噪比更高，噪声更低。



同时GX系列雷达也是无线一体式雷达，手机app采集同时其内置有DGPS模块或RTK模块，提供准确的GPS信息，根据GPS信息，雷达数据和地图数据具有很强的交互能力。

并且MALA公司首创了GPS定位信息触发采集数据的独家技术，使GX系列天线与GD系列天线在无测距轮的情况下也可以进行距离触发功能。



案例赏析

采用仪器：MALA GX160以及GX80

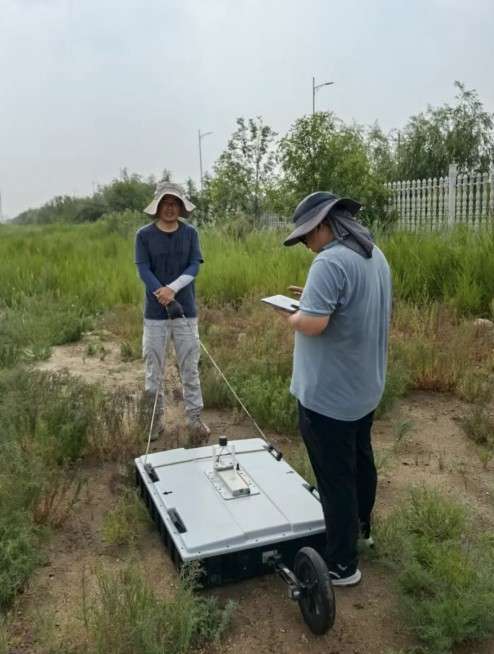

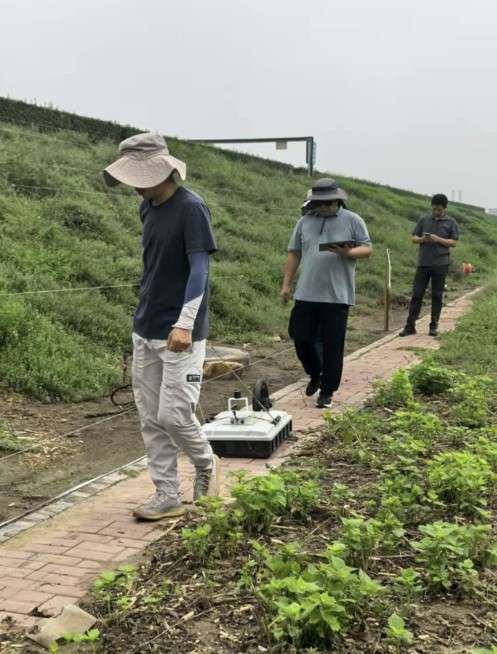

上图为GX80探测现场，下图为GX160探测现场

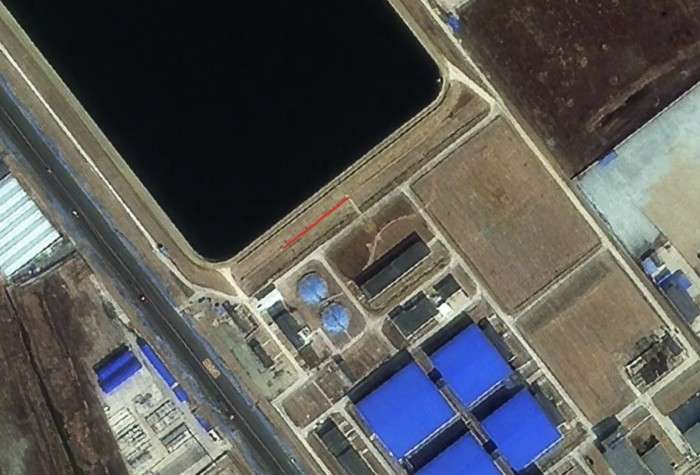

图中红线为测线位置，测线位置信息来自于雷达内置RTK，可形成厘米级的定位精度

探测结果：

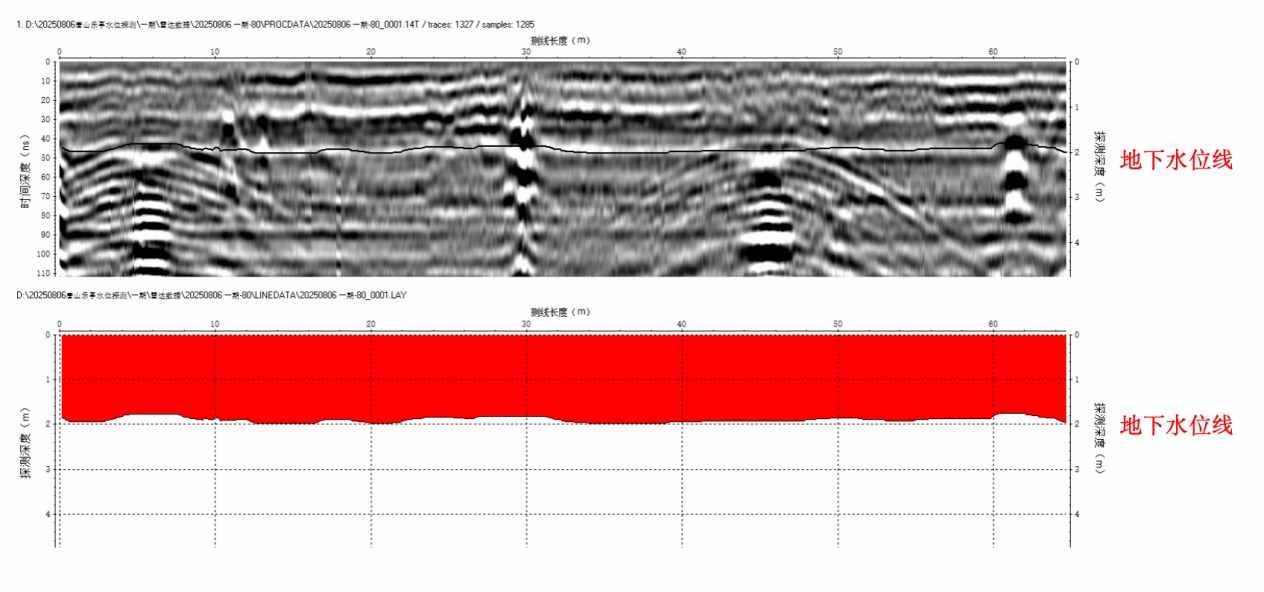

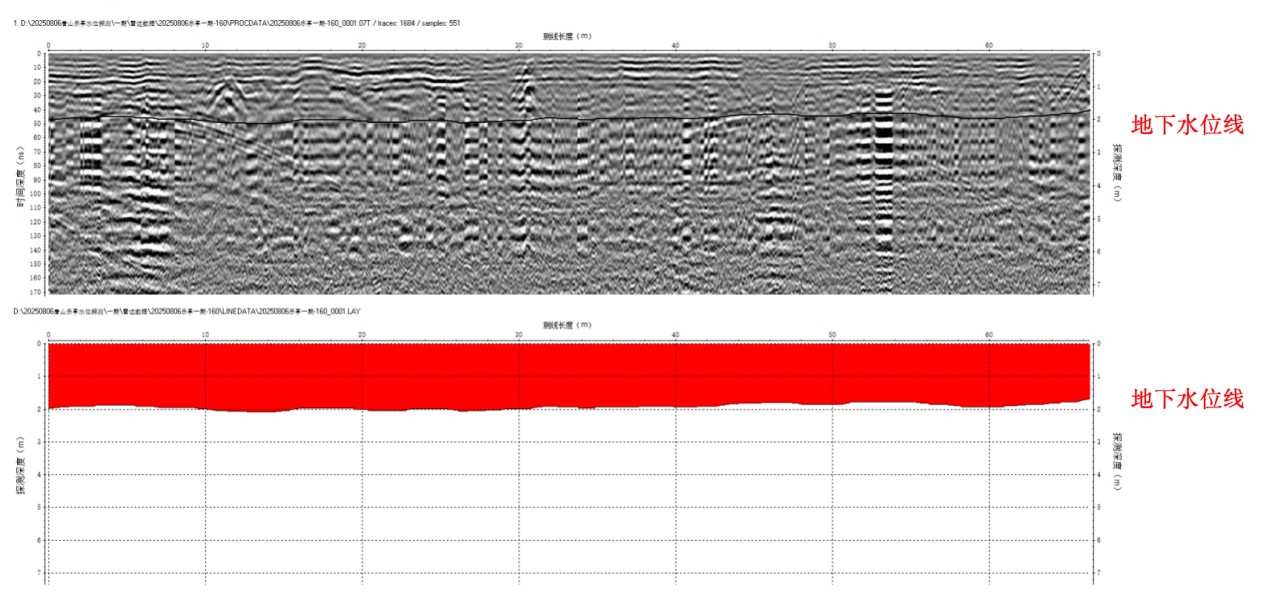

GX160探测成果1：雷达灰度图成果

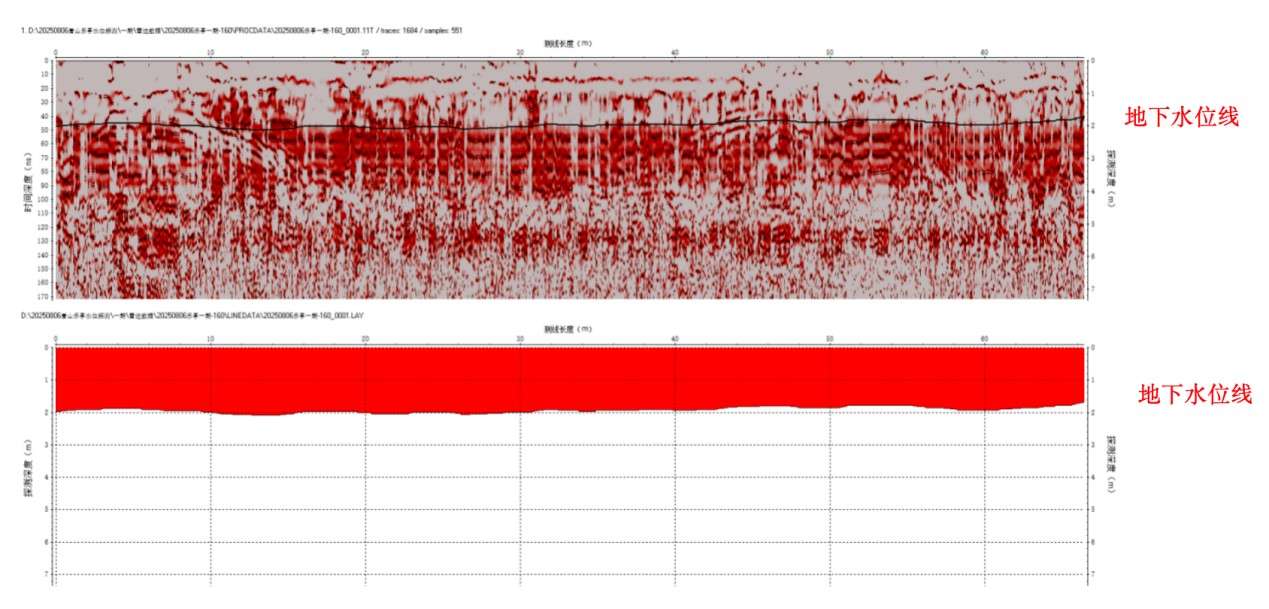

GX160探测成果2：希尔伯特变化瞬时振幅谱

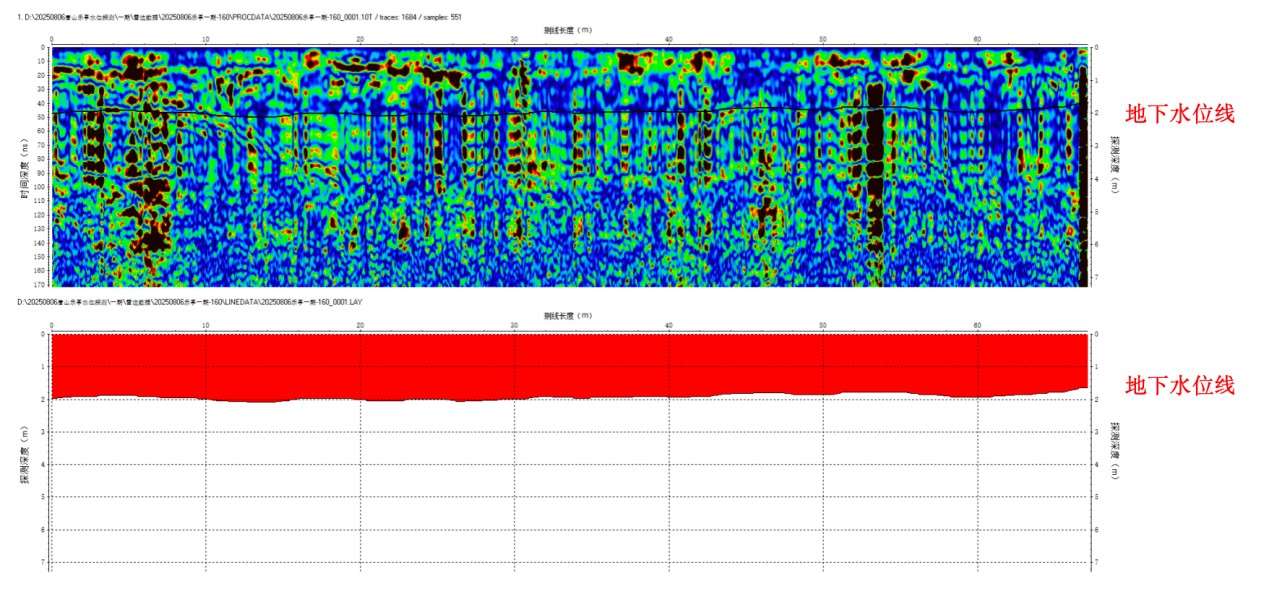

GX160探测成果3：希尔伯特变化瞬时频率谱

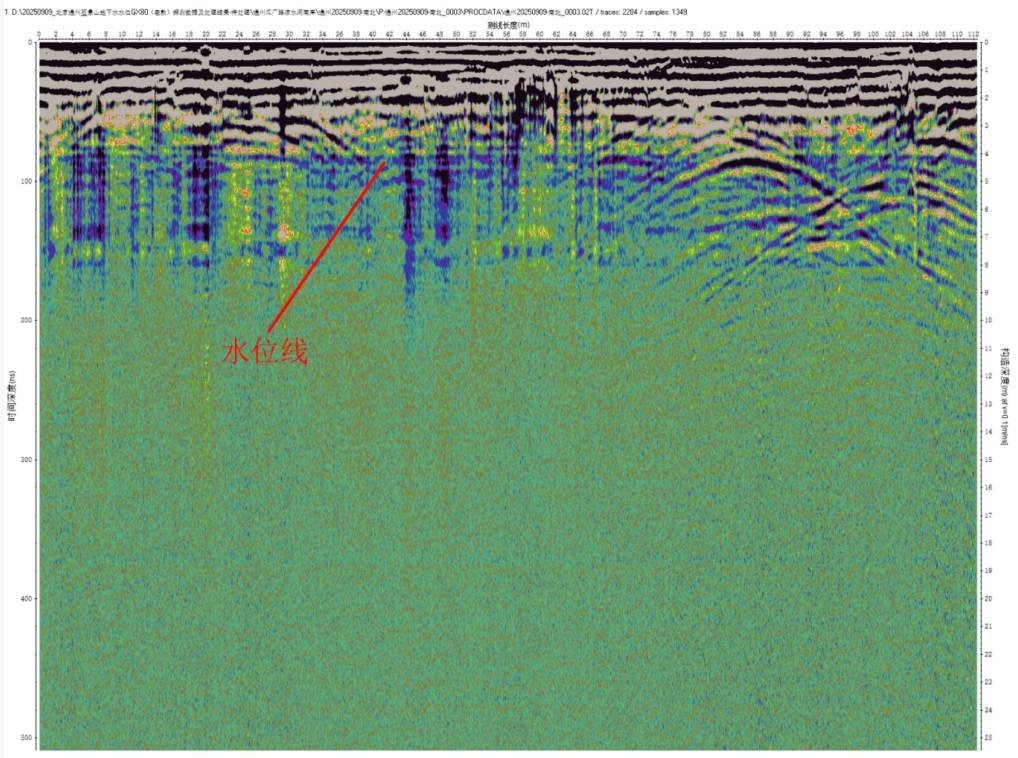

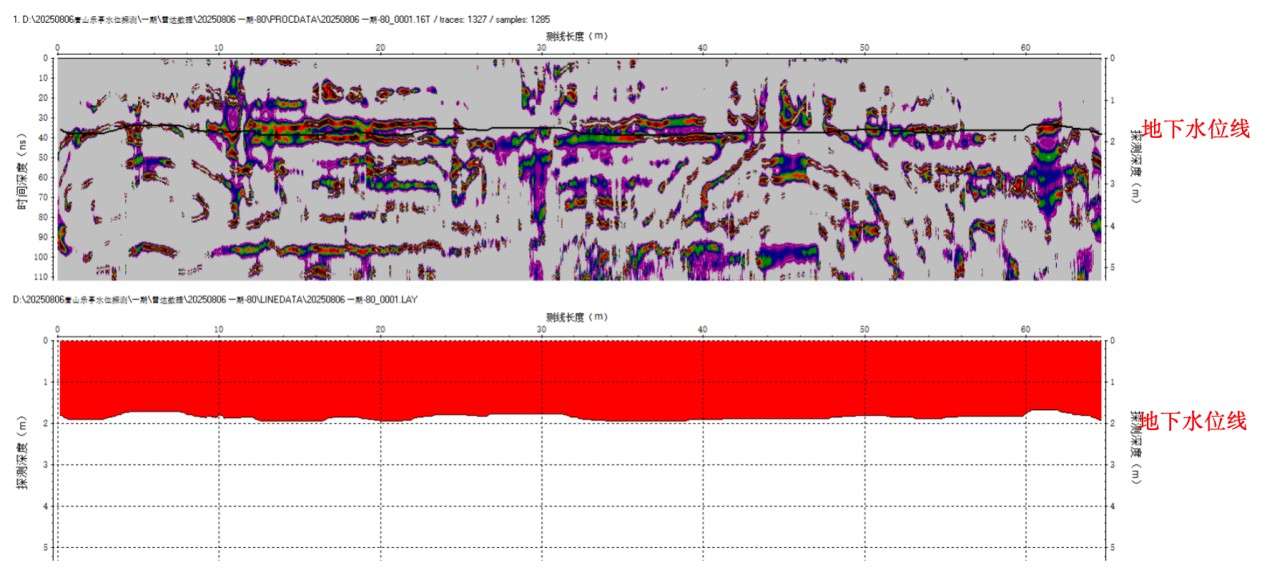

GX80探测成果1：雷达成果图

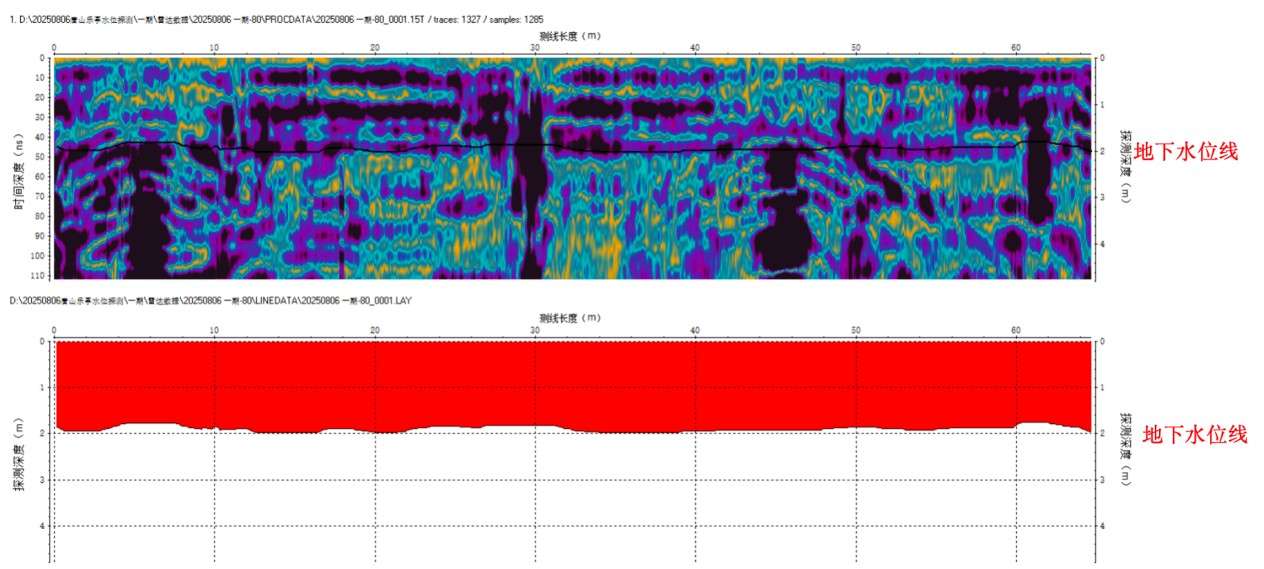

GX80探测成果2：希尔伯特变化瞬时振幅谱

GX80探测成果3：希尔伯特变化瞬时频率谱



可见对于地下水的探测，潜水位界面上下同时存在介电常数的差异，故基于介电常数差异的电磁波反射法依旧可以取得很好的效果。
