瞬变电磁和高密度电法两种物探方法其原理均来源于通过测量地下介质的电阻率来实现对地下信息进行探测的，只不过是其获取电阻率的方法有所区别。电阻率的差异对于地下水探测应用时非常敏感，所以高密度电法与瞬变电磁法均在寻找地下水时发挥着重要的作用。



高密度电法其是通过一定的装置类型，直接测量地下介质的电压信号，通过计算和反演来获取地下不同区域介质的电阻率特征。相较于瞬变电磁，其具有更好的浅地表分辨率，电阻率值相对更准，同时其还可以更灵活实施包括激发极化法测量、钻孔电阻率探测以及二维或者三维监测在内的多种类型的工作。



Terrameter LS 2电法仪系统可用于电阻率法、自然电位法、充电法、激发极化法方法进行探测，可同时进行占空比50%和占空比100%的RES和IP联合测量。一次探测可同时得到电阻率和极化率两种属性参数，同时其具有分辨率高、测试效率高、皮实耐用等优势是全球市场上用户占比比较高的经典电法仪产品之一。



高密度电法在浅层地下水探测中的应用

案例赏析

采用仪器：Terrameter LS 2

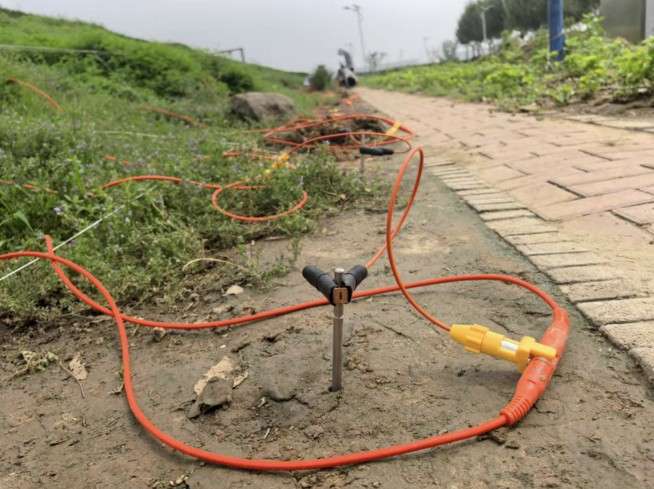

电极间距：2m

采用方法：高密度电阻率法以及激发极化法

装置类型：温纳装置

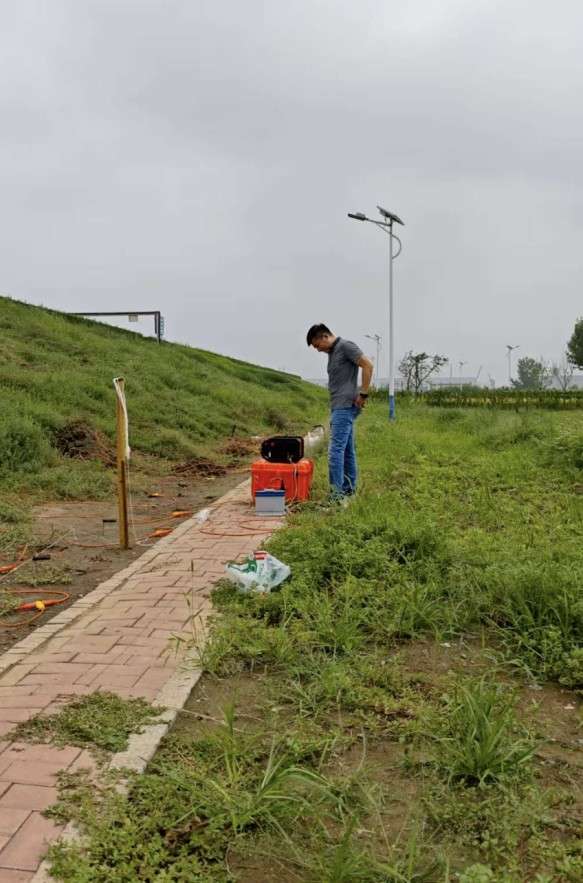

探测地点：河北某地



探测结果：

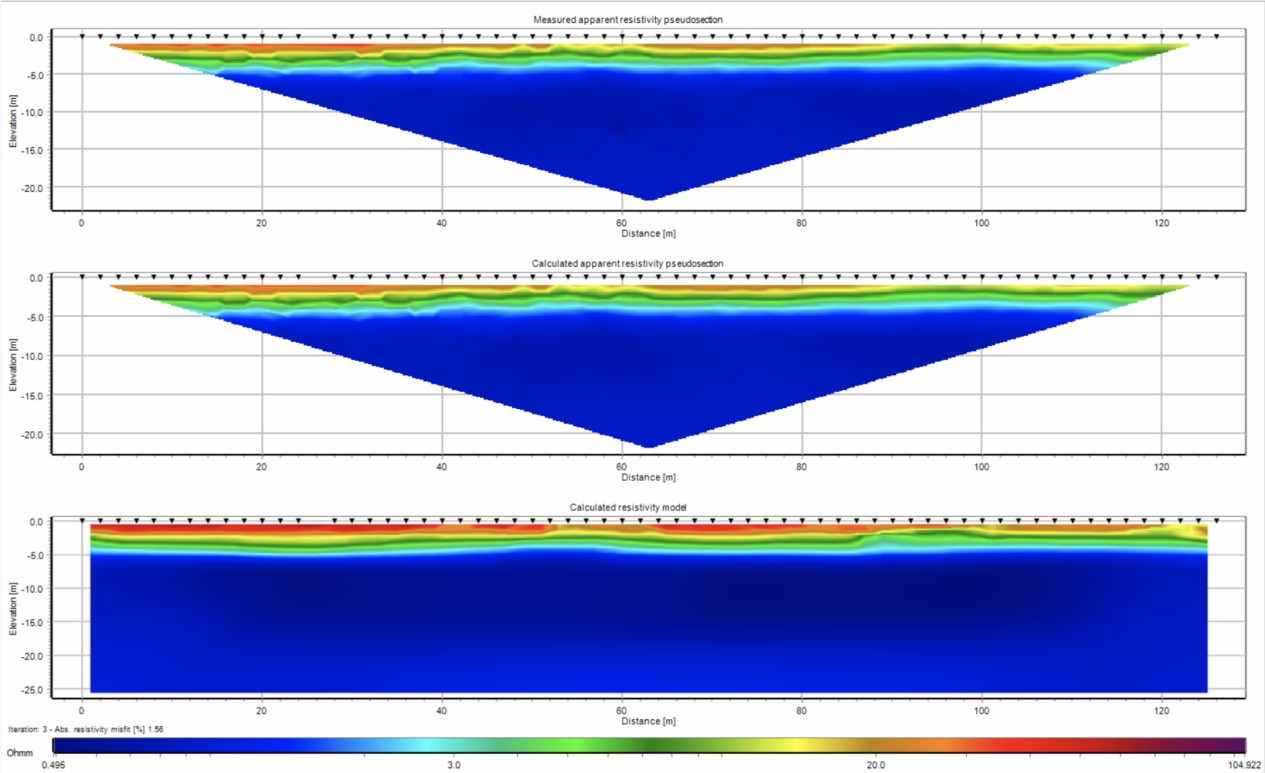

高密度电法探测结果

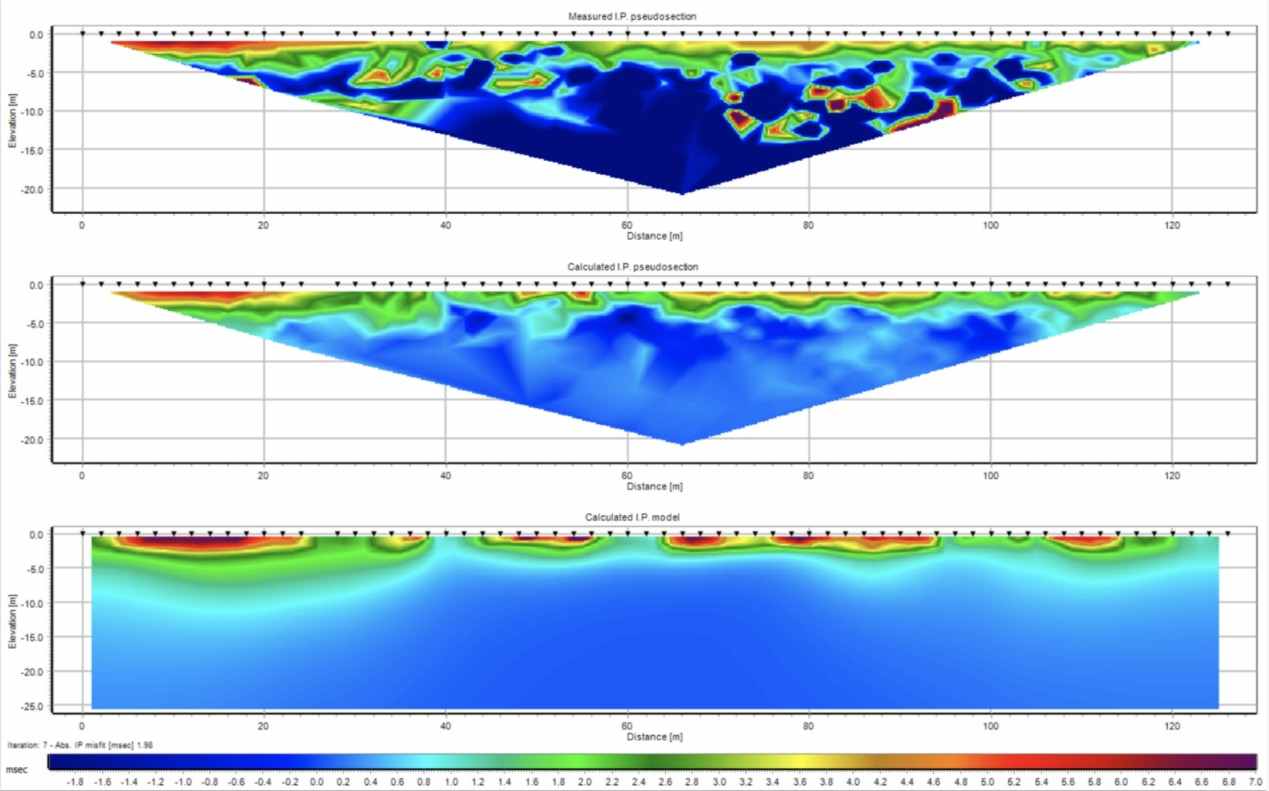

激发极化法探测结果(潜水位探测并不一定存在极化率差异故该数据仅供参考)

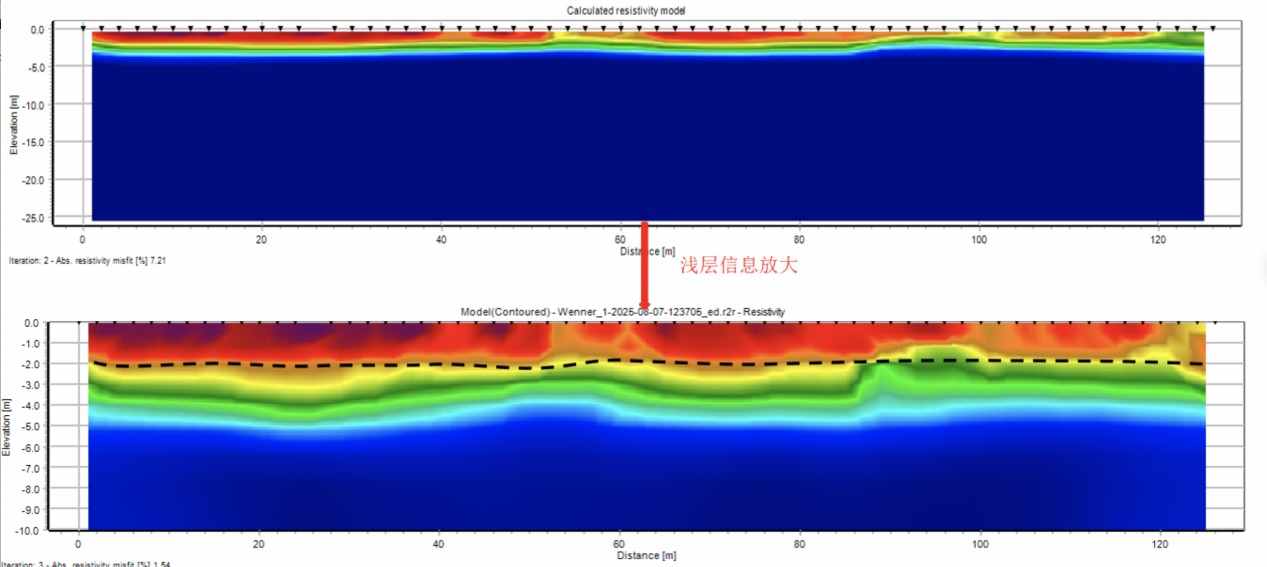

将高密度电法浅部信号放大



该区域浅表层为砂土，靠近海边，地下水为咸水。从该数据可见浅部2m以内存在高阻信号，2m-4.5m深度高阻值逐渐变低，电阻率变化明显，结合其他资料可知2m深度范围为潜水位信号，其下4.5m左右深度层位推测为地质分层。



高密度电法在深层地下水探测中的应用

案例赏析

采用仪器：Terrameter LS 2

采用方法：高密度电阻率法

装置类型：温纳装置

目的：获取地下水信息，用于打井取水

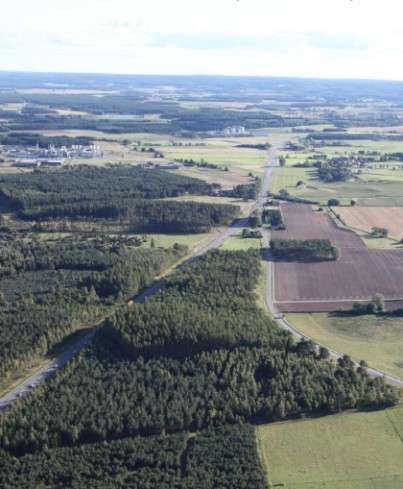

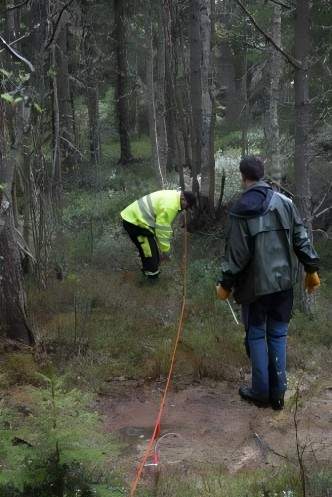

探测现场：

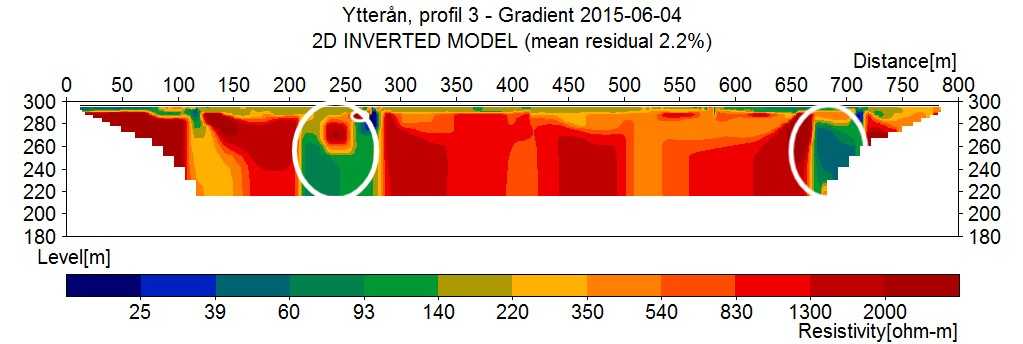

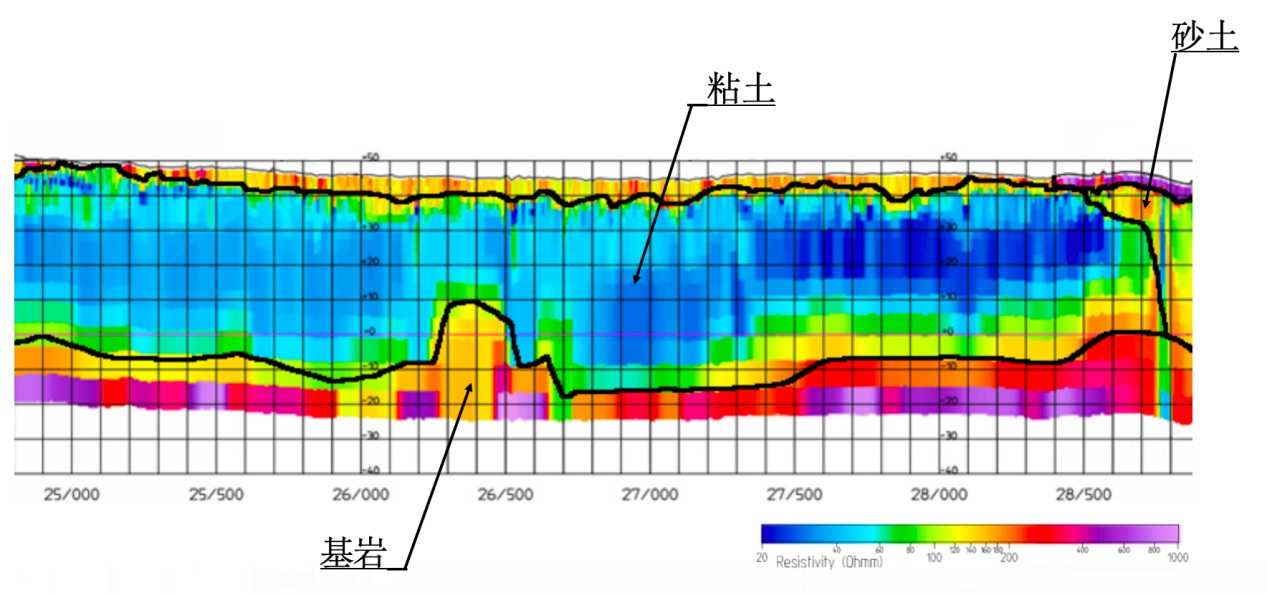

探测成果：



采用仪器：Terrameter LS 2

采用方法：高密度电阻率法

目的：获取地下水信息，用于打井取水

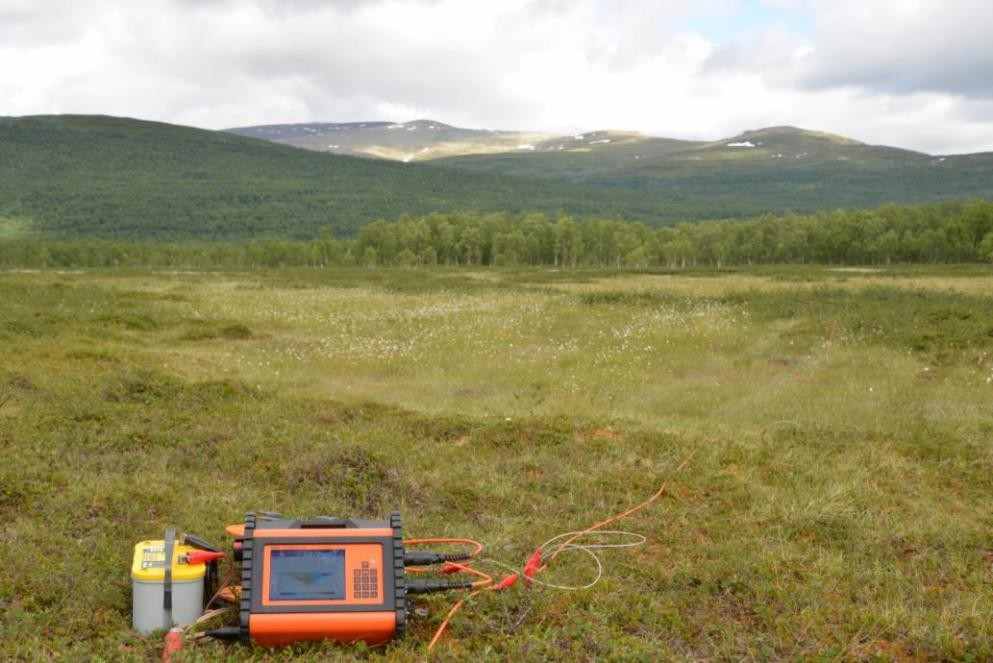

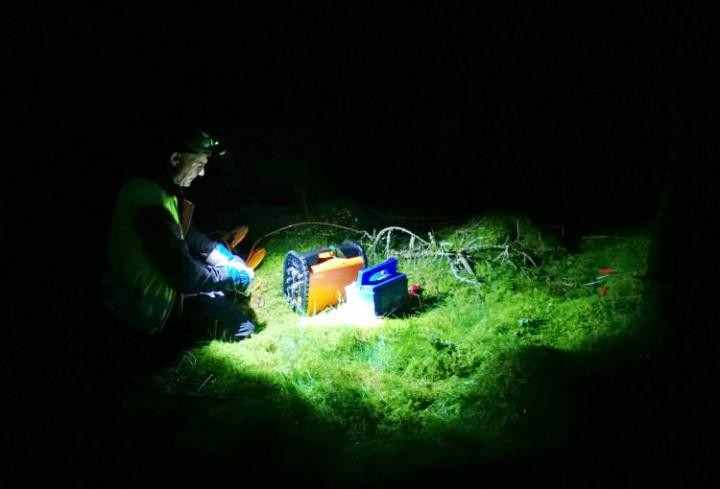

探测现场：

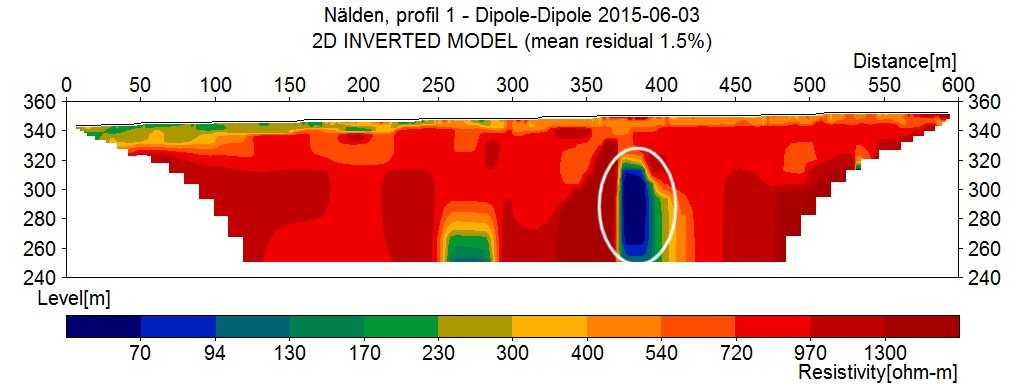

探测成果：



可见对于地下水的探测，由于地下水与周边介质存在较为明显的电阻率差异，故基于电阻率方法的高密度电法可以取得很好的效果。



综合以上内容，我们可以知道基于电阻率方法的高密度电法(ERT)以及瞬变电磁法(TEM)在探测地下水时均可以取得很好的探测效果，但在具体工作时究竟选择ERT还是TEM，要根据我们的测深、分辨率以及现场的条件及探测效率来进行选择，总体而言TEM可以做到测深更深，但是分辨率没有ERT那么高，探测效率比ERT高很多，而ERT其优秀的分辨率和抗干扰性是我们首选的原因。



电法仪TerrameterLS 2进行ERT电阻率成像可提供:

l 更好的近地表分辨率

l 更准确的地表电阻率特性

l 能够灵活实施包括IP测量、钻孔作业及监测在内的多种类型的工作



瞬变电磁GroundTEM移动式瞬变电磁系统提供:

l 地图互动能力

l 提高电阻率覆盖层的穿透深度

l 提高了导电目标体差异的分辨能力

l 更快速解决问题
