基于电阻率差异的地下水探测——瞬变电磁法
地下水勘探与绘图是定位潜在地下水资源的第一步，随后还要进行含水层范围与性质的绘图，需通过室内研究、室外现场地质踏勘、水文地球物理调查以及侵入式测试（如钻探）等多种方法的结合来实现。
钻探一口井可能非常昂贵，而且仅靠钻得更深并不能保证在任何位置都能找到水。由于地质条件即使在短距离内也可能变化很大，一口钻井能提供钻井点正下方地层的详细信息，但仅仅几十米之外的地质状况可能截然不同。
本文将重点介绍瞬变电磁法（TEM）在地下水探测中的应用：瞬变电磁TEM (Transient Electromagnetic) 是一种用于获取垂直电阻率的地球物理探测技术。该方法对于存在导电性差异的介质反应最强烈，被广泛的应用在地下水探测、咸水入侵、第四系沉积调查、环境地质调查以及其他电性差异介质探测的项目。
双磁矩偶极小线圈瞬变电磁探测浅表层地下水探测分析
偶极线圈是一种便携式的小线圈设备，其收发分体式，操作便捷，是一种快速便携式的野外瞬变电磁探测设备，偶极线圈减少小线圈的自感和互感，信号质量高。ABEM GroundTEM i系列具有3m和1.6m偶极线圈，适合于不同测深要求下的电阻率成果探测。该方法相对于高密度电法而言探测效率更高，可更快速地解决问题。双磁矩偶极小线圈存在高低磁矩两组信号，对于低磁矩一次场衰减较快，早期信号强，浅部信号质量高；对于高磁矩信号，早期信号弱中晚期信号强，中深部信号质量高；所以双磁矩的应用适合于由浅及深的全过程瞬变电磁勘探。

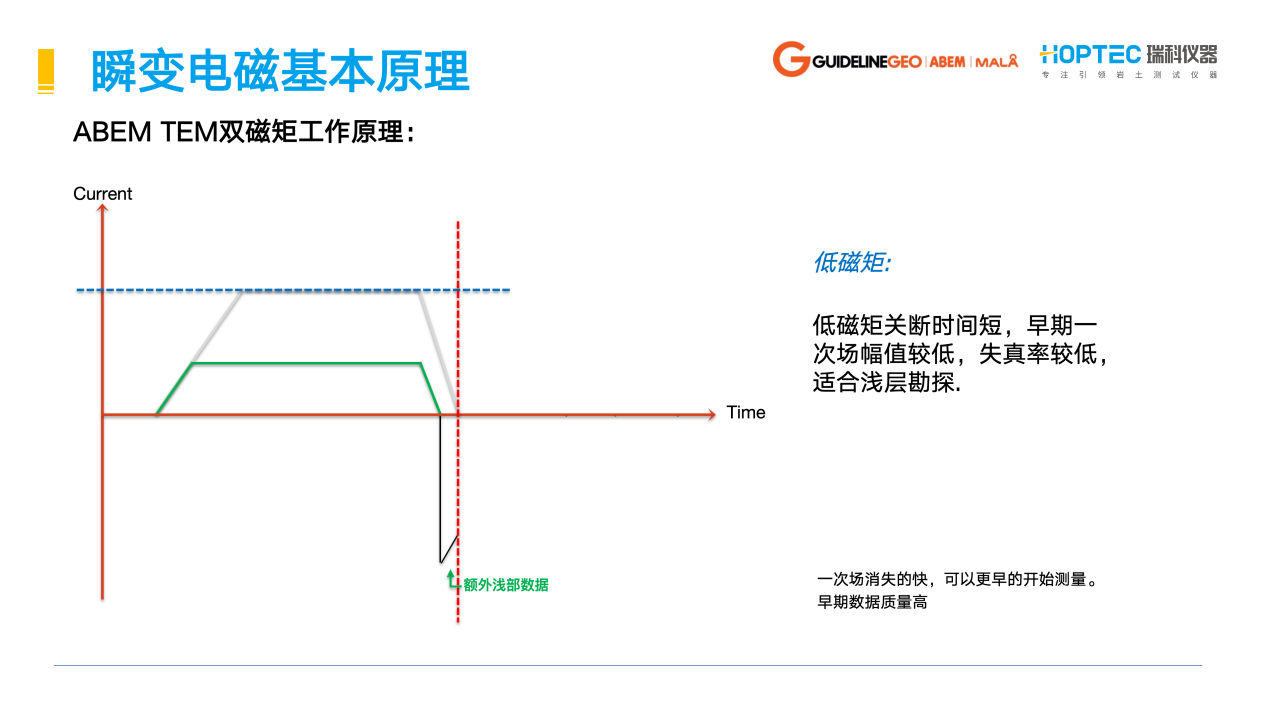

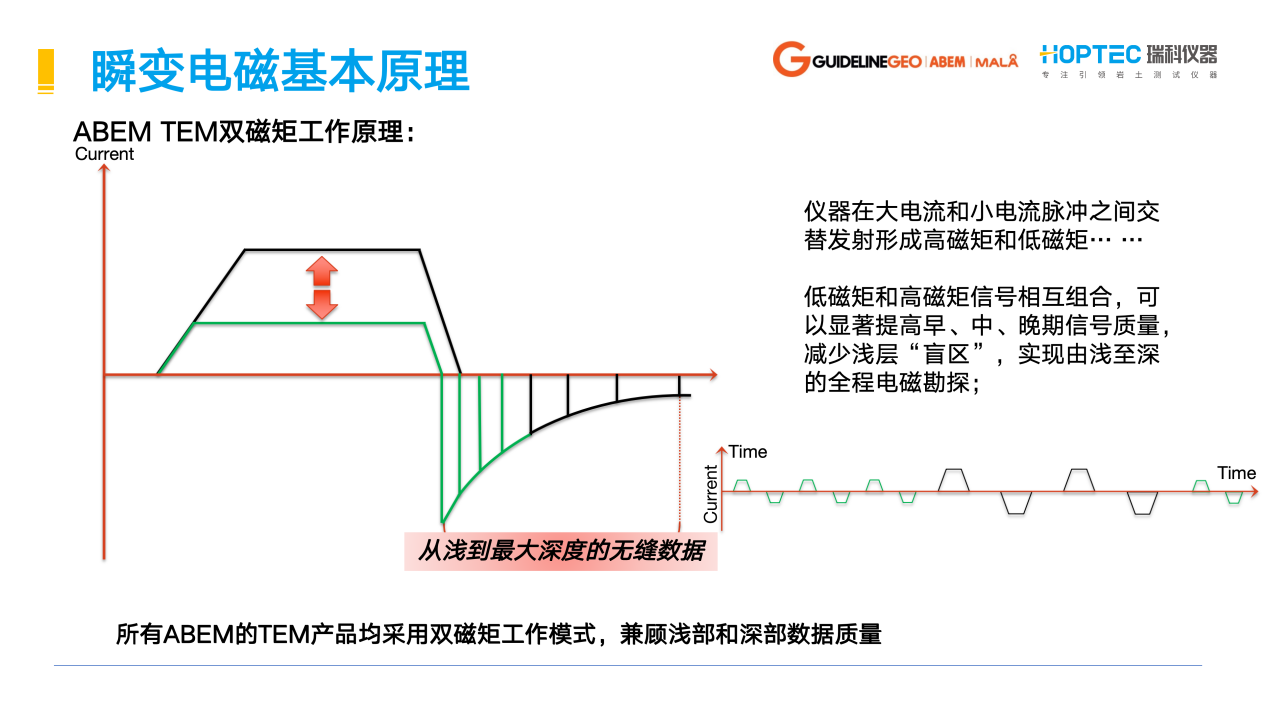

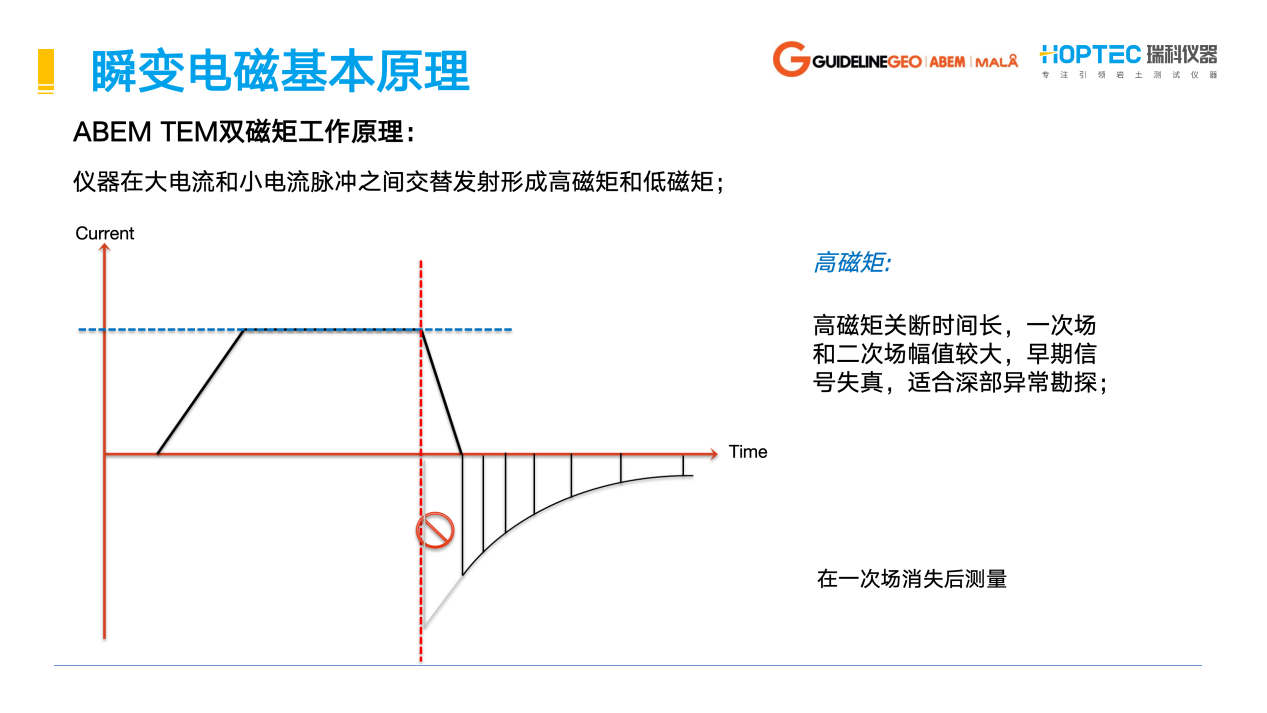

ABEM TEM双磁矩工作原理:

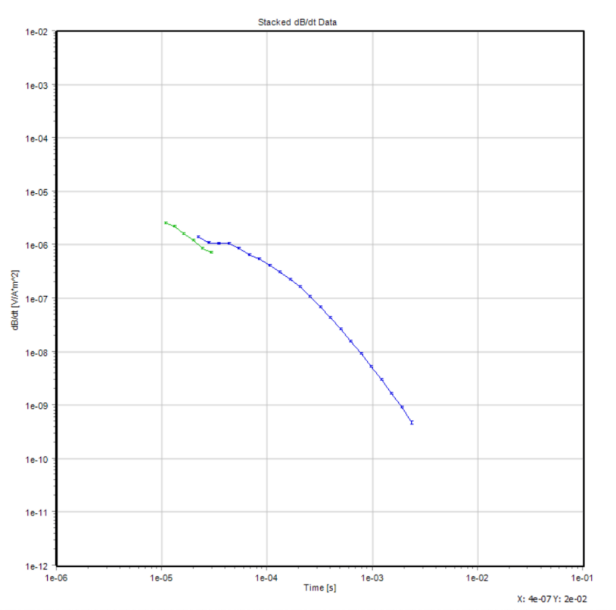

采集时低磁矩和高磁矩信号可得到不同的dB/dT图像
案例赏析

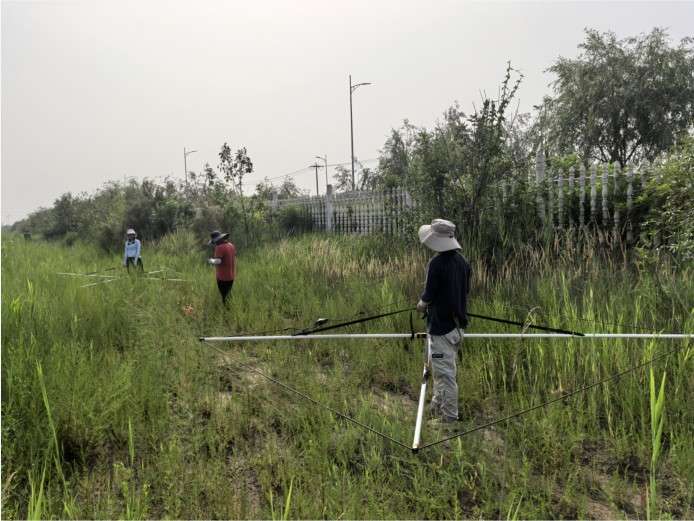

采用仪器：GroundTEM i10+3*3m Exploer偶极线圈

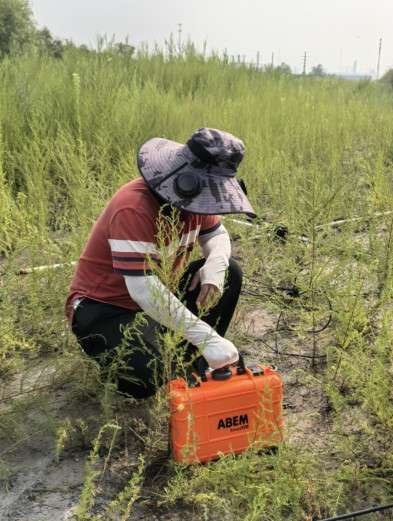

采用方法：点测
测点间距：3m
采用方法：瞬变电磁法
探测地点：河北某地海边

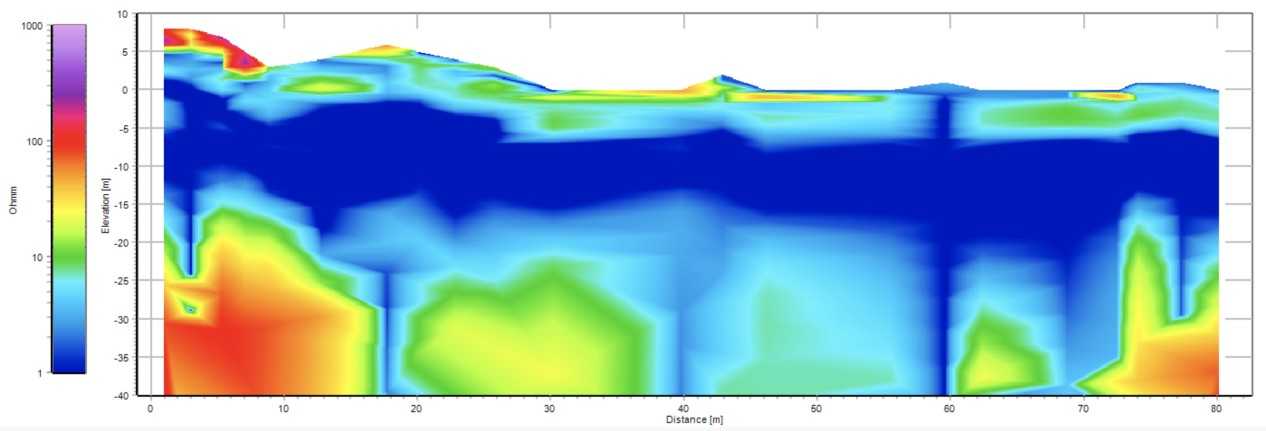

探测结果：
从该数据可见低阻区域为地下水富集区域。
瞬变电磁在深层地下水探测中的应用
案例赏析
背景：某果园为了使运营成本效益最大化，需要可持续的本地水源。该地区地下水位预计位于基岩深处的较深位置——很可能在50m或更深。在没有前期数据的情况下进行传统钻探，风险高且成本昂贵。

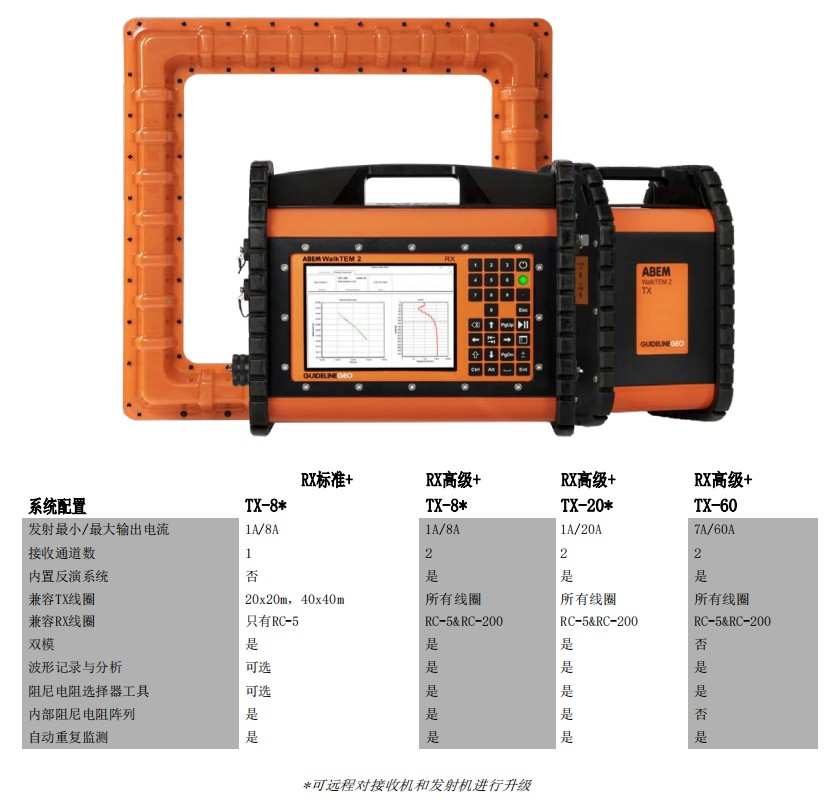

采用仪器：ABEM WalkTEM 2+TL-1k6 40 x 40m 发射线圈+ RC-5 接收线圈+12V电源
探测深度：能够穿透深层基岩（在本配置下可达 220 米）。
效率：设备架设与数据采集快速，非常适合覆盖大面积果园
准确性：能够很好地区分低阻地下水带与高阻基岩
采用方法：瞬变电磁法

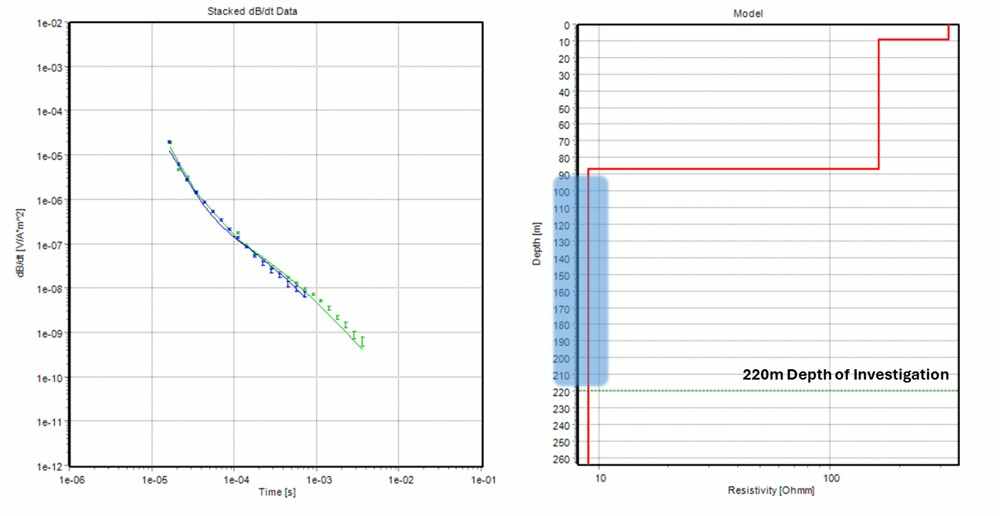

探测结果：
