ROCTEST专业监测解决方案：RTF表面测缝计在水下桥基裂缝监测中的应用

ROCTEST专业监测解决方案：RTF表面测缝计在水下桥基裂缝监测中的应用



Roctest的水下RTF振弦式测缝计，已接入自动化数据采集系统。图1是一座正在被RTF测缝计监测一座辅助桥梁。该桥梁的混凝土基础已出现老化现象，并伴有非关键性裂缝。该桥梁仅限在主桥的施工及维护作业时，提供车辆通行。此辅助结构在设计上能够承受现场的水力荷载、气候条件以及岩土应力。鉴于结构已使用多年，该桥基部位的混凝土现已出现裂缝。但需要特别指出的是，这些裂缝属于非结构性损伤，并未危及结构本身及其使用者的安全。

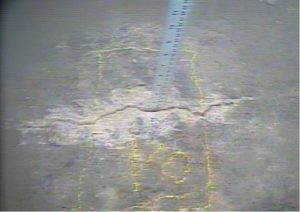

图1：基础处典型裂缝示意图

为此设立了一个试点项目，旨在对部分裂缝进行为期数年的长期监测。经研究决定选用RTF型测缝计，主要看中了其坚固耐用的特性。

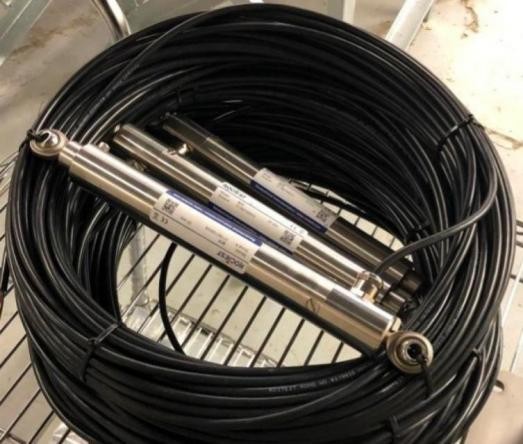

图2：RTF型测缝计

由于基础位于水下数米深处，RTF振弦式测缝计的安装工作是由一组潜水员团队完成的。本次共在四个基础上安装了16个传感器。 为了便于潜水员能够精确且便捷地安装这些设备，专门设计制作了一套安装定位模板。

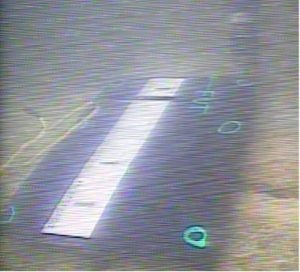

图3：钻孔模板

考虑到冬季存在结冰风险，所有传感器均配备了保护罩。

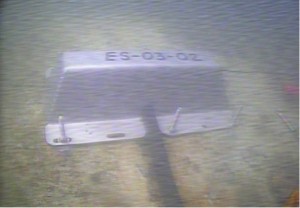

图4：保护罩

传感器已接入自动化数据采集系统，该系统每日定时传输监测数据。

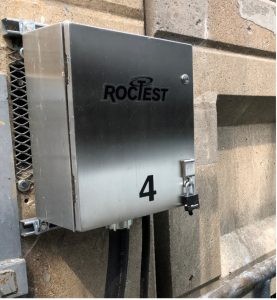

图5：数据采集系统

RTF型表面测缝计

RTF型测缝计主要用于测量结构物或岩体中裂缝的位移变化。该型号提供单轴（RTF 1D）和三轴（RTF 3D）两种版本。



描述

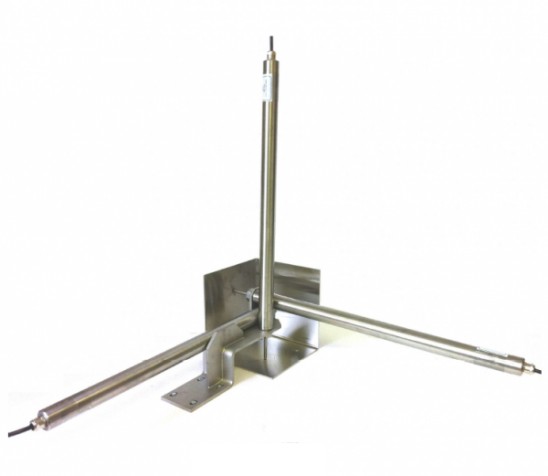

RTF表面测缝计旨在监测裂缝或施工缝两侧相邻表面的相对运动。它是由振弦式传感器或电位计以及一套安装支架组成的。RTF表面测缝计有单轴（RTF 1D）或三轴（RTF 3D）版本可供选择。3D版本允许同时在三个正交方向上进行测量。

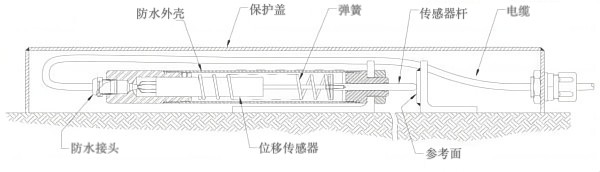

传感器封装在坚固的圆柱形外壳内，末端配有弹簧加载的伸缩杆。含有传感器的支架安装在裂缝/接缝的一侧，而带有基准面的支架则安装在裂缝/接缝的另一侧。弹簧加载杆的球形顶端正好顶在基准面上。安装时，只需将RTF位移计横跨接缝或裂缝用螺栓固定即可。若遇到不平整的安装面，则可将支架焊接在短钢筋上进行固定。



技术规格

传感器类型	振弦式	电位计式
量程1	252-502-1002-150-200 mm	25、50、100、150 mm
精度1	±0.25% 满量程（可选±0.1%）	±0.5% 满量程
分辨率	0.02% 满量程	取决于读数仪
工作温度	-20 至 +80°C	-20 至 +80°C
热敏电阻	3kΩ（参见型号 TH-T）	——
读数仪	MB-3TL，SENSLOG	请联系瑞科仪器
电缆	IRC-41A(P)	IRC-41A(P)



1.其他量程和精度可根据要求提供。

2.仅这些量程有三向型（RTF 3D）可选。
