加拿大Roctest产品工程案例10：
隧道监测与结构健康监测
项目经理、设计师、承包商和运营方都一致认为，有必要针对每条隧道制定精心规划的监测方案。
通过仪器可以精确量化结构性能的某些参数，并监测其变化速率。这样既能观察到位移是否趋于稳定，也能在位移加速的情况下，推断出发生故障的可能性。将测量值与设计值进行对比，能够监测隧道的稳定性，并在适当时机采取整改措施。
参考工程
- 格朗丁隧道——加拿大
- 蒙特利尔地铁系统——加拿大
- 多伦多地铁系统——加拿大
- 埃奥勒线（区域快铁）——法国
- 拉沙穆瓦斯隧道——法国
- 拉加洛勒隧道——法国
- 拉内尔特隧道——法国
- 梅西耶隧道——法国
- 佩什布吕内隧道——法国
- 皮尤莫朗隧道——法国
- 里屈瓦尔隧道——法国
- 圣马塞尔隧道——法国
- 唐隧道——法国
- 维勒瑞斯特隧道——法国
- 摩纳哥隧道——摩纳哥（法国境内）
- 香港铁路有限公司中央车站——中国香港
- 长青隧道——中国香港
- 欧洲隧道——英国、法国
- 比肯山隧道——美国
- 中央干道隧道——美国
- 达拉斯地区捷运系统——美国
- 洛杉矶地铁系统——美国
- 超级对撞机隧道——美国
- 维普斯场地隧道——美国
- 华盛顿都会区交通局绿带线——美国
- 尤卡山项目隧道——美国
- 亚坎布隧道——委内瑞拉
监测在隧道施工的每个阶段都发挥着重要作用：
l在设计阶段，包括用于场地评估的勘探隧道，或是对既有隧道进行复线扩建时，监测都必不可少。
l施工期间，监测能准确评估地质条件的影响、隧道对周边结构的影响以及所采用施工方法的效果。通过监测可以验证设计假设、确定支护结构的需求，还能依据收敛约束法（新奥法，NATM）确定仪器安装的最佳时机。
l隧道投入使用后，监测可用于长期跟踪，从而保障隧道在整个使用寿命内的安全。

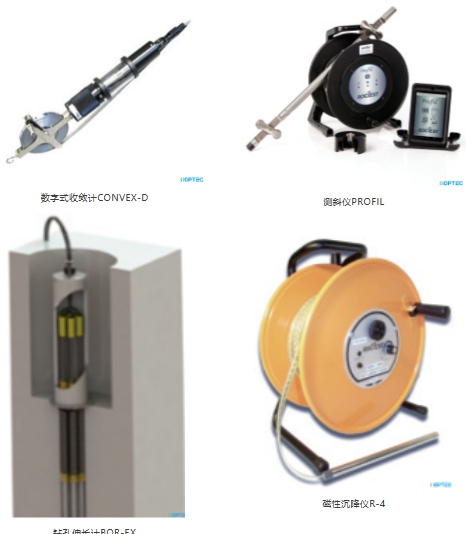

测量类型
测量类型和仪器布设位置必须适应现有的地质、环境条件以及施工方法。
不过，针对隧道施工，在仪器选择方面有一些通用的指导原则可遵循。
有些工程 —— 比如在城市地区软土地层中修建隧道 —— 如果没有测量仪器和自动化数据采集系统，几乎是无法完成。
NOVA METRIX的仪器已在超过 75 个国家的重大项目中投入使用，持续为压力、变形、位移、倾角和荷载等关键参数提供可靠数据。

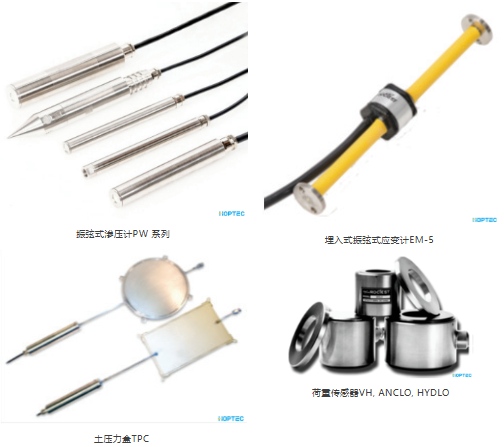

仪器选择标准
仪器选择需遵循三大主要标准：
l测量数据的可靠性（包括准确性、分辨率、精确度和漂移程度）
l仪器的耐用性，且有大量实际应用案例可佐证
l易于自动化，这对高效收集和解读数据至关重要
NOVA METRIX的隧道监测仪器完全符合这三大标准。
自动化数据采集与处理
大量数据的收集和分析（尤其是长距离情况下）需要集中化、自动化的测量技术。这样一来，结果会更精准，数据处理也能更迅速，从而在超过预设阈值时，能高效触发警报系统。
对于大型隧道的监测来说，没有自动化数据采集系统几乎是不可想象的。
NOVA METRIX已提供并安装了数千套自动化数据采集系统。这些远程监测系统能对由数百台仪器组成的网络进行高效的数据管理。通过连接电话、调制解调器、无线电或卫星传输设备的系统，布线量可降至最低。

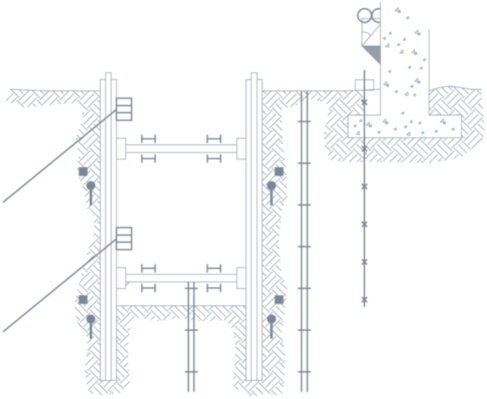

明挖回填隧道
监测目标
l确保挡土墙的稳定性
l监测周边结构的完整性
测量参数
l支撑应力
l锚杆荷载
l周边土体及建筑物的变形

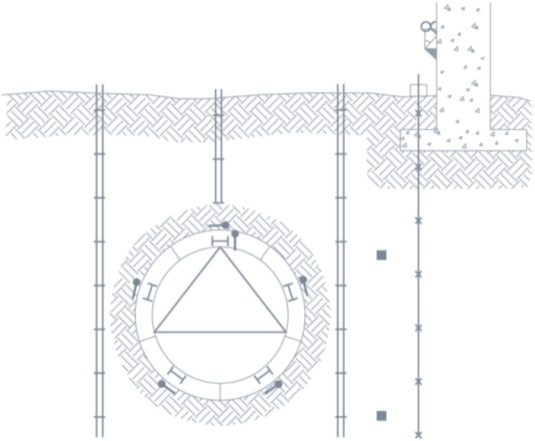

松散地层中的浅埋隧道
监测目标
l监测周边结构的完整性
l确保衬砌管片的稳定性
测量参数
l 衬砌管片应力
l隧道衬砌所受的荷载
l（隧道）收敛量
l地表沉降量
l周边建筑物变形量

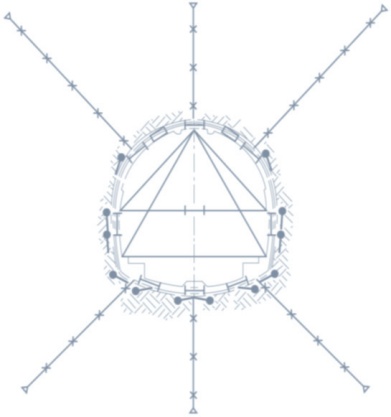

岩质地层中的深埋隧道
监测目标
l确保开挖面的稳定性
l监测隧道衬砌的完整性
测量参数
l（隧道）收敛量
l开挖面周围岩体的变形
l衬砌结构应力
NOVA METRIX

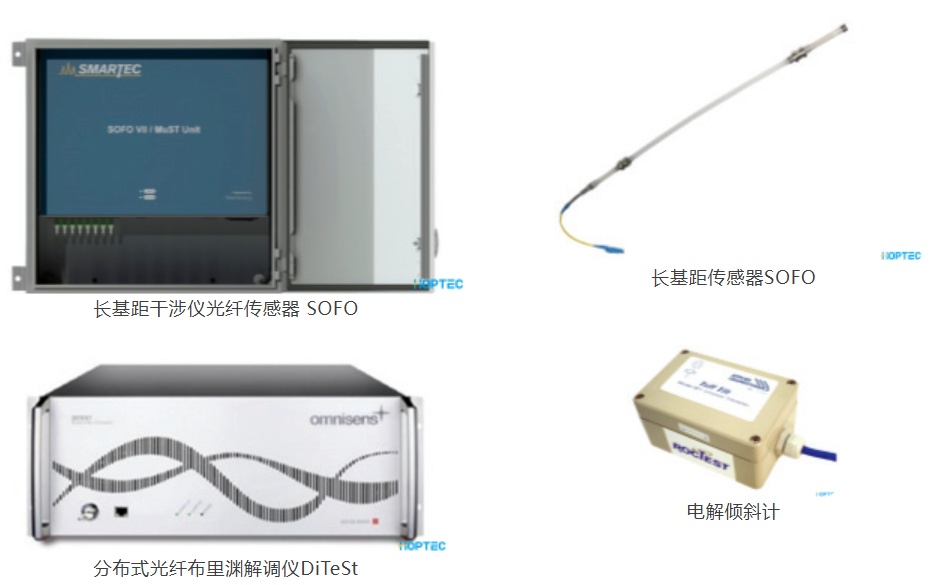

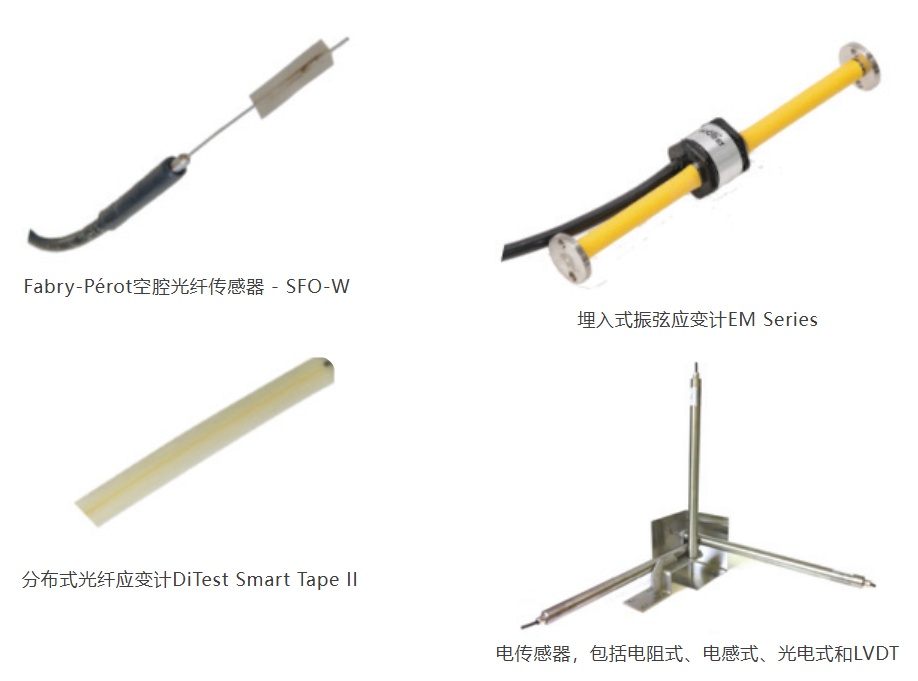

加拿大Roctest公司与Smartec公司为同一集团 NOVA METRIX下的不同品牌。 NOVA METRIX是集研发、制造一体的供应商，专注于基于振弦式与光纤传感器的创新传感技术，服务于岩土和结构监测仪器领域。
瑞科仪器与NOVA METRIX合作提供一系列完整的基于传统传感器的解决方案，涵盖从极为耐用的传统振弦式技术，到用于岩土工程测量与监测以及关键资产结构健康监测（SHM）的尖端光纤技术。这些关键资产包括：水坝、隧道、矿山、建筑物、桥梁、核电站以及众多难以尽述的其他结构物。
此外，我们还提供种类广泛的旁压仪、岩石膨胀计，以及用于土壤和岩石的室内及现场测试设备。
