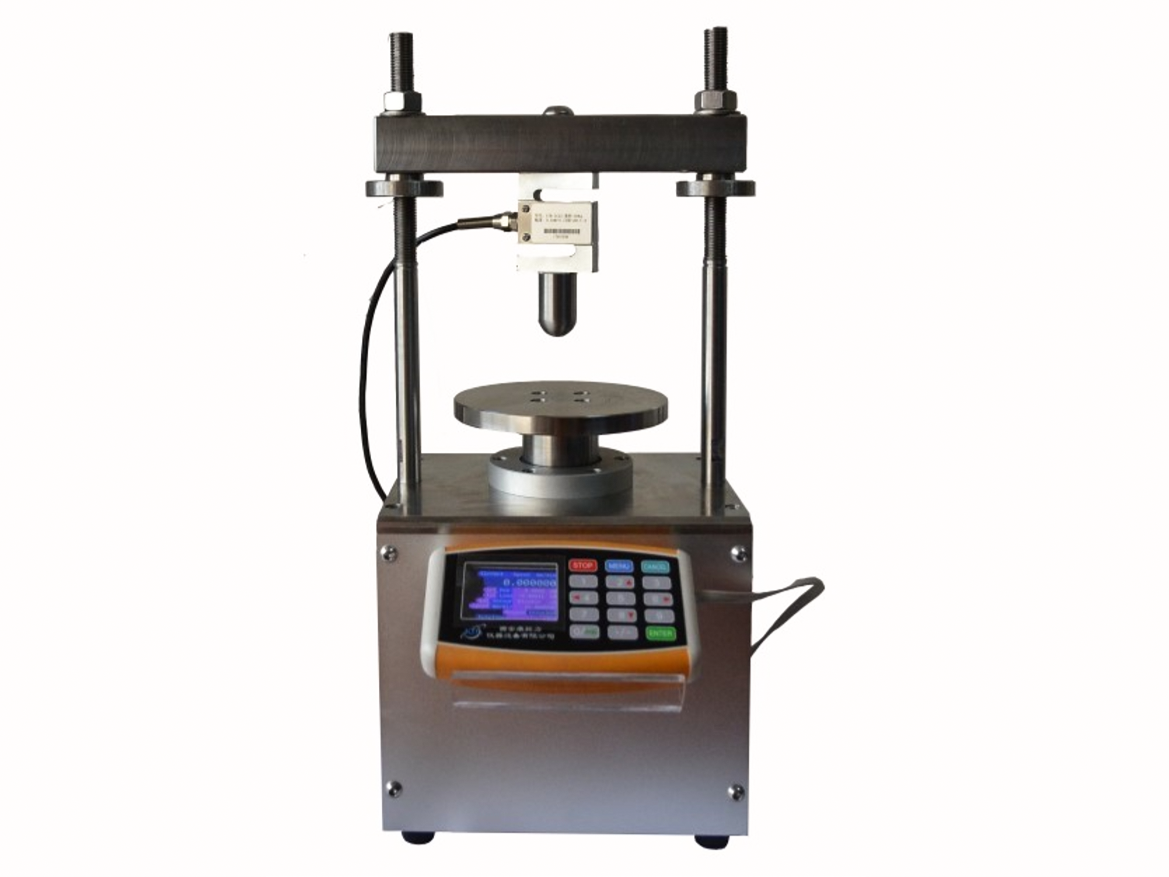

KTL全自动固结

KTL全自动固结

型 号:KTL
原产地:中国西安
用 途:KTL全自动固结系统通过步进电机和拉压力传感器进行闭环控制,可全自动实现1N~10kN的加载,不需要传统的气 压加载或重物加载。通过使用康拓力SmartLab软件进行荷载步的设置,以及加载过程中数据的采集。可根据用户需求使用不同范围的拉压力传感器来提高试验的精度等。

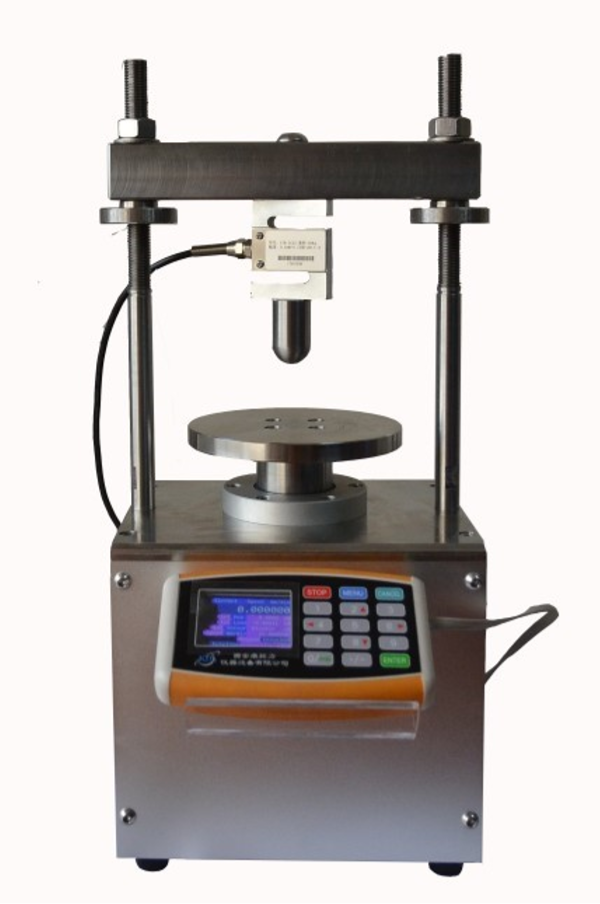

KTL全自动固结




KTL全自动固结仪是基于加载架形式,可完全替代传统手动砝码加载的全自动固结系统。

KTL全自动固结系统通过步进电机和拉压力传感器进行闭环控制,可全自动实现1N~10kN的加载,不需要传统的气 压加载或重物加载。通过使用康拓力SmartLab软件进行荷 载步的设置,以及加载过程中数据的采集。可根据用户需求使用不同范围的拉压力传感器来提高试验的精度。

KTL全自动固结仪除标准立柱高度和宽度,还有加宽以及加高的立柱空间可供选择。



产品特点:

  全自动运行,自动记录数据并自动控制实验步骤。

  占地面积小,无需重物加载,提高安全性。

  准确的载荷控制(例如,控制10kN的载荷,跳动仅有1N,控制100N时,跳动仅为0.1N

可通过USB连接PC控制或者独立使用键盘运行, 键盘配有彩色LCD显示

可通过曲线控制力或者位移,预置斜坡、三角波、正弦波、方波曲线以及用户自定义波形

用户可自定义任意波形通过PC下载到加载架中

具有自动的力和位移过载保护功能

除自设内部传感器进行闭环控制之外,还可外接LVDT进行位移闭环控制。



项目

性能参数

最大载荷

10kN,也可选择50kN或定制最高500kN的加载架

最大行程

50mm

速度范围

0.00001mm/min 25.0000mm/min无极变速

分辨率

<=0.1%满量程, 位移<=0.00001mm

精度

力精度优于0.1%满量程,位移精度优于0.2%满量程(可升级更高精度传感器)

波形

斜坡、三角波、正弦波、方波,用户自定义(1000个归一化点)

波形频率

最大1 Hz

远程控制

通过CAN总线连接LVDT实现位移闭环控制

键盘控制

恒定力控制、恒定位移控制、速度控制、力曲线控制、位移曲线控制、偏移、力界限设定、位移界限设定、LCD彩色用户界面

PC控制

可使用康拓力对加载架的简洁控制采集软件,也可使用康拓力的岩土综合测试软件Smart Lab。用户也可以使用自己的软件通过康拓力提供的驱动进行控制

接口

USBCAN总线,485串口

尺寸

220mm,深260mm(含键盘)高度可定制。

重量

18kg

托盘直径

140mm

水平间隙

184mm(两根立柱可用间隙)加宽版本为234mm

电源

100-240 V, 50-60 Hz



为什么购买康拓力全自动固结仪:

高精度的力和位移控制,平滑,平稳且迅速

可以单独使用,也可连接电脑进行采集和控制,可下载任意波形进行力或者位移的曲线控制

USB接口,驱动程序可供用户自己的软件或者第三方软件进行控制

结合康拓力的SmartLab岩土综合测试软件将更加方便

7*24中英文双语技术支持
