SIT-系列 基桩完整性测试仪

SIT-系列 基桩完整性测试仪

型 号:SIT
原产地:荷兰
用 途:声波完整性测试(SIT)是一种广泛应用于混凝土基桩完整性检测的测试方法。这种低应变冲击试验是一种快速的无损检测⽅法,可以降低现浇或预制桩失效的风险。使用Profound SIT系统,您可以检查桩身是否存在缺陷或不规则。测试结果可以指示基桩是否能够将载荷传递到持力层。

SIT-系列

基桩完整性测试仪





声波完整性测试(SIT)是一种广泛应用于混凝土基桩完整性检测的测试方法。这种低应变冲击试验是一种快速的无损检测法,可以降低现浇或预制桩失效的风险。使用Profound SIT系统,您可以检查桩身是否存在缺陷或不规则。测试结果可以指示基桩是否能够将载荷传递到持力层。



经济有效

桩身完整性测试是一种经过验证的技术,可以在将混凝土桩纳入最终基础之前,以高效且经济的方式检查混凝桩身的完整性。



Profound SIT系列针对该领域的专业应用以及对桩身测试数据的高级解释和有效管理进行了优化。所有SIT型号都坚固耐用,便于携带。该系统的有效操作使得一个人能够在现场每小时测试多根桩。





低应变完整性测试

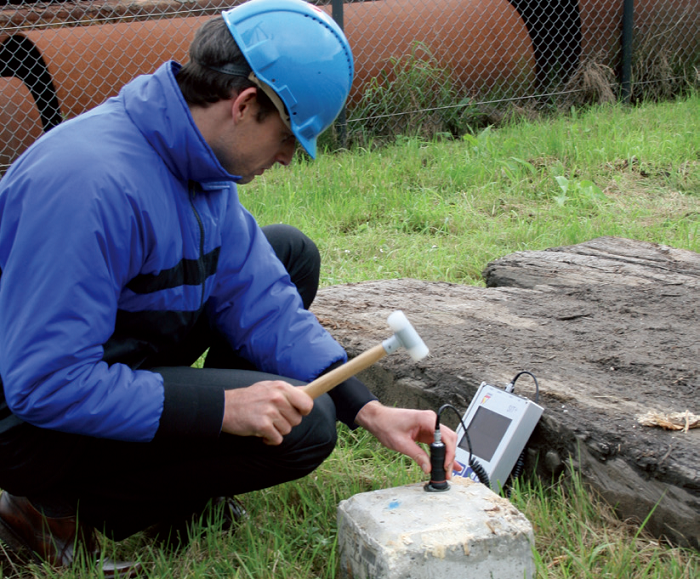

测试是通过⼿持锤击打桩头,并用灵敏轻便SIT加速度计测试桩顶部的响应来进的。SIT直接在屏幕上显示测试信号,可以直接现场检查测试的质量。




如果确认,测试信号将存储在设备中,并包含其它信息,例如桩号、面积、日期、时间,放大系数和滤波器设置。每条桩,应该获取多个信号,以便正确地比较信号。为了进一步解释,测试结果通过USB,下载到Windows计算机。通过比较各种测试信号,您可以识别桩身中可能存在的不规则性。根据土质条件,还可以获得桩长。测试不提供有关桩承载力的信息。



创新

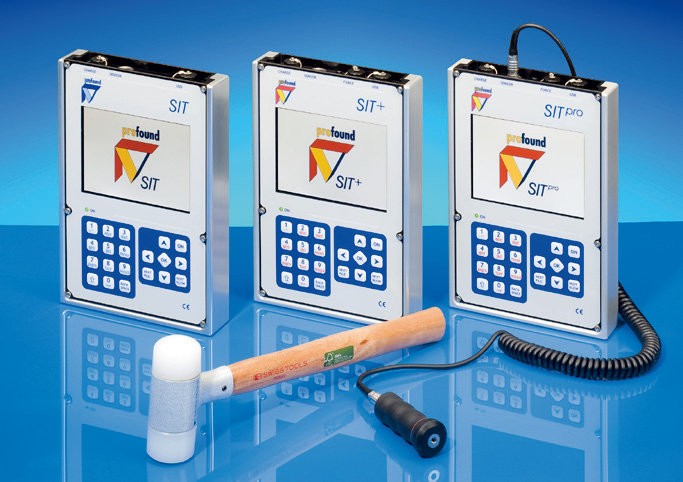

根据使用频率和测量目的,Profound为您提供三种型号供您选择,以满足您的特定测试需求。Profound SIT系列包括SIT,SIT+和顶级型号SIT pro

SIT型具有够的容量和功能,可以进行以质量控制为目的的完整性测试和基桩的现场检查。SIT+型专为日常使用而设计,具有长达8小时的电池寿命和增强的处理能力



顶级的SIT pro配备了所有一流的功能,包括专家专用分析软件。这需要一个集成的数据库模块,GPS和自动计算桩群组平均值。通过SIT系列Profound为用户提供了一种创新的系统,可以高效,专业的方式进桩身完整性试。



通过SIT系统,您还可以获得大量文档资料。此外,您还可以参加Profound Academy的培训课程,内容包含系统的操作、声波完整性测试理论和测试信号的解释等等。



成熟的技术

SIT系列符合国家和国际标准,如ASTM D5882-16EAPfähleAFNOR NF P94-160-2NF P94-160-4CURAanbeveling1092013



20世纪60年代早期开始进声波完整性测试,以降低桩基损坏造成的基础失效险。Profound是专业桩测试研究和设备领域的先驱,拥有50多年的全球经验。ProfoundSIT系列推出了新一代的声波完整性测试设备。声波完整性测试已被证明是一种用于测试基桩的专业技术。全世界使的数百个SIT系统也证明了这一概念的可靠性。

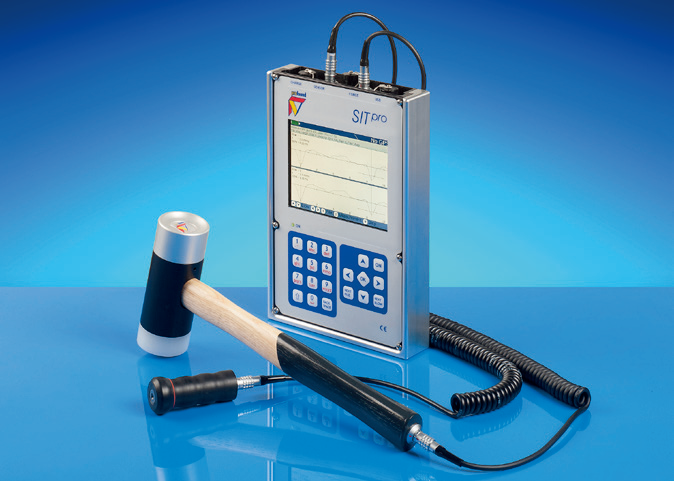

每个SIT系统都配有高质量的加速度计、力锤、电缆、充电器和分析软件。根据SIT型号,您可以使用集成的高性能锂电池连续完成48小时的测试。







SIT-系列参数

SIT,SIT+SIT pro

尺寸

248 mm×164 mm×38 mm

重量

2.3 kg

外壳

坚固的硬质阳极氧化铝外壳

防护等级

符合DIN 40 050/IEC 529IP65 防护等级,适用于外壳和接头

显示屏

5.7”TFT–LCD

防反射涂层,防划伤彩色显示屏

电池组

集成锂电池组SIT运行4

 SIT+/SIT pro8⼩时

存储容量

1GB

AD–转换

24

工作温度

-20℃到+ 60

项目质量控制

每次测试自动保存数据和时间

站点位置/ GPS坐标(仅限SIT pro版)

加速度计量程

± 500m/s2

仪器手锤

SIT+/SITpro 仅这两个型号配备


我们网站提供更多的技术规格

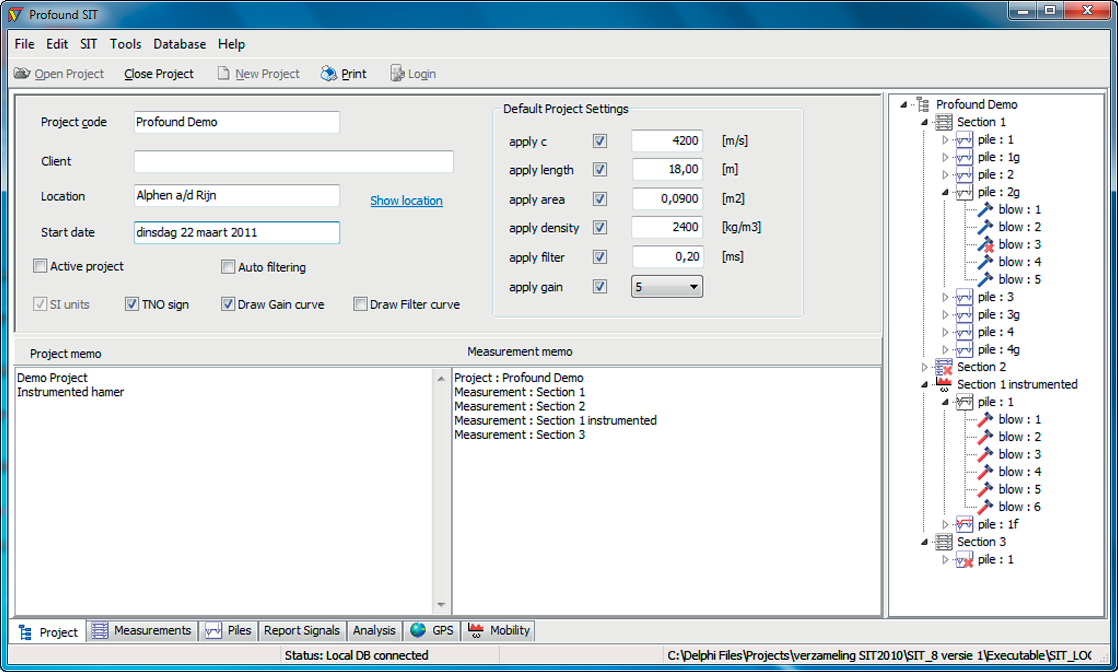

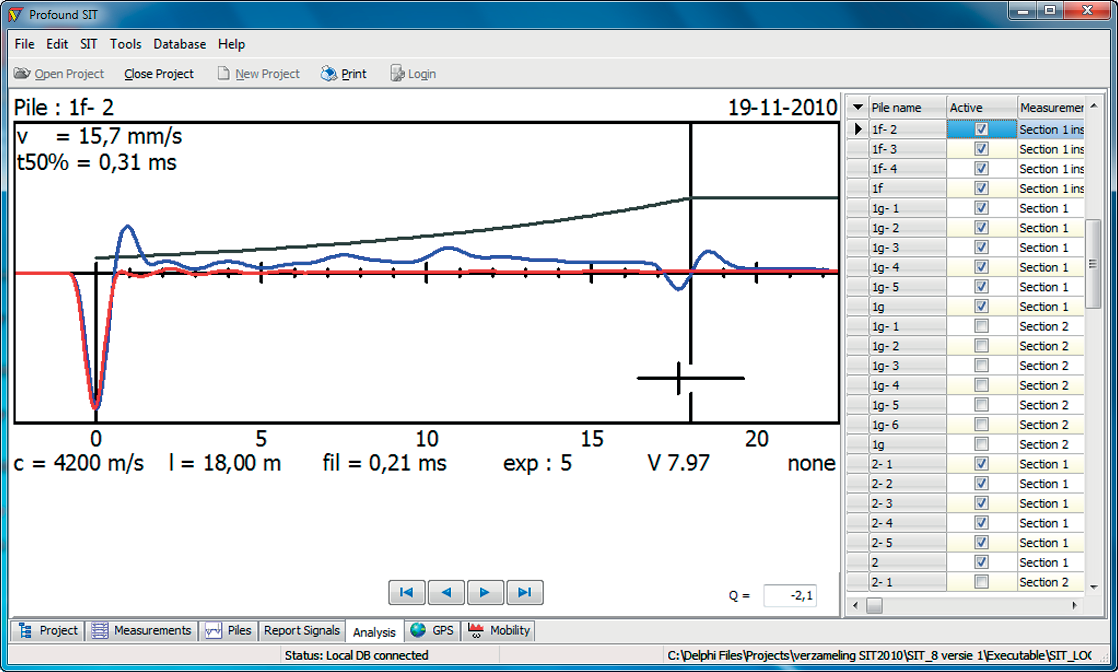

项目概况                  具有滤波器曲线和交叉参数(紫色)的SIT信号-放⼤大(灰色)

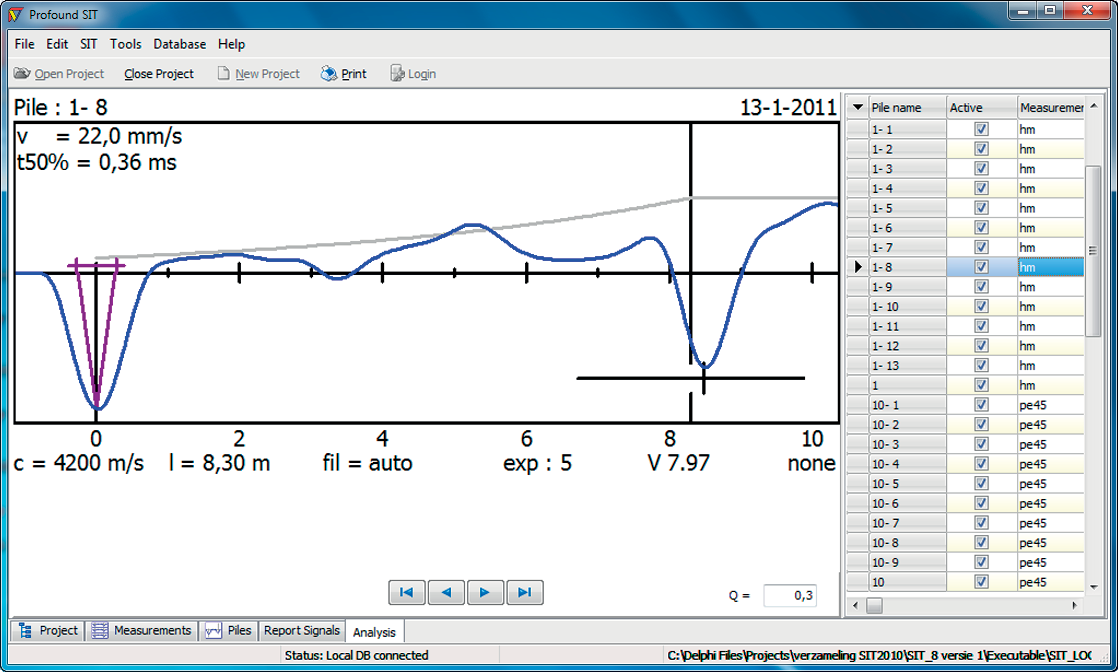

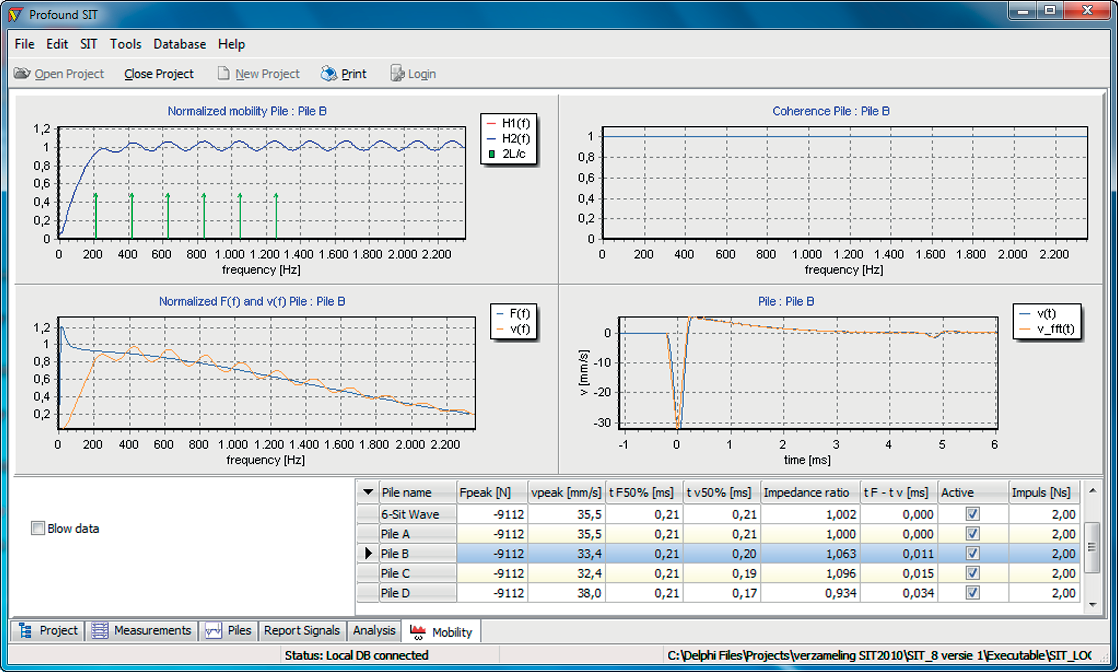

手锤力速度信号         迁移率图
